led護眼燈保障措施齊備

小編接修一臺型號規格為DF-3021的網絡技術專業led護眼燈，該燈保障措施齊備，選用觸摸式感應電源開關，手疾眼快，啟動快。二根5W(燈色5000K)的U形燈管，色度充足；常見故障狀況為接入主機電源后觸摸感應電源開關無反映。

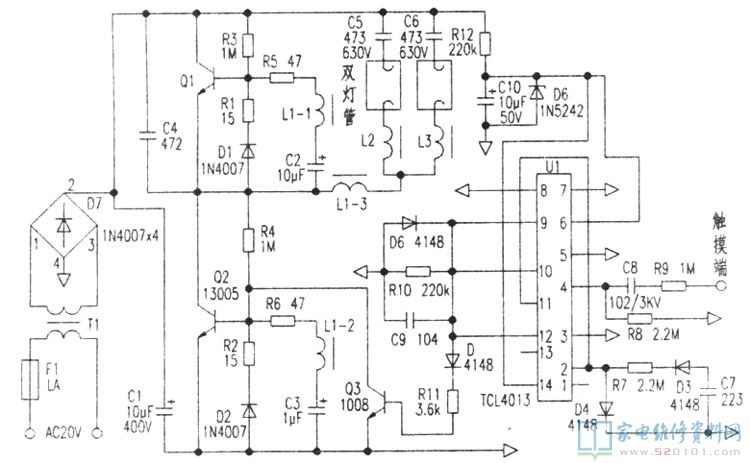

該燈電路由觸摸感應電路、震蕩電路和燈管電路構成(測繪工程該燈電路如圖下所顯示)。觸摸感應電路操縱震蕩電路導出高頻率髙壓，啟動燈管閃光。接入開關電源，精確測量Q3基極工作電壓，與此同時拿手觸摸感應端，有高低電頻的轉變，表明觸摸感應電路一切正常。因為商業保險未斷，表明沒有比較嚴重的短路故障問題，常見故障很有可能在震蕩電路。振蕩電路由啟動電路，意見反饋電路及電源開關電路等構成。如下圖：13005是開關管，R3、R4構成啟動電路；R5、L1-1、C2、R6、L1-2、C3組成意見反饋電路。最先查驗啟動電路，核查R3、R4(均為1M電阻器)，R4已引路，表面無一切毀壞狀況。拆換后led護眼燈有反映，但啟動比較慢，拆卸一只燈管后，能很快速啟動照亮。猜疑帶不動負荷。嘗試更改C2、C3的容值，失效。但若拿手碰一碰燈管就能快速啟動。核查緣故為燈管管腳比較嚴重空氣氧化，除金屬氧化物后接好，能很快速地啟動了。評測一切正常后的主要參數，Q1：Uc=26V，Ub=126V，Ue=126V，Q2：Uc=126V，Ub=-0.5V Ue=0V。
