安舒牌電熱扇外觀設計和壁掛空調的房間內機類似

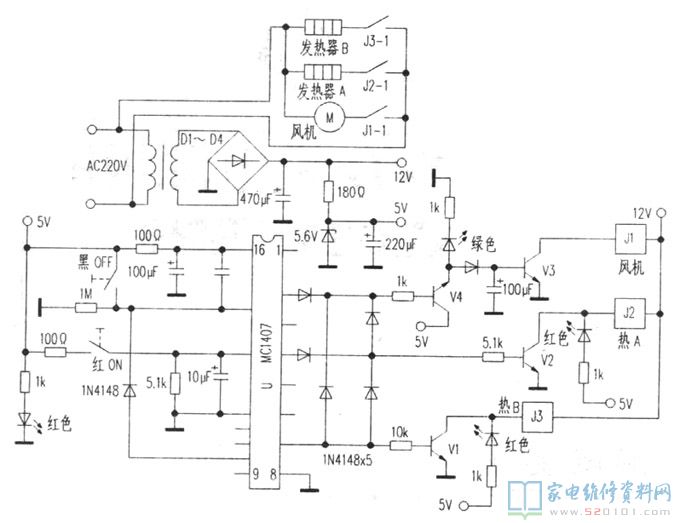

安舒牌電熱扇外觀設計和壁掛空調的房間內機類似，僅僅容積略小；前板有二只輕按功能鍵，紅色為“開機”；灰黑色為“待機”鍵。文中小編按照實體繪制其電路原理圖，供眾多網民檢修參照。

一、原理

220V交流電流經變電器降血壓、D1～D4整流器、電解電容器過濾后獲得12V工作電壓。該電壓一路為繼電器洪電，另一路經5．6V穩壓極管穩壓管后給U配電，紅色LED得電點亮，這時場效應管U的②、④、⑦腳均為低電頻。按壓紅色開機鍵，U的⑦腳變成離脈沖信號，v4、v3關斷，翠綠色(排風)LED得電點亮，離心風機繼電器J1得電吸合，推動風機電機旋轉排風。再按一下開機踺，U的④腳由0V變成5v高電平，V2關斷，推動繼電器J2吸合，A路發熱器插電發燙，控制面板上紅色LED(熱A)點亮，送中暖風。再按一次開機鍵，U的⑦腳由0V變成5V，V1關斷，繼電器J3吸合，B路發熱器也插電發燙，控制面板上紅色LED(熱B)也點亮，這時為送高暖風。

關閉設備，u的②、④、⑦腳與此同時由5V降至0V低電頻，V1、V2截至，J2、J3斷掉，發熱器終止發燙。因V3的b極接有100uF電容器，故J1延遲15秒上下才斷掉，以防離心風機轉停后發熱器的余熱回收燙壞塑料外殼。

二、常見故障維修

此電熱扇最多見的常見故障為按壓開機鍵，開機LED亮，無一切反映。

在運用中，開機鍵輕按經常，很容易導致其疲憊無效，可以用易購普遍的彩色電視輕按健換之。
此外，J2、J3繼電器因其接觸點根據的電流量非常大(超過5A)，若發生點火或煅燒的常見故障，可采用12V、電流量超過10A同容積繼電器代用。
