大部分空調扇都具備冷熱二種作用。致冷應用半導體材料制冷片PN。制暖選用半導體材料瓷器加熱管PTC。電源電路關鍵由按時、致冷、制暖、排風幾部份構成。

一、原理

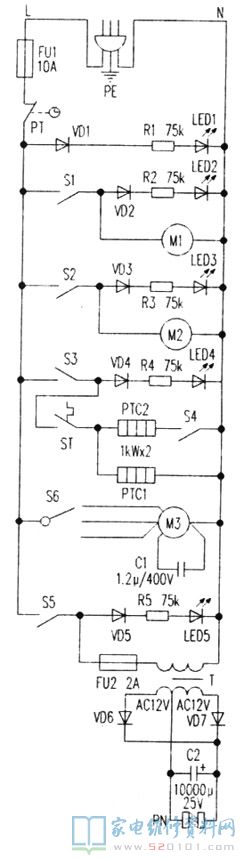

接入開關電源，220V市電經斷路器FU、計時器PT加至有關電源電路，這時指示燈LED1亮，表明開關電源一切正常。S6為風力開關，有高、中、低速檔三擋。合閉開關S6，220V市電加至風力電機M3，風速電機按選中轉速比運行。S1為風頻開關，合閉S1，220V市電加至電機M1，風頻晃動電機旋轉，與此同時風頻晃動顯示燈LED2亮。S3為曖風開關，閉臺S3暖風顯示燈LED4亮，與此同時，220V市電經溫度控制器ST加至PTC1、PTC2。PTC1受電發燙工作中于低燒情況。再合高燒開關S4，PTC2受電發燙工作中于高燒情況。

當溫度上升做到溫度控制器ST姿勢溫度時，ST觸點斷掉，斷開PTC1、PTC2開關電源而終止加溫。房間內溫度減少至溫度控制器ST回到溫度時，ST觸點閉臺修復加溫。S2為冷氣開關，合閉S2，220V市電加至冷氣電機M2，冷風電機轉，顯示燈LED3亮。S5為致冷開關，合閉S5，顯示燈LED5亮，220V市電經斷路器FU2加至變電器T初中級，次級線圈導出12V交流電流，經二極管VD6、VD7全波整流，C2過濾后加至半導體材料制冷片PN上，PN逐漸致冷。

二、常見故障維修實例
1．狀況：曖風顯示燈亮，但無論接不接入S4，排風發熱量都不足。
維修：能制暖排風，且曖風燈亮了，表明曖風電源電路和溫度控制器ST基本上一切正常。很有可能為PTC2短路；也可能是s4毀壞，造成一直僅有PTC1加溫。
核查S4完好無損，用數字萬用表測PTC2電阻值，已短路(標準值R=V2/W，即每KW傳熱系數約為48Ω，而冷阻不大)。將其拆換后送高/低暖風均恢復過來。
2．狀況：合閉風頻開關S1，LED2亮，但不可以掃風。
維修：查風頻晃動推動電機能旋轉，反而是導風板的機械設備曲軸掉下來。將曲軸再次掛好后掃風恢復過來。
