倍健YF

一、燒開水與保溫電源電路

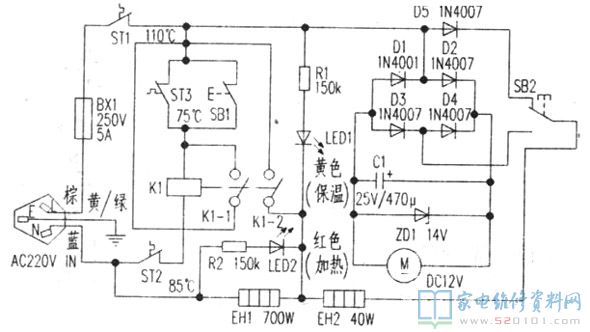

220V溝通交流電壓經5A商業保險BX1、常閉型溫度電源開關ST1、ST2、ST3、汽車繼電器K1的推動電磁線圈組成回路，K1的K1-1、K1-22組電源開關合閉。K1-2閉合，一方進而EH1燒開水加熱器得電工作中，鮮紅色發光二極管LED1閃光，作加熱狀態標示；另一方面，因為K1-2閉臺，保溫加熱器EH2、D5兩邊被短路故障而停止工作，保溫指永燈淡黃色發光二極管LED2沒亮。伴隨著溫度的升高，當溫度做到75℃時，ST3斷掉，因為汽車繼電器K1-1早已在合閉狀態，其推動電磁線圈電流量回路得到維持，EH1再次加熱。當溫度做到85℃時，ST2斷掉，K1跳停，K1-1、K1-2斷掉，EH1終止燒開水加熱，LED1滅掉。

這時AC220V電壓經EH1、EH2、VD6、ST1、BX1組成回路，即EH1和EH2串連后因為EH2的阻值比EH1大許多，損耗使者EH1兩直流電壓很低而發燙小且工作中在半波配電，處在保溫狀態。這時淡黃色發光二極管LED2閃光，作保溫狀態標示。當溫度小于8℃時，ST2合閉，溫度小于75℃時，ST3合閉，K1得電工作中，反復以上全過程。在保溫狀態，假如水的溫度較低，這時按壓SB1，K1姿勢，EH1馬上加熱將水迅速煮沸。ST1為防空燒溫度電源開關，當瓶膽的溫度高過110℃時，ST1斷掉，220V開關電源被斷開，使熱水壺獲得維護。

二、出水電源電路

按住出水電源開關SB2時，220V電壓經5A商業保險BX1、常閉型溫度電源開關ST1、EH1、EH2、SB2常開觸點(這時合閉)加進D1-D4構成的橋式整流器鍵入端，這時，EH1、EH2起降血壓功效。整流器后的工作電壓經C1過濾，形戰12V以內的直流電壓，為水泵配電，將水抽離出來。ZD1為維護二極管，當工作電壓超出14V時，ZD1齊納關斷，使電動機獲得維護；此外當電動機引路毀壞時，因為ZD1的齊納穿透，使C1兩邊的工作電壓不超過14V，避免C1兩直流電壓因為滿載導出而上升，造成C1穿透乃至爆裂。

三、常見問題維修
1．插電無一切反映，不可以加熱，保溫顯示燈和加熱指示燈均沒亮，普遍緣故為BX1融斷或ST1內部觸碰下良。
2．插電后處在保溫狀態，不可以加熱。這時按壓SB1，觀查能不能變換為加熱狀態，如能轉換，為ST3接觸不良現象；如不可以變換，則一般為ST2、汽車繼電器K1接觸不良現象。
3．插電工作中在加熱狀態，但溫度上不來，普遍為加熱器EH1毀壞或連接器接觸不良現象。
4．能加熱和保溫，不可以出水，普遍原岡為C1或ZD1穿透毀壞。
