實體繪制電路圖講解

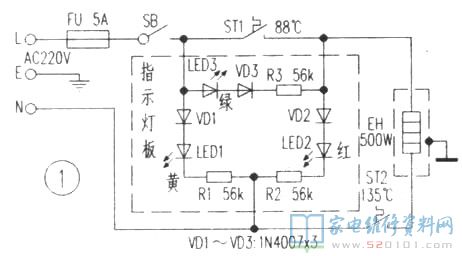

文中將參考實體繪制電路圖講解如下圖1所顯示，接入220V電壓，開啟熱水器混水閥，待熱水龍頭有流水出后，合閉加熱電源開關SB，電壓與商業保險器FU(5A)、加熱溫控器ST1(88℃)、加熱管EH(500W)、維護溫控器ST2(135℃)組成控制回路。

一、電路圖講解

指示燈LED1表明白光，加熱管EH逐漸熬水，與此同時加熱顯示燈LED2表明彩光。因為隔熱保溫顯示燈LED3被ST1常閉點短路，故LED3臨時不顯亮。當熱罐的溫度升至ST1的限制溫度(96℃)時，則ST1接觸點全自動斷掉，斷開控制回路開關電源，加熱顯示燈LED2滅掉，這時隔熱保溫顯示燈LED3插電表明綠光，電源電路進到隔熱保溫情況。當食用開水或向熱罐填補冷水使溫度降至ST1的最低值溫度(80℃)時，則ST1接觸點全自動合閉，接入控制回路開關電源，LED2顯彩光，LED3滅掉，EH又作新一回加熱，這般循環系統，使熱罐溫度保持在96℃-80℃中間。

維護溫控器ST21起避免沒有水干燒功效。當熱罐沒有水干燒時，加熱管EH馬上高溫，ST2快速姿勢而斷開開關電源，避免燒毀立式飲水機或起火。

二、故障檢修

例1：合閉SB，開關電源LED1、加熱LED2沒亮，不加熱。
該故障為電壓未進到電源電路。拔下電源線插頭將數字萬用表的紅、黑直流電流表各自觸碰電源線插頭的L、N腳，隨后合閉SB(幾回)，測得電阻器無窮(一切正常應是96Ω)，表明FU或SB毀壞。經查驗SB機殼形變，接觸點比較嚴重燒蝕，由此可見系查驗SB機殼形變，接觸點拉弧燒蝕造成開關電源堵塞造成上述故障。拆換SB，故障清除。
例2：閑合SB，開關電源LED1、加熱LED2顯亮，不加熱。
此故障狀況多見加熱管EH有故障。最先查驗維護溫控器ST2是不是因干燒進到斷掉情況，若是，待立式飲水機制冷后，手動式校準ST2按鍵使故障清除。若ST2處在一切正常接入情況，大部分是EH有故障。經查驗，是加熱管接于ST1管腳(即L線)的壓接件空氣氧化松脫，導致EH不插電造成昕述故障。快速清理金屬氧化物，再用斜口鉗調節插線件兩臂壓貼力后再次插牢，故障即清除。
例3：開水溫度稍低，煮茶不佳。
造成該故障多是加熱溫控器ST1電氣設備特性下降(限制姿勢溫度稍低)而致。拆換ST1(KSD301／250V／5A/88℃溫控器)，故障即清除。提示留意，拆換溫控器，需在熱罐、溫控器表層涂一層硅酯，便于溫度測量精確。
