合閉制冷電源開關SB2,220V溝通交流電壓經熔斷絲FU

常見故障狀況：不加熱。

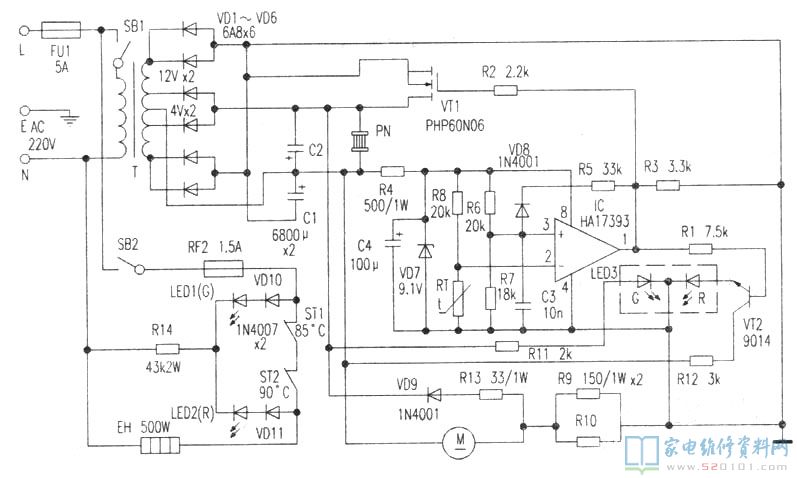

剖析：該設備熬水電源電路由加熱器EH、熬水溫度控制器ST1(85℃)、防空燒溫度控制器ST2(92℃)及隔熱保溫顯示燈LED1(綠)、加熱指示燈LED2(紅)等構成。合閉加熱電源開關SB2，220V溝通交流電壓經熔斷絲FU1、FU2、SB2及ST1、ST2常閉點加至加熱器EH兩邊，逐漸熬水加熱，與此同時LED1、LED2均閃光。當水燒開時，ST1接觸點斷掉，EH跳停終止加熱，與此同時LED2滅掉，而LED1仍閃光。當溫度降低至82℃以內時，ST1接觸點全自動校準合閉，EH得電逐漸新一輪加熱。ST2與ST1串連應用，避免ST1操縱失效(接觸點不可以分離)時，由ST2在溫度太高乃至空燒時斷開開關電源。由以上剖析由此可見，導致不加熱的根本原因主要是電源開關接觸不良現象，熔斷絲融斷、加熱器燒壞毀壞等。

維修：合閉SB2后，假如發生：EH不熱，LED1、LED2均沒亮，為FU1、FU2融斷，SB2接觸不良現象；EH不加熱，LED1亮，LED2沒亮，為ST1或ST2接觸點接觸不良現象；EH不加熱，LED1、LED2均亮，為EH燒毀或?qū)Ь€斷裂；EH能加熱，而LED1、LED2均沒亮，為功率電阻R14開路或毀壞。

常見故障狀況：不制冷。

剖析：遠程服務器選用PN(DC12V5A)半導體材料制冷元器件，由溫度傳感器RT對制冷溫度開展取樣轉換，電壓電壓比較器HA17393操縱場效管VT1關斷或截至，操縱PN兩邊所加電壓多少，更改其制冷或隔冷狀態，并由三色發光二極管LED3作標示。合閉制冷電源開關SB1，電壓經FUl、SB1加至環形變壓器T初中級，次之級有2組對稱性的電壓導出，經VD1～VD6整流器后獲12V、9.5V直流電電壓，T的核心頭為正端，C1、C2是耦合電容。隔冷狀態VT1截至，9.5V開關電源起功效；制冷狀態VT1關斷，2組電源并聯配電，12V電原起功效。一共有4條用電量環路：(1)在隔冷狀態PN所加電壓較低，保持箱里超低溫；在制冷狀態PN加12V工作中電壓，開展制冷。(2)隔冷狀態LED3中的綠(G)管正偏閃光，制冷狀態綠管滅掉。(3)風扇電機M在制冷及隔冷二種狀態均工作中。(4)開關電源經R4過流保護后由VD7平穩在9．1V，為溫度檢驗和全自動控制回路配電。RT為負溫度指數溫度傳感器，與R8分壓后為電壓電壓比較器HA17393正相反鍵入端②腳給予數據信號電壓，其積分電路鍵入端③腳標準參照電壓則由R6、R7分壓決策。開機后RT傳感的溫度較高，其電阻值較小，與R8分壓后使②腳電壓小于③腳，①腳導出高電平。一方面經R2操縱VT1關斷，為PN加12V電壓逐漸制冷。另一方面使VT2關斷，LED3的紅(R)管閃光，作制冷標示，這時LED3綠管兩邊電壓幾乎相同，故滅掉。伴隨著箱里溫度持續減少，RT電阻值慢慢增加，電壓比較器②腳電壓隨著升高，當高過③腳電壓時，①腳導出由高電平跳變成低電頻，VT1、VT2截至，LED3紅管滅掉，綠管燃亮，PN所加電壓變成9．5V，電源電路處在隔冷狀態，進行一次制冷操縱全過程。由以上研究可以看得出，不制冷關鍵由PN毀壞、溫度控制失效或開關電源常見故障造成。
維修：(1)合閉SB1，LED3內綠、紅管均沒亮，表明配電有什么問題，一般是FU1融斷，T初中級或次級線圈開路，VD1～VD6開路毀壞或無效，C1、C2穿透走電；(2)假如LED3綠管亮，紅管自始至終沒亮，表明開關電源一切正常。若測出HA17393⑧、④出腳間沒電或大大的小于9．1V，一般是R4短路或電阻值增加；C4、VD7穿透走電。若9.1V電壓一切正常，再測②腳電壓是不是隨RT精確測量的溫度而轉變，如不變化多見RT欠佳，如轉變，待③腳電壓超過②腳時，如①腳仍導出低電頻(約為0V)，則為電子器件毀壞，可以用LM393立即代用；(3)假如LED3紅管亮，但PN不制冷，一般是R2或電源電路開路，VT1毀壞，PN欠佳。

常見故障狀況：風扇出現異常。

剖析：風扁電動機M有R13、VD9和R9、R10兩根電流量通道，如制冷一切正常而風扇出現異常，問題一般出在這里好多個元器件上。
維修：(1)不轉。風扇電機有兩根插電控制回路，而這兩個回路與此同時造成開路常見故障的很有可能不大，因此不轉的因素一般是電動機M自身毀壞或?qū)Ь€開路；(2)風扇轉速慢。很有可能系以上控制回路某元器件毀壞而致，如R13、VD9開焊，VD9無效或R9、R10之一開路后使其電容串聯值擴大等緣故。
