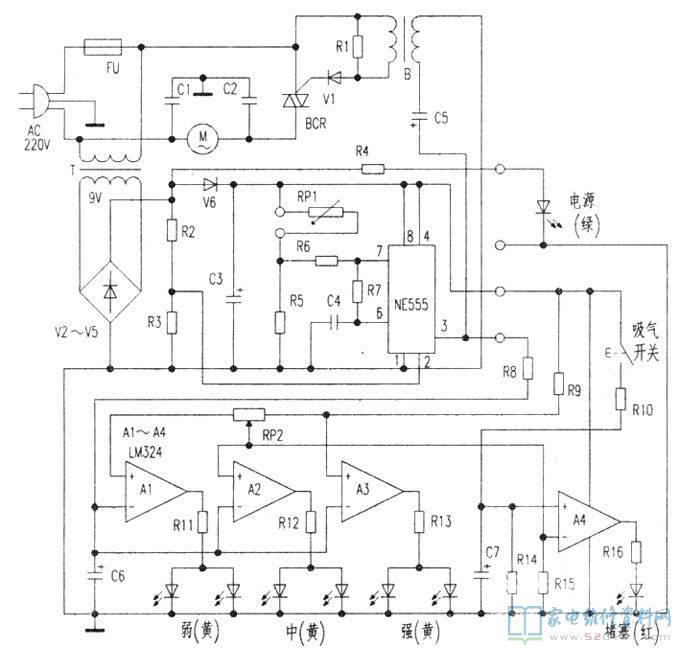

開心VW-100G型吸塵器電路由操縱電路、表明電路及電機電路三部份構成(如下圖所示)。NE555計時器與外部元件構成操縱電路，用于造成觸發單脈沖，NE555的②腳為同歩數據信號鍵入端，引進與電壓同歩的操縱數據信號，觸發單脈沖由NE555的③腳導出，RP1為調整電阻器，更改RP1電阻值，可更改③腳導出觸發單脈沖的觸發角，經變電器B藕合后去觸發雙向可控硅BCR。
一、電路詳細說明
表明電路由四放大電路LM324及黃、綠、紅發光二極管等元件構成。A1與外部元件構成弱擋表明電路；A2與外部元件構成中擋表明電路；A3與外部元件構成強擋表明電路；A4與外部元件構成阻塞表明電路，一旦吸塵器阻塞時，鮮紅色發光二極管照亮。翠綠色發光二極管為開關電源標示，當吸塵器接入主機電源后，翠綠色發光二極管照亮，以標示開關電源工作中一切正常。
雙向可控硅BCR、電機M、變電器B等元件構成電機電路，B為脈沖變壓器將操縱電路導出的觸發單脈沖藕合至次級線圈導出，經二極管V1加至BCR的操縱極，BCR被觸發關斷，電機M得電運行，吸塵器一切正常工作中。調整RP1電阻值，可更改操縱電路導出的單脈沖觸發角，經B藕合后更改BCR的導通角，進而操縱電機M的轉速比，以調整吸塵器的運行狀態。
二、常見故障檢修
1、標示燈不閃，吸塵器不工作中。
維修：依據狀況剖析，該范圍多見開關電源有什么問題，最先查驗電源總開關、熔斷絲FU均一切正常，再測環形變壓器次級線圈工作電壓為AC 9V，一切正常。隨后測整流橋堆導出直流電壓為0V，表明為橋堆毀壞，用新的橋堆拆換后常見故障清除。
2、指示燈亮，強、中、弱顯示燈亮，但電機不運行。
