電蚊拍電路圖講解及檢修方式

廣州市產的通運牌電蚊拍均選用高壓電網槍殺蚊子，具備消滅效果非常的好，方便使用和質優價廉等優勢，文中詳細介紹此電蚊拍電路圖講解及檢修方式，供眾多檢修網民參照。

一、電路圖講解

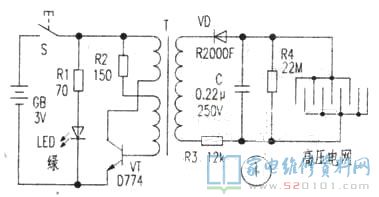

文中小編參考實體繪制電路設計圖如下圖所示。應用時，裝上雙節1．5V五號電池。按住電源總開關S，顯示燈LED亮(綠光)，表明電源開關接入。由震蕩管VT(D774)、電阻器R2、升壓變壓器T構成的高頻率振蕩電路起振，在T的次級線圈造成單脈沖高壓經穩壓管VD整流器，電阻器R3過流保護后向電容器C電池充電，獲得約1500V直流電高壓加在電網上，一旦蚊子觸碰電網，高壓充放電將蚊子槍殺。R4是高壓電源電路泄流電阻器，以保證使用人的安全性。

二、故障檢修

實例1、標示燈不閃，整體無反映。
剖析檢修：該故障為開關電源堵塞而致。經查驗是電池正級金屬片及負級扭簧生銹空氣氧化產生接觸不良現象，關鍵因素是客戶應用后長期沒有取下充電電池導致電池漏液，造成氧化作用而銹蝕?？焖偾謇砩P物后搪上一層薄錫，插電啟動，顯示燈亮，電蚊拍工作中一切正常，故障清除。
實例2、顯示燈亮，無高壓。
剖析檢修：按住電源總開關S，聽不見“滋滋”聲，用改錐觸碰電網無火苗，表明振蕩電路工作中異常，可能是震蕩管VT毀壞導致的。焊下VT檢驗，發覺該管e—c極引路，用原形號D774拆換，故障即清除。若覓不上該管，可以用BC489、BC538等管道代用。
實例3、顯示燈亮，能聽見“滋滋”震蕩聲，但無高壓造成。
剖析檢修：故障狀況表明振蕩電路基本上一切正常，無高壓多是變壓橋式整流電路有故障。用數字萬用表工作電壓擋精確測量C兩邊無工作電壓，再用電量阻攔測其兩邊電陽為0Ω，焊下電容器精確測量發覺已穿透。用0.22uF/630V(原是250V)滌綸布電力電容器拆換后，電蚊拍工作中一切正常，故障清除。除此之外，若VD穿透引路，也會造成本故障，可以用R2000F穩壓管拆換。
