深圳市產的耀眼明珠牌電蚊拍選用壓電網槍殺蚊子

深圳市產的耀眼明珠牌電蚊拍選用髙壓電網槍殺蚊子，具備消滅效果非常的好，方便使用和質優價廉等優勢，文中詳細介紹這款電蚊拍電路圖講解及檢修方式，供眾多網民參照。

一、電路圖講解

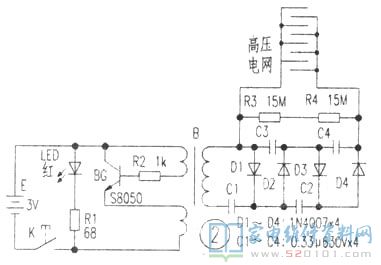

文中小編依據實體繪制電路設計圖如下圖所示所顯示；電子器件的識別碼為原機pcb電路板所注，全電源電路由高頻率震蕩、4倍壓整流和髙壓電網等構成。按住電源總開關K，由震蕩管BG(S8050)、升壓變壓器B和電阻器R2構成的諧振電路起振，使B的次級線圈變壓為溝通交流380V，再經穩壓管D1-D4、電容器C1-C4構成的4倍壓整流后升至約1500V直流高壓電源加到髙壓電網上，將碰觸電網的蚊子擊死。R4、R3串連后并在直流高壓電源兩邊，做為泄流電阻器，以保安全。

二、故障檢修

例1、標示燈不閃，整體不工作中
剖析檢修：查驗3V配電一切正常，查電源開關K輸電線觸點等電一切正常，但按住K，測K兩邊堵塞。該電源開關為6mm x 6mm小型輕按式，抗壓強度較低，經常實際操作非常容易導致毀壞，運用靠譜的輕觸開關代用。
例2、顯示燈亮，碰觸電網無火花。
剖析檢修：顯示燈亮，表明配電一切正常，碰觸電網無火花，表明無髙壓，其根本原因是倍壓整流電源電路有故障。關閉電源查驗D1～D4、C1-C4，發覺C1短路故障，造成上述故障．用0.33uF／630V滌綸布電力電容器拆換后故障即清除。
