寶良MJ

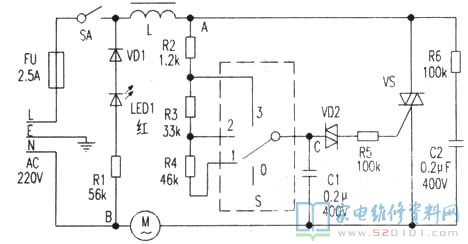

寶良MJ-1A電動按摩器實繪電源電路如下圖所示。當開關S坐落于1、2、3隨意一個部位時，按住開關SA，顯示燈LED1傳出彩光，按摩儀處在運行狀態。
若S放置1部位，則開關電源經電阻器R2、R3、R4向電容C1電池充電，充電至雙重二極管VD2導通電壓時，開啟電壓經R5觸發雙向可控硅vs，使之導通，電動機得電旋轉，推動偏錘式震動組織姿勢。更改開關S的檔位，則C1電池充電時間更改，進而可以更改雙向可控硅的導通角，做到變速的目地。電阻器R6和電容C2構成阻容消化吸收控制回路，維護雙向可控硅VS。

一、常見故障檢修

1．一切檔位均不姿勢，但LED1亮。
最先用數字萬用表查驗開關s是不是一切正常，若正常再查驗A、B二點電壓，若沒有電壓，表明電磁線圈L毀壞。
次之查驗電容C1是不是穿透或斷路；雙重二極管VD2和雙向可控硅是不是斷路。
2．按摩儀旋轉一切正常但沒法關機，且一直維持在快速。
這部分狀況是雙向可控硅VS穿透而致。
