一、電路基本原理

由紅外線發送電路(見圖2)、紅外線接受電路(見圖1)、自然環境色度檢驗電路(見圖4)、警報電路(見圖3)、變光及作用挑選電路(見圖5)等構成。

紅外線發送電路：由V5、V6、R10、C9構成RC選頻震蕩器，震蕩電磁波經R12送進紅外線發光二極管D4，向外發送固定不動工作頻率的紅外線數據信號。

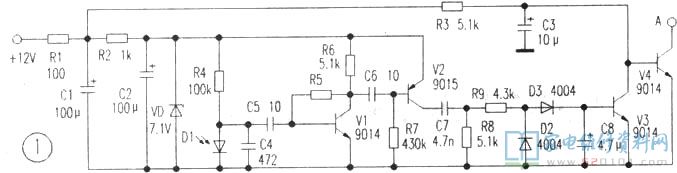

紅外線接受電路：D1接收數據信號由V1、V2變大，D2、D3、C8倍壓檢波，V3、V4開關元件構成。當紅外線電二板管接受到紅外線數據信號后，如抗壓強度充足，則V3關斷，V4截至，A點不“接地裝置”；相反，如抗壓強度不夠或收不上紅外感應數據信號，則V3截至，v4關斷，A與地相連。使SCR2關閉，燈熄；與此同時警報電路工作中。

自然環境色度檢驗電路：當自然環境色度低時(不適合讀寫能力)，光敏二極管D5電阻值增加，v9因b極其低電頻而截至，D6閃光標示警報。相反，D6滅掉。

警報電路：該電路是一個音頻震蕩器，C3為負反饋電容器。當A點接地裝置時，V7、V8基極電路產生通道，電路起振，音箱發音警報；相反，A點不接地裝置時，V7、V8無基極電流量而截至，電路停振，音箱不發音。

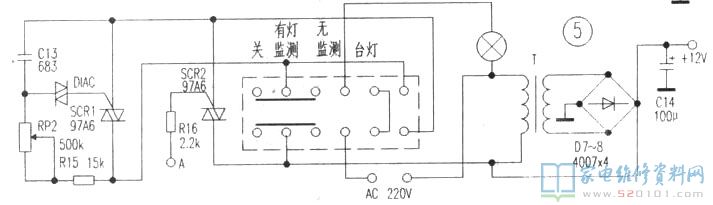

臺燈、開關電源、作用挑選電路：(1)臺燈：SCR1與燈光效果串連，C13、RP2、R15、DIAC構成開啟電路，調整RP2，就可以更改SCR1的導通角，做到變光目地。這時變電器關閉電源，別的電路不工作中。(2)無監測：變電器不連接電路，交流電只提供燈泡，且不變光。(3)有燈監測：交流電一路提供變電器，另一路經SCR2、SCR1串連后贈給燈泡，SCR2受A點的操縱。(4)關：燈泡與變電器所有沒電，臺燈不工作中。

二、典型性檢修案例
(1)、作用挑選為“臺燈”，燈泡沒亮。
在燈泡一切正常的情形下，關鍵查圖5中的C13、DIAC及SCR1，發覺SCR1有縫隙，拆換后常見故障清除。因為SCR1、SCR2均為中小型塑封膜管，長期工作中易壞，最好是換為帶散熱器的晶閘管。
(2)、作用挑選為“臺燈”，燈泡亮；選為“有燈監測”時，燈不閃也不可以監測。
核查為作用切換開關內有廢棄物，造成接觸不良現象。用乙醇清理后，常見故障清除。
留意：因為變電器初中級與整流器后的正級在電路上相接，為安全起見，應當拔下電源線插頭后再開展維修。
