測繪工程的該型轉頁扇原理圖

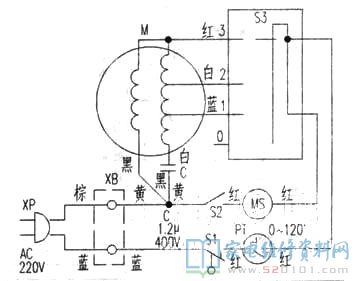

各種各樣知名品牌轉頁扇(鴻福扇)構造各有千秋，原理基木同樣。 文中小編測繪工程的該型轉頁扇原理圖如下圖所示。

一、電路圖講解

XP是開關電源抽頭，XB是電源插線板，s1是亂倒過載保護器，s2是導風輪電源開關，s3是調速開關，PT是計時器，MS是導風輪電機，M是風機電機，C是啟動電容。插進開關電源，將PT順時針方向轉到按時時間擋，定時器開關合閉，風機旋轉排風，逐漸倒數計時，按時完畢后自動開關機(若計時器置于“ON”擋，不會受到時間限制，風機長轉；若置于“OFF”擋，關閉開關電源，風機停轉)。而將s3各自置于1、2、3擋，分別獲得慢、中、快一種風力，M依靠c運行運轉；將S3置于0擋，M停轉。按住s2，MS推動導風輪運行，循環系統導向性排風，重按s2，導風輪停轉。

s1為應用安全性而設，若風機放置過度歪斜，或出現意外摔倒，全自動斷掉開關電源，風機馬上即停轉；恢復過來部位，再次運行。

二、常見故障檢修

1.旋轉調速開關，風機電機運行艱難。
此情況為M繞組短路或C走電、穿透而致。用萬用表測量運作繞組(紅、黑條中間)阻值600Ω，運行繞組(紅、黑線中間)阻值420Ω，均屬一切正常。用數字萬用表測C，如果沒有容積或短路故障(走電)、引路，運用CBB61型/AC400V/1.2uF電力電容器拆換。
2．風機電機運行田難、轉速比減緩或不轉。
此常見故障應最先確定c容積是不是縮小或無效。若一切正常，多是滾動軸承比較嚴重缺油或損壞而致。拆掉電機前殼，取下電機轉子，用車用汽油藥棉清洗油漬后．再用06號金相砂紙打磨拋光滾動軸承和傳動軸，引入潤滑脂，使電機旋轉靈便歡快。若發覺電機轉子軸切向晃動，觸感空隙增加（一切正?？障都s0.03mm)，表明滾動軸承損壞，需拆換滾動軸承。
3．進風口一切正常，導風輪不轉。
若查驗s2一切正常，則多是MS電機定子繞組短路，用萬能表R×1k擋精確測量導風輪電機兩邊，一切正常阻值約7．5k，現測得阻值∞，表明短路，可以用AC220～240V/4w/5r/min同歩電機拆換。
