ZW100929吸塵器常見故障維修

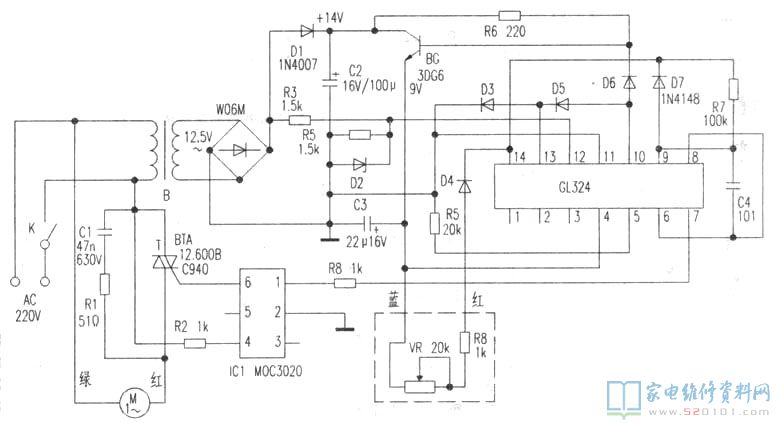

ZW100-929吸塵器是蘇州市桃花吸塵器總公司制造的一種立式吸塵器，常見故障狀況為加電無一切反映。依據實體制作的操縱電路設計圖如下圖所示，該設備是由開關電源整流器一部分、四模塊運算放大器GL324、光耦合器、雙向可控硅、電動機及其外部元器件構成。

一、原理

四放大電路中的三個運算放大器構成工作頻率可調節的間歇性震蕩器。當接入電源總開關K時，AC220V電壓經變電器(B)降血壓獲得溝通交流12.5V電壓，再經整流器，一路經D1、c2獲得 14V電壓加至3DG6的集電結，并且經過R6加至其基極，使其發射極導出9V電壓，為IC2(CL324)給予工作中電壓VCC。根據調整電阻器VR的電阻值，可調整震蕩工作頻率，運算放大器Ic2⑦腳導出工作頻率可調節的正單脈沖，加至光耦合器IC1①腳，使之⑥腳導出操縱單脈沖來操縱雙向可控硅，進而更改雙向可控硅的導通角，以做到吸塵器轉速比的無極變速。

二、常見故障維修

1.加電后吸塵器無一切反映。
用萬用表測量變電器B的次級線圈有AC12．5V電壓；再測3DG6集電結有 14V電壓，表明開關電源的整流器過濾一部分完好無損。而測Ic2 GL324④腳無9V(VCC)電壓，3DC6很有可能損壞，用同樣型號三極管拆換后該設備中作一切正常，并可人工調整VR開展無極變速。此外，如IC1、IC2或晶閘管短路毀壞都可以導致加電無一切反映。
2．吸塵器加電后一直在高速運行情況，不可以變速。
此類狀況多見雙向可控硅或Ic1④腳至⑥腳穿透短路故障而致。
