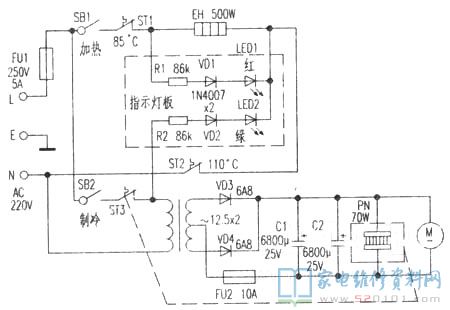

一、電路圖講解
該設備構造主要是由主機箱、聰慧座、儲水箱、冷罐、熱罐和冷/熱水器混水閥等構成。應用時,將水瓶座倒霞插進聰慧座,生活用水經導管口注入儲水箱,經濟管理道分離冷罐和熱罐再經過制冷和加熱,按住冷/熱水器混水閥,各自排出7~12℃冷水、85-96℃開水。
1.加熱電源電路
由加熱電源開關SB1、加熱溫度控制器ST1、加熱管EH、防空燒溫度控制器ST2及LED1標示電源電路組成。插上電源線插頭,合閉SB1,加熱顯示燈LED1亮彩光,EH提溫。因為ST2的姿勢溫度比ST1高,一切正常加熱情況下ST2起保障功效,一般不容易姿勢,僅有ST1起溫度操縱功效。當熱罐溫度做到96℃時,ST1觸點斷掉,LED1滅掉,EH中止加熱。當食用開水或當然減溫至85℃時,ST1觸點合閉,LED1亮彩光,EH修復加熱,使水在85—96℃中間隔熱保溫。
2.制冷電源電路
合閉制冷電源開關SB2,制冷顯示燈LED2亮綠光,電壓經FU1、SB2、制冷溫度控制器ST3加進環形變壓器T降血壓,經VD3、VD4全波整流,C1、C2過濾后導出12V直流電壓供風扇電機M和電子器件制冷片(半導體材料制冷元器件)PN制冷。當冷罐溫度降低到7℃時,ST3觸點斷掉,LED2滅掉,T跳停,M轉停,PN中止制冷。當飲冷水或當然提溫至12℃時,ST3觸點合閉,LED2亮綠光,M轉,PN修復制冷,溫度在7~12℃中間隔熱保溫。
二、常見故障與檢修
1.一合閉SB1,就燒壞FU1。
此狀況表明加熱電源電路有短路故障性常見故障。關鍵查驗SB1、ST1、EH、ST2插線接線端子是不是掉下來導致短路故障。若一切正常,多是EH加熱絲穿透短路故障,應換EH。
2.聰慧座出氣口持續排出來蒸氣,開水溫度過高。
該狀況表明加熱溫度出現異常。關鍵緣故:一是ST1品質不太好,溫度特點下降,斷掉姿勢溫度上升。二是ST1觸點粘死,到溫不可以關閉電源,水沸不僅。用KSD-301型(250V/5A/85℃±3℃)溫度控制器拆換。
3.LED1亮,水不熱。
多是EH燒壞造成常見故障。用萬用表測量EH兩腳,一切正常電阻值為96.8Ω上下,若∞,表明EH燒壞,拆換EH。除此之外,EH兩腳接燈線接線端子比較嚴重空氣氧化,開關電源堵塞,也會造成本常見故障。
4.LED2亮,不制冷。
不制冷多是制冷電源電路有關元器件毀壞而致.(1)精確測量PN兩邊有沒有12V或c1、C2是不是短路故障。(2)若精確測量PN兩邊有12V,且M旋轉,多是PN引路造成不制冷,用萬用表測量PN正反面向電阻器,一切正常電阻值約3Ω上下,若∞,表明PN引路。用TECI-12706型(DC12V/6A)電子器件制冷片拆換。
5.冷水很冷,伴隨結凍不出水量狀況。
此現象是制冷過多而致。最先查驗ST3毛細血管溫度傳感器頭是不是滑脫冷罐,若已脫出應將其插進原點而且要及時(深約150mm)。若溫度傳感器頭未變化,則可能是ST1觸點煅燒粘死,到溫持續電,長期性插電制冷而致。用WDF17A-111-022型(250V/5A)溫度控制器拆換。
6.冷罐冷水變成溫開水或開水,
此狀況是PN不制冷反倒是制暖。關鍵緣故:一是M燒毀不轉,不可以將PN制冷的發熱量排出來主機,其發熱量經制冷軸傳到冷罐,使冷水變成溫開水,插電時間長了則變成開水。用RDL-9025S型(DC12V/0.16A)微電機風扇更按。二是拆換制冷口腔上皮細胞,正負極導線鐠接,將正負極導線互換接好,常見故障就可以清除。
7.生活用水從聰慧座外溢。
關鍵因素是水瓶座有特細裂痕,在自然壓下,冷罐、熱罐、儲水箱儲滿水時會向聰慧座間隙外溢。能換瓶或另魚缸換水。
