一、原理

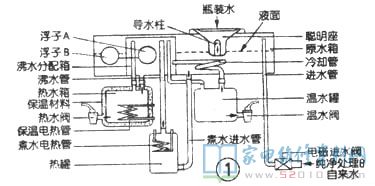

飲用水經凈水器過慮變為礦泉水根據真空電磁閥(或桶裝水經聰慧座)進到立式飲水機原儲水箱。因為原儲水箱與熱罐是連通的，并設置沸水支管高過原儲水箱液位，因此生活用水不容易立即從沸水管排出。當熱罐不運行時，熱罐、原水塔的液位一樣。當煮水加熱管把水燒開后，因為沸水的比例比生活用水輕；及其水沸騰時造成蒸汽工作壓力，在這里二種要素一同的作用下，使熱罐排水口一端液位上升，沸水持續從沸水管注入沸水分派箱，分配箱的沸水先注入開水箱供食用。開水箱滿水時，不必要的沸水經冷凝器制冷后注入溫開水箱供食用。

二、電路圖講解

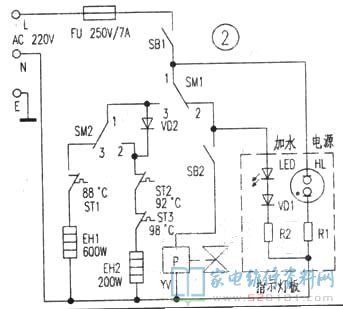

該設備電路設計圖如下圖2所顯示。接入電源總開關SB1，指示燈HL亮、放水燈LED亮。當原儲水箱沒有水或水位小于設置水位時，因為水位電源開關SM1還未接通①、③位，煮水加熱管EH1及保溫電熱管EH2也不工作中。

挑選滲水方法：一是向聰慧座插進桶裝水，生活用水全自動注入原儲水箱；或合閉立式飲水機的滲水電源開關SB2，真空電磁閥YV得電吸合向原儲水箱全自動滲水，當原儲水箱水位升高至設置上水位時，浮球B浮上來，推動水位電源開關SM1①與②斷掉，YV跳停終止滲水，放水燈LED滅掉。這時若沸水分派箱沒有水或水位小于設置的下水位時，水位電源開關SM1①與③接入，煮水電源電路接入，220v交流電經熔斷絲FU、電源總開關SB1、水位電源開關SM1①與③、水位開關SM2①與③、煮水溫度控制器ST1加至EH1(600W)逐漸煮水。

當水被煮燒開后，沸水經沸水管注入沸水分派箱，再各自注入熱罐和溫開水罐備飲。當熱罐、溫水罐各自滿水時，沸水分派箱水位升高至設置的上水位時，浮球A浮上來，推動水位電源開關SM2①與③斷掉，EH1終止煮水。這時水位電源開關SM2①與②接入，保溫電源電路接入，保溫加熱管EH2(200W)以全輸出功率開展保溫，在保溫溫度控制器ST2操縱下，使溫度勻速運動在83～95℃中間。當沸水分派箱水位小于設置水位時，SM2①與②斷掉，交流電經穩壓管VD2半波整流配電，EH2以“半”輸出功率開展保溫。
電源電路中，熔斷絲FU、防空燒維護溫度控制器ST3是立式飲水機的維護元器件。當電源電路發生短路故障問題時，FU全自動融斷。萬一ST2毀壞，熱罐溫度偏高或沒有水空燒時，ST3全自動斷掉開關電源。加水后手動式校準ST3按鍵，令其接觸點校準接入，就可以資金投入一切正常工作中。ST1也具備校準的基本功能和功效。

三、常見故障維修
1．指示燈沒亮，整體不工作中
查驗熔斷絲(7A、250V)末見燒壞，精確測量電源總開關SB1堵塞。用同規格型號電源總開關拆換后常見故障清除。
2．不煮水
關鍵查驗煮水電源電路有關元器件。精確測量SM2、ST1和EH1，發覺EH1電阻值無窮(一切正常電阻值為80．6Ω)，表明已燒壞。拆換EH1后常見故障清除。
3．不保溫
關鍵查驗保溫電源電路有關元器件。精確測量VD2、ST2、ST3和EH2，發覺ST2常溫下引路，核查為接觸點燒蝕。用KSD301型92℃溫度控制器拆換后常見故障清除。
4．走電開關跳閘
關鍵查驗EH1、EH2，發覺EH1對壁厚接地電阻很低(約為5k)，一切正常應是無窮，核查為壁厚有幾個微小裂痕滲漏，造成走電。拆換EH1，常見故障清除。
