SRZ

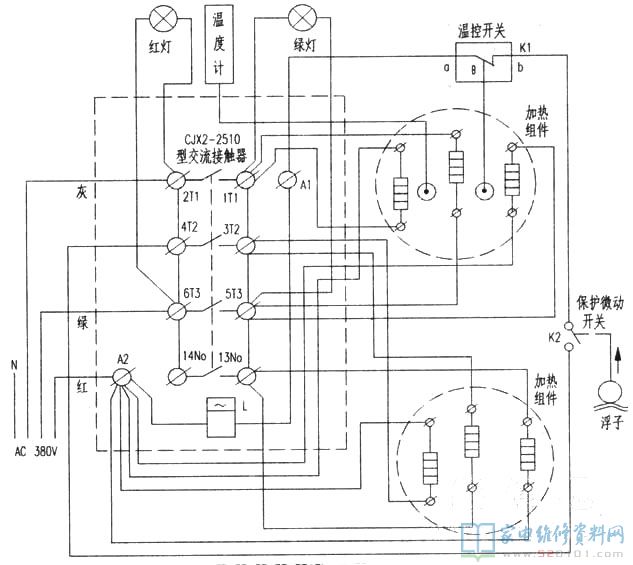

文中小編手里這個是SRZ-180型開水器，這也是一種團隊用立式開水器，詳盡的測繪工程原理圖見下面的圖所顯示。

一、電路圖講解

該開水器在常溫下沒有水(或小量水)時，K1合閉，K2斷掉，即使通以開關電源，僅有紅燈亮，交流接觸器不姿勢，開水器不加熱。當開水器儲水箱內有充足的水時，儲水箱內浮子升高使K2接入，交流接觸器吸合，4對接觸點接入，380V開關電源加至儲水箱內2組加熱部件，與此同時，翠綠色顯示燈亮，表明箱里水已經被加熱。當水加熱到預調溫度(98℃)時，K1斷掉，L釋放出來斷開開關電源，信號燈滅，紅燈仍亮。當溫度降低到所沒溫度下列時，K1還原接入，再次恢復正常配電加熱。若儲水箱內少水較多進而浮子降低后，K2全自動斷掉，控制回路終斷，以維護加熱器不空燒。

二、常見故障檢修
實例1、紅燈亮，信號燈滅，水位線一切正常而不加熱。
水位線一切正常而不加熱，且僅有紅燈亮，表明電源電壓沒有根據交流接觸器加在負荷上，常見故障點應在交流接觸器控制回路。斷掉A1布線，用數字萬用表電阻器低測量范圍擋測得a、4T2間(因水位線一切正常K2合閉)阻值為零，一切正常；再測出L電磁線圈呈低阻，基本上一切正常，但發覺A2、A1接頭處有許多白翠綠色金屬氧化物，造成接觸不良現象。剃除和清理全部接線端子排后接好線常見故障清除。
實例2、紅、信號燈均亮，一樣水位線的水流量煮沸時間顯著提高。
該類常見故障一般是某些加熱加熱管短路而致，扭開加熱部件上的卡緊螺絲帽，用改錐沿部件外殼邊撬起，就可以取下加熱部件，將短路的加熱加熱管拆換就可以。
