一、原理

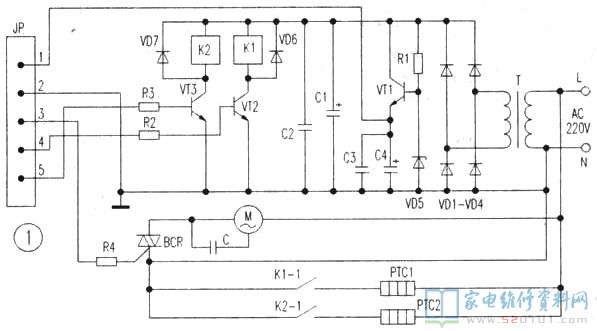

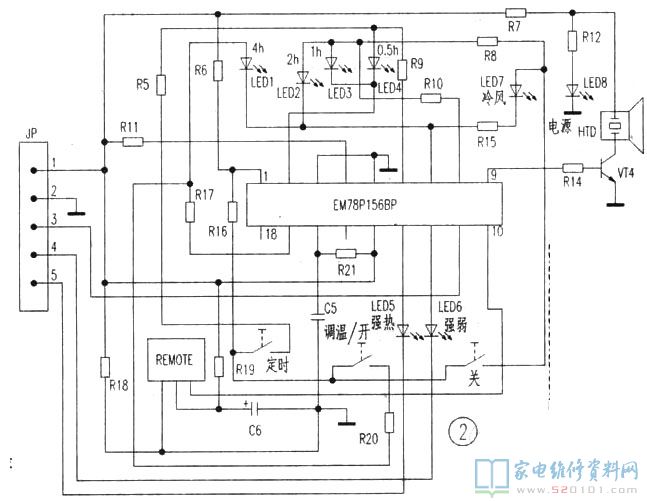

電源電路由驅動板和溫控開關構成，驅動板電源電路見圖1，溫控開關電源電路見圖2，驅動板與溫控開關中間選用5芯插腳JP聯接。

溝通交流電壓經變電器T降血壓，VD1-VD4橋式整流，C1、C2過濾，獲得12V直流電源給汽車繼電器K1、K2配電。12V直流電源又經過VT1、R1、VD5構成的穩壓電源電路穩壓管，獲得5v直流電源，由JP 1腳導出，提供微控制器EM78P156BP的開關電源端14腳。LED1-LED4各自為4h、2h、1h、0．5h按時顯示燈，LED5為強熱指示燈，LED6為弱熱顯示燈，LED7為風機運行顯示燈，LED8為指示燈。

啟動時，插上暖風機電源線插頭，指示燈LED8照亮，先按動“控溫／開”功能鍵，開啟暖風機，并按動按時功能鍵，挑選按時時間，再按動控溫／開功能鍵，挑選強熱和弱熱。當選擇弱熱時，EM78P156BP 12腳導出高電平，通過插腳JP④腳，使三極管VT2關斷，汽車繼電器K1吸臺，接入電加熱器元器件PTC的交流電，使暖風機工作中在弱熱情況，與此同時EM78P156BP 11腳導出高電平，通過JP③腳加至可控硅BCR的操縱極，使BCR關斷，風扇電機M運行，將發熱量吹至房間內供暖。當挑選強熱時，EM78P156BP 11、12、13腳均為高電平，使三極管VT2、VT3均關斷，汽車繼電器K1、K2均吸合，PT1、PT2均通電加熱器，使暖風機工作中在強熱情況，與此同時電動機M運行，將發熱量吹至房間內。當按時時間抵達后，EM78P156BP的11、12、13腳全自動變成低電頻，使PTC電加熱器及風扇電機均停止工作。

要關閉設備，只需按一下關機鍵，使暖風機停止工作。必須遙控器操縱時，按動暖風機智能遙控器，遙控器收頭REMOTE便會接受智能遙控器傳出的紅外信號數據信號，并鍵入至EM78P156BP 10腳，來操縱暖風機的工作中。

二、常見故障維修

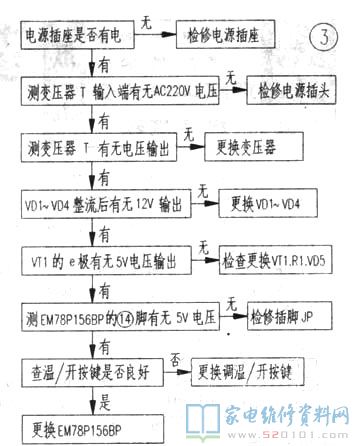

如遇暖風機不工作中，可按暖風機不運行常見故障的維修步驟(見圖3)開展維修。
