名鉆牌700W電熱水瓶具備全自動加熱、保溫和標準氣壓、潛水泵

一、電路圖講解

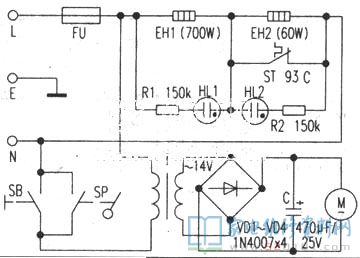

依據實體畫出原理圖如下圖所示。由加熱保溫電源電路和出水電路兩部份構成。加熱保溫電源電路瓶里灌滿水再連接電壓開關電源，過熱商業保險器FU、主加熱器EH1、保溫加熱器EH2組成回路，加熱顯示燈HL1亮。因為溫度控制器ST并接于保溫加熱器EH2和保溫顯示燈HL2兩邊，因此EH2不發熱，HL2都不亮。接入主機電源后EH1發燙提溫，當溫度做到燒開溫度時，ST全自動斷開，HL1滅掉，HL2亮，這時EH1與EH2串連，而EH1的電阻器遠比EH2小，因此EH2發燙，開展保溫。

出水電源電路SB為輕按式出水開關，設定在瓶塞控制器上，拿手按觸開關出水。SP為杯壓式出水開關，設定在加水杯處，自來水杯壓觸桿杠開關出水。按住任一出水開關，則與FU、環形變壓器T組成回路，經整流器過濾后為出水電機M給予運行開關電源，M旋轉推動泵殼旋轉出水。

二、常見故障檢修
1、整體不工作中

多是FU燒壞。關鍵查EH1、EH2、ST接燈線接線端子有沒有掉下來或被穿透導致短路故障。也是有很有可能FU特性下降自主融斷，可以用250V／10A／120℃過熱商業保險器換之。
2、加熱顯示燈亮，不加熱

大多數是加熱管EH1內部加熱絲短路。應查EH1、EH2接燈線接線端子是不是比較嚴重空氣氧化或松動造成接觸不良現象。用數字萬用表測EH1兩邊，一切正常的阻值為69Ω上下，若無窮，應拆換加熱管。
3、接入開關電源，全自動出水

多是SB或SP因久用進而內部接觸點熔結黏連，以SB毀壞較多見，按原形號拆換輕按式開關就可以。
4、按輕按出水開關或杯壓出水開關，均不出水

電機M電機碳刷比較嚴重損壞較多見。最先精確測量M兩邊是不是有沒問題的直流電壓，若一切正常，則可能是電機M壞，用DB-2型(工作標準電壓8—12V)潛水泵拆換；如果沒有，查T、VD1～VD4、C是不是壞。
