全自動維護電水壺原理圖

文中小編制作了一款全自動維護電水壺原理圖（圖1為結構示意圖；圖2為電路圖）與現階段市場上電水壺的明顯差別取決于以下幾個方面：

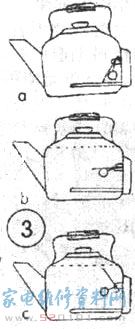

1、當電水壺內沒有引入水時(如圖3a)，水泵壓力開關和閥片自身重量松馳，磁性開關與吸鐵距離較遠，觸點斷掉。這時若插上開關電源，水壺全自動維護不插電，并警報提示客戶壹內沒有水，防止了水壺空燒。

2、當電水壺內裝滿水時(如圖3b)．水泵壓力開關頂起閥片至一個水準部位，磁性開關觸點姿勢，這時按壓旋鈕開關，電水壺插電逐漸加溫。

3、當水壺內水沸騰時(如圖3c)，很多的蒸氣頂起閥片，閥片頂磁石使磁性開關觸點斷掉，汽車繼電器跳停，電水壺關閉電源，終止加溫并使無源蜂鳴器報警聲音提示客戶水已煮沸，進而避免了水外流或水燒干導致的安全事故，節省了電磁能，即使沒有人到場也沒事兒，完成了安全性維護。

這類電水壺經應用，有下列特性：一是工作中平穩靠譜、反映靈巧，不容易發生水長期燒開而持續電，或者水沒有燒開而誤終止加溫的狀況。二是改造低成本，使用期限長，具備一定的好用與營銷推廣使用價值。該項技術性已獲外觀設計專利受權。
