現階段市場上售賣的翻轉電按摩儀其外觀設計及構造各有千秋，多選用雙向晶閘管作無極調壓電路。文中以百齡牌BM-1800A型翻轉電按摩儀為例子，詳細介紹該按摩儀的結構特征及電路基本原理。

一、整體構造

百齡牌BM-1800A型翻轉電按摩儀關鍵由軸座、大滾輪(2個)、小滾輪(24個)、傳動軸、電機等組成。滾輪用絲絨布罩包起來,既起裝飾設計防污功效又防損害肌膚。
翻轉電按摩儀用電機作驅動力，推動大滾輪轉動及小滾輪繞軸心旋轉，根據大滾輪相對性的轉盤斜坡轉動時運動軌跡轉變，產生相近每人必備捏揉、壓擠、推拿按摩等保健按摩姿勢，刺激性身體腳底反射區。做到不一樣水平的治療效果。

二、電路基本原理

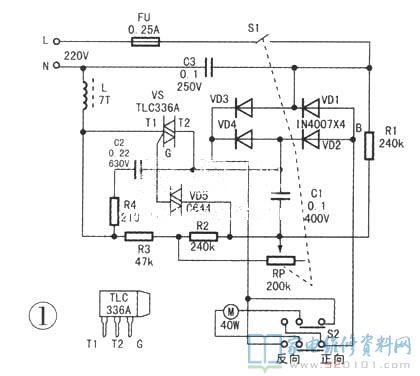

電路電路原理圖見圖1所顯示。由溝通交流調壓電路、整流器／換相電路和維護／抗干擾性電路三部份構成。

1、溝通交流調壓電路
由電阻器R1、R2、R3和電位器RP、電容器C1、雙重開啟二極管VD5、雙向晶閘管VS等構成。旋轉變速旋紐，電源總開關S1合閉，接入220V交流電，C1電池充電，當C1兩直流電壓做到一定值時，VD5關斷，并開啟VS關斷。調整RP的電阻值．可更改Cl的電池充電穩態值，即調節VS的均值關斷時間，更改導出交流電流值。
2、整流器／換相電路
由整流管VD1-VD4、正反面切換開關S2和串激電機M等構成整流器／換相電路。由溝通交流調壓電路控制精度的交流電流送往VD1-VD4橋式整流，變?yōu)槊}沖直流穩壓電源作M工作中開關電源。將S2撥向“正”(順)擋，M順時針旋轉；將S2撥向“反”(倒)擋，M反時鐘方位旋轉，推動滾輪做出相對應方位的翻轉。
3、維護，抗干擾性電路

由電阻器R4、電容器C2構成阻容消化吸收維護電路．避免過擊穿電壓雙向晶閘管。由電源變壓器L、電容器C3構成抑止脈沖電流抗干擾性電路，降低電機火苗所形成的高頻率無線電波影響電器產品。

三、故障檢修

1、調整RP，M不轉
此故障以溝通交流調壓電路毀壞較多見。先用數字萬用表測C3兩邊，工作電壓貼近220V，表明FU、S1、L、C3一切正常。再精確測量VD1～VD4開關電源鍵入端交流電流為0V，表明溝通交流調壓電路有關元器件毀壞。逐一查驗C1、R1、R2、R3、VD5、VS等元器件時。發覺VS各電級電阻器出現異常，可能穿透毀壞。
分辨雙向晶閘管(TLC336A)優劣，可以用數字萬用表Rxl精確測量。好的雙向晶閘管T1與，T2極正、反方向電阻器為無窮；G與T2極正、反方向電阻器也為無窮；G與T1極正、反方向電阻器在50～60Ω，系統檢測VS，不符以上電阻器標值，表明毀壞。用原形號TLC336A或E0409MF(3A／600V)型雙向晶閘管拆換，故障即清除。
2、變換S2，M不轉
此故障多是整流器／換相電路發生故障。用萬用表測量整流器電路有直流電壓，分辨VD1～VD4一切正常，故障多見S2或M。檢驗發覺S2接觸點接觸不良現象，剖析是實際操作經常，造成接觸點燒蝕。用KB88型(250V／5A)撥動開關拆換后，插電啟動，轉動S2，M正、反方向旋轉一切正常。故障清除。
3、M時轉時不轉
此故障多是電機電機碳刷損壞，與電機整流器環接觸不良現象而致。用乙醇清理整流器環污漬后，再適度調節電機碳刷扭簧工作壓力。使電機碳刷觸碰整流器環，可以緊急應用一段時間。完全除根故障。需替換新電機碳刷或電機(電機型號規格為ZY8—54S、輸出功率40W)。
