電蚊拍的外觀設計構造見圖

電蚊拍又被稱為電子器件滅蚊子拍，具備槍殺蚊高效率、好用安全性、環境衛生零污染等優勢，是夏天滅蚊子好助手。商品一般不給予電路設計圖。多多少少會給檢修提升許多不便，現以有象征性廣東省的產明協牌電蚊拍為例子，詳細介紹我的檢修工作經驗，供專修工作人員和客戶參考。

一、構造與基本原理

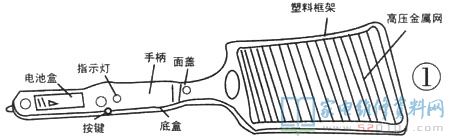

明協牌電蚊拍的外觀設計構造見圖1。它應用雙節1.5V五號AA充電電池，工作電壓3V，電流量120mA。應用時，裝上充電電池，手按著功能鍵，揮動蚊拍．蚊蟲觸碰高壓金屬網即被槍殺。

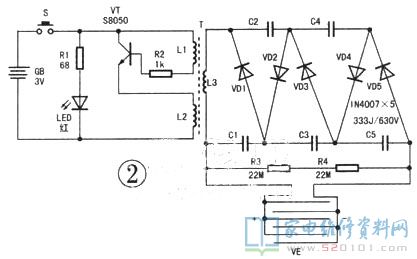

依據實體繪制電蚊拍電源電路及部分(5倍壓整流)印制電路板圖各自長為2、圖3所顯示。按住開關電源按鍵S，工作中顯示燈LED亮彩光，標示電蚊拍接入開關電源。由三極管VT、電阻器R2和升壓變壓器T初中級L1、L2構成高頻率諧振電路，電源電路運行時，T的次級線圈L3造成約230V交流電流。該工作電壓經二極管VD1～VD5、電容器C1～C5構成5倍壓整流．當變電器T的次級線圈交流電為正半周期時，二極管VDl關斷，電容器C1電池充電；當開關電源為負半周期時，VD1截至，C1上的工作電壓與L3的電壓累加后，經二極管vD2對電容器C2電池充電。通過好多個周期時間之后，C2電池充電到L3工作電壓的2*根2倍而做到平穩。同樣，通過5級倍壓整流后，最后獲得1600V上下直流電高電壓，加到高壓金屬網VE上。應用時，當蚊蟲觸碰高壓電力網造成短路故障時，VE充放電拉弧，將蚊蟲擊死。電源電路中的R3、R4為洩放電阻器，串連后并在高壓導出兩邊，確保使用的安全性。

二、常見故障檢修

電蚊拍工作中于直流電高壓，會形成一定抗壓強度火花。因而禁止在充斥著可燃氣體的地方應用和維修，插電應忌拿手或導電性金屬桿觸碰高壓電力網．防止出現意外。電蚊拍并不是小玩具，少兒不宜應用。
1、電源總開關
電蚊拍的電源開關常見6 x 6mm輕按式小型輕觸開關，工作中于120～200mA標準下。因為經常實際操作以導通開關電源，較非常容易損壞。有二種損壞方式：(1)接觸點空氣氧化接觸不良現象，標示燈不閃，電蚊拍不工作中。(2)簧片疲憊，接觸點粘死，顯示燈長亮，一裝上充電電池，電蚊拍就工作中。小型電源開關的體型小，檢修不便，它的價格便宜，或是換新方便。
2、升壓變壓器

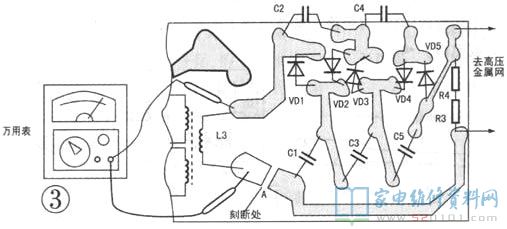

升壓變壓器損壞方式多見次級線圈L3堵轉絕緣層穿透，主要表現聽不見T在插電一瞬間的“滋滋”聲頻聲，觸碰金屬網時無火花。參考圖3，用數字萬用表Rxl擋精確測量L3兩邊一切正常電阻值約80Ω上下，若短路或明顯低于正常電阻值均視作損壞。另一種查驗辦法是，用雕刻刀在變電器的次級線圈刻斷敷銅泊(見圖3“A”點)，用數字萬用表溝通交流擋精確測量L3兩邊。一切正常交流電流讀值約230V，如果沒有工作電壓則視作損壞。
焊開T各管腳，拆下來變電器，拔出來灰黑色磁芯，掀去外絕緣層。拆下來次級線圈絲包線并紀錄線圈匝數，隨后用φ0.08～φ0.12mmQZ型高韌性絲包線重繞就可以。常用絲包線可以從CJ10-5直流接觸器的電磁線圈(電焊工店鋪有銷售)中拆掉。
3、震蕩管
檢驗變電器T的次級繞組L3電阻值80Ω一切正常，若再測L3兩邊無230v工作電壓，常見故障大部分是震蕩管VT損壞。焊下振蕩管，用數字萬用表檢驗辨別優劣。用原形號S8050拆換，或用D467、D468、9013等NPN三極管代用。
4、倍壓整流元器件
倍壓整流元件電容器C1～C5、二極管VD1～VD5任一只元器件穿透短路故障或引路，都是會造成無高壓或高壓不夠。關鍵因素是元器件抗壓不夠或常用電氣設備特性下降而致。要用數字萬用表逐只檢驗。通常以C1或VD1穿透較多見。電容器損壞后，用333J／630V滌綸布電力電容器拆換：二極管損壞后，用1N4007硅穩壓管拆換。
5、電池及充電電池
電池的常見故障大部分是電池漏液，導致正級金屬片或負級扭簧生銹空氣氧化、接觸不良現象，造成電蚊拍不工作中，用水果刀完全刮去生銹物就可以。若長時間無需電蚊拍，將充電電池卸出為宜，是避免電級生銹空氣氧化最好是的方式。
充電電池久用耗電量，若各節電池電壓小于1V下列(顯示燈LED色度偏暗)，會造成高壓不夠，滅蚊子實際效果差，拆換雙節新充電電池就可以。
6、高壓金屬網
久用或撞擊物件會導致高壓金屬網剛絲形變、松動，很有可能導致一瞬間短路故障而傳出火花。使用人還以為打中蚊蟲，卻不知道已產生常見故障。若接觸短路故障會造成整流器元器件、變電器損壞，因此要時常查驗維護保養，發覺形變的剛絲需整形美容，松動的要校準后用黃黏膠給予粘緊。
