全智能電飯鍋選用片式微處理器HT46R47

這款全智能電飯鍋選用片式微處理器HT46R47(該集成ic為18腳雙列直插式PDIP塑膠封裝形式)對電飯鍋開展操縱，具備煮飯、煮粥、熬湯和保溫等作用，并設定工作模式LED顯示燈、蜂鳴音提醒和多種安全性維護電路。全智能電飯鍋實繪電路如下圖所示，整體由維護電路、開關電源電路、校準電路、時鐘震蕩電路、底鍋溫度檢驗電路、隔熱保溫溫度檢驗電路、煮飯加溫操縱電路、功能鍵電路、表明電路和蜂鳴提醒電路等組成。

1、維護電路
由過熱斷路器FU和氧化鋅壓敏電阻RU等組成維護電路。FU串連在電壓鍵入端，當電飯鍋發生短路故障問題或工作中溫度出現異常，超出極限溫度185℃時，FU便會全自動融斷，強制性電飯鍋關閉電源，具有安全性保障功效。RU并接在電壓鍵入端，在電壓工作電壓過高或雷擊竄進電飯鍋時瞬間短路故障，使FU融斷，具有過電壓保護功效。電容器Cl起抗高頻率影響功效，抑止電力網中的高頻率雜訊數據信號。

2、開關電源電路
220V電壓經FU后分為雙路，一路經汽車繼電器的常開觸點K1—1為電加熱器EH配電。另一路經電阻器Rl過流保護、電容器C2降血壓加至整流管VD1—VD4整流器，由電容器C3、C4高低頻過濾后，造成12V直流電壓為汽車繼電器Kl配電。與此同時12V立即工作電壓經電阻器R25降血壓，電容器C5、C6再度高低頻過濾，二極管VD5穩壓管后造成5.3V平穩的直流電壓，做為微處理器CPU的工作中開關電源，從CPU（12）腳電源端鍵入。與此同時，該5.3V直流電壓還為別的操縱電路配電。電路中，電阻器R12、R5分別是電容器C2、C5的泄流電阻器，具有保障功效。

3、校準電路
該復位電路較簡易。CPU（11）腳為校準數據信號鍵入端，選用斷電校準方法，當每一次通電時給微處理器一個校準數據信號，使其內部存儲器／計時器開展校準，微處理器各類程序流程修復初始值。

4、時鐘震蕩電路
由CPU（13）腳、14腳外接晶振電路B組成時鐘震蕩電路。時鐘振蕩電路造成的標準震蕩工作頻率是4.19MHz，標準震蕩工作頻率使微處理器各一部分電路互相牽制，井然有序地協調工作。

5、底鍋溫度檢驗電路
由CPU⑦腳與其說外接電阻器R21、R19、R23，電容器C9、C8及溫度感應器RT1等元器件組成底鍋溫度檢驗電路。RT1為負溫度指數溫度傳感器，用于檢驗底鍋的溫度。當鍋底溫度轉變時，RT1的電阻值隨著轉變，進而轉化成轉變的工作電壓，將轉變的電流數據信號送出去CPU@腳，經微處理器內部轉化器開展數據信息較為，由此獲得測定的底鍋溫度值，微處理器實行煮飯、煮粥或熬湯加溫管理程序。

6、隔熱保溫溫度檢驗電路
由CPU⑧腳與其說外接電阻器R22、R20、R24，電容器C11、C10及溫度感應器RT2等元器件組成隔熱保溫溫度檢驗電路。RT2為負溫度指數溫度傳感器（常溫下下它的阻值在150kΩ一200kΩ中間），關鍵用于檢驗隔熱保溫溫度，將監測到的數據信號送出去CPU（8）腳,經微處理器內部電路解決后，傳出時斷時續的加溫程序控制，當煮飯、煮粥或熬湯程序流程完畢時，則進到隔熱保溫情況。

7、煮飯加溫操縱電路
由CPU⑥腳與其說外接限流電阻R6、R7、三極管VT5、汽車繼電器K1、二極管VD6等元器件組成煮飯加溫操縱電路。當CPU⑥腳導出高電平時，該高電平經R2加至VT5的基極，VT5飽和狀態關斷，推動K1吸合，接在開關電源鍵入端常開觸點K1-1合閉，220V電壓加至電加熱器EH兩邊開展加溫。并接在K1兩邊的VD6．是汽車繼電器電磁線圈反峰工作電壓釋放出來開關二極管，給電磁線圈的反峰工作電壓給予釋放出來安全通道，進而維護VT5不被毀壞。

8、功能鍵電路
由CPU（15）腳、5腳、16腳、17腳與其說外接煮飯鍵Sl、熬粥鍵S2、熬湯鍵S3、隔熱保溫鍵S4等元器件組成功能鍵電路。按住在其中任一功能鍵（對地開啟），可向有關腳鍵入低電頻數據信號命令，經微處理器內部鑒別電路解決后，實行相對應的炊煮程序流程。

9、表明電路
該顯示電路選用發光二極管LED作表明。由CPU①～④腳、18腳與其說外接R14LED3,R15、LED4,R2、LED1,R13、LER16、LED5等元器件組成表明電路。LED1～LED4各自用于標示精煮、熬湯、煮、煮粥等工作模式，選定照亮。LED5溫／休眠表明。

10、蜂鳴聲提醒電路

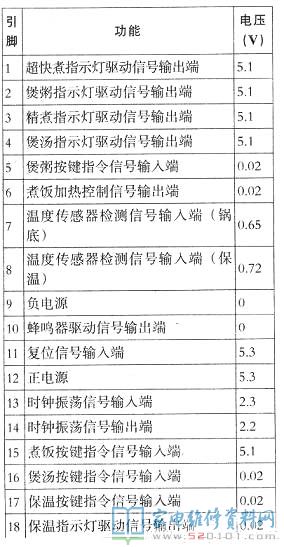

由CPU⑩腳與其說外按壓電陶瓷片蜂HA到地組成蜂鳴聲提醒電路。當按住某功能鍵時或工作模式過去進行時，⑩腳會輸出電壓，推動HA傳出短暫的提醒聲。微處理器HT46R47各管腳作用及待機狀態下到路工作電壓值見下表，供檢修參照。
