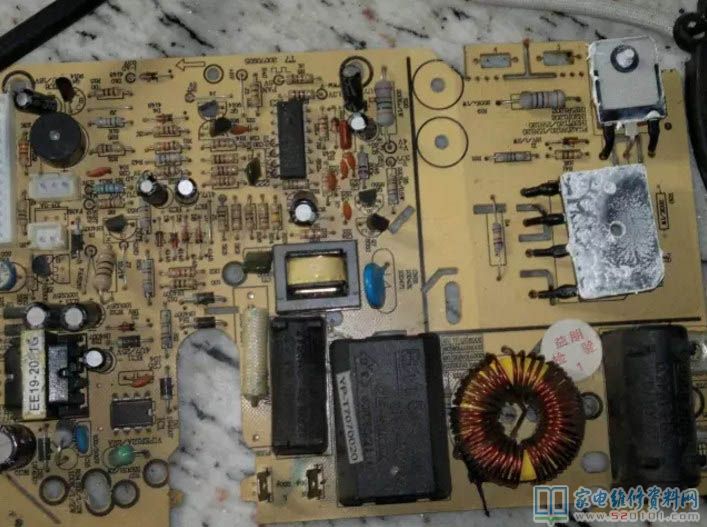

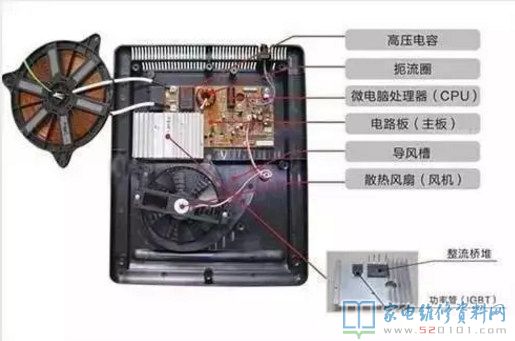

電磁爐內部電子器件一般是由IGBT、平橋、7805穩壓管塊、LM339、大電阻值的電阻、開關電源電路、電腦鍵盤控制器、保險絲管、IGBT推動管等構成，下邊文中將詳解每一個電子器件所發揮的功效。

一、IGBT管

1、FGA25N120這也是最常見的管子，一定要用真品的，12元以內的一定不能用。不然你能后悔莫及的，基本上可以維修如今2000W一下的全部項目的電磁爐。留意此管子減振。代換SGW25N120. 時要把原機里的減振二極管拆下來。
2、SGW25N120這是我見過的最好用的管子 。僅有樂邦、美的一部分設備上面有，這類管子尤其經久耐用，這類機器只需是管子爆掉最好是還要SGW25N120代換。實際效果最好是。用FGA25N120代換用不上多長時間便會再度損壞。不知道是什么原因。即使是真品的也不好。
3、H20T120這類管子也是較常用的型號規格 與FGA25N120可以交換沒有問題 也是有H20R120的，都一樣的。
4、H20R1202，H20R120，H40T120，H25R120 等。

二、平橋
壞掉一律用25A平橋代換適用一切型號 。有一些設備用的是四方形的那類，這樣的事情可以改造。只需搞清楚鍵入與＋、—極就可以了。只需用數字萬用表二極管擋測溝通交流鍵入兩腳正反面都無窮就可以。無需管別的腳，確保OK。

三、7805三端穩壓管控制模塊
此穩壓管塊管腳作用是：右側鍵入，正中間地，左側導出。只需精確測量右側有15-22V以內的工作電壓左側沒有，八成是它壞掉。要不便是后續對地短路故障。一般是CPU毀壞了。

四、LM339
四電壓跟隨器。電磁爐啟動風機轉警報不加溫，先清理線路板并烘干處理；還不好就把它更換（四角錢一只)，不必遺憾通常能達到事倍功半的實際效果。

五、大電阻值電阻
1、100K 120K.200K.240K.270K.330K.470K.510K. 這幾類電阻是同歩電阻。 很有可能造成不檢鍋的問題與燒IGBT。與原電阻值相距20K以上務必更換。電阻輸出功率是1W、2W 都能夠 。
2、820K電阻這電阻是工作電壓檢驗電阻。電阻值轉變能造成電磁爐工作電壓大小不一樣的維護。
3、10歐母電阻是開關電源過流保護商業保險電阻。常常遇與V12A. FSD200.THX202.等電源模塊一起應用，整體不插電商業保險沒爆先查驗它。
4、溫度測量電源電路用的熱敏電阻電阻，常見的有100K、10K、20K。
5、串聯諧振電容器:有0.2uF、0.24uF、0.27uf、0.3uf 。耦合電容：備5UF就可以。

六、開關電源芯片：FSD200、VIPER12、THX201、THX202、13003

七、電腦鍵盤電源電路操縱IC：74HC164, 74LS164，實際操作各鍵顯示燈有亮但不可以鎖住加溫可能信號中斷時先代換。

八、保險絲管：IGBT損壞得話商業保險也基本上燒了，有很大、大號之分，電流量一般有10A、12A、15A三種，根據至大功率來挑選。

九、IGBT推動管，假如用三極管推動，幾乎全是8050、8550。假如用電子器件則常用TA8316。

十、其他

可調電位器：輸出功率很大電流量9A以上,將可調電位器用700歐電阻代換功能鍵：自動開關機欠佳的先換功能鍵1N4148和470V的壓敏電阻也易壞也有18V穩壓極管，變電器，可調式電阻，風機，電壓互感器，股票盤面溫度電阻，磁感應控制面板的濾波電容等。

關鍵留意：電磁爐常用的電容器不可隨便更改容積，最好用原規格型號代換,并且要用品質好的不然裝上很有可能便會炸。
