JE701榨汁機為例子

文中以美的JE701型榨汁機為例子，電路如下圖所示，它是由電源總開關S3、調速電源開關R3、電機M、雙向可控硅（雙向晶閘管）Q1、穩壓管D1～D4等組成，如下圖1所顯示；電路板實體如下圖2所顯示。

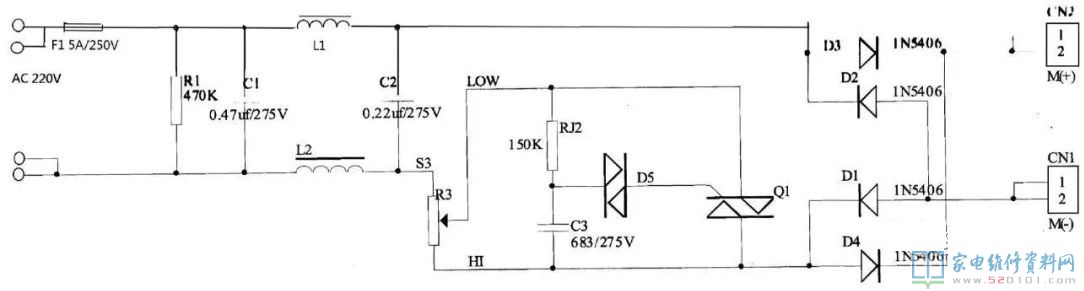

圖1

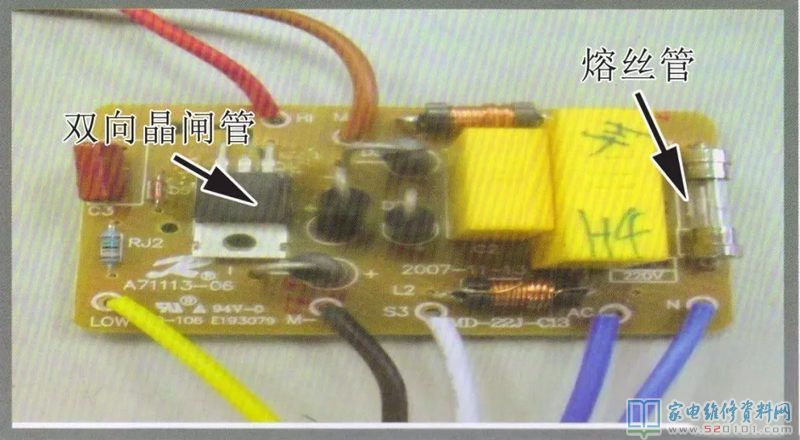

圖2

1．電壓鍵入電路
接入電源總開關S3后，電壓電壓根據保險絲管（熔斷器管）F1鍵入到電路內，經高頻率耦合電容C1和炫酷L1、L2構成的路線過濾器雙重過濾后，贈給電機供電電路。R1是C1、C2的泄流電阻器。
2．電機供電電路
經過濾后的電壓電壓經C2降血壓后，加到電阻器R3的一端，與此同時還加進雙向晶閘管Q1的T1極。調節3P使R3、RJ2、C3組成的電池充電控制回路開始工作，為C3電池充電。當C3的充電電壓做到雙重開啟二極管D5的轉折點電壓后，D5關斷，為Q1的操縱極G給予開啟電壓，使Q1關斷，從其T2極導出的溝通交流電壓經D1～D4橋式整流造成脈沖直流電電壓。該電壓經射頻連接器CN1、CN2為電機供電，使其推動刀頭轉動，完成打汁作用。
調節R3更改C3的電池充電速率后，可更改Q1的導通角尺寸，也就更改了Q1的T2極導出電壓的多少。Q1導出電壓高時，根據整流器為電機給予的工作中電壓擴大，電機轉速比擴大，相反反過來。那樣，根據調節R3就可以更改處理速率。

3.常見問題維修
（1）電機不轉
該常見故障的首要緣故：
1）供電路線出現異常，
2）電源開關S3引路，
3）雙向晶閘管Q1或其開啟電路出現異常，
4）電機或其直流電供電電路出現異常。
最先，測電源插座的電壓電壓是不是一切正常，若異常，檢查電源插座；若電壓一切正常，拆卸外殼后檢查熔斷器管F1是不是融斷，若熔斷，表明有流狀況；若一切正常，表明電機或其供電電路出現異常。
確定F1融斷后，在路檢查C1、D1～D4是不是一切正常，若出現異常，與F1拆換就可以；若一切正常，檢查Q1是不是穿透，若是，還應檢查D5、電機是不是一切正常；若Q1正常，檢查電機運行是不是遇阻，若是，解決后就可以故障檢測；若電機一切正常，表明F1是當然毀壞。
確定F1一切正常后，檢查S3是不是引路，若開路，拆換就可以故障檢測；若一切正常，測電機有沒有供電電壓；若有，表明電機出現異常；若沒有，表明電機供電電路出現異常。這時，測Q1的G極有沒有開啟電壓鍵入，若有，檢查Q1、D1～D4；若沒有，測R3的可調式端有沒有電壓導出，若有，查RJ1、D5、C3；若沒有，檢查R3、C2、L1、L2是不是引路，C3是不是穿透就可以。
（2）電機轉速比調節范疇窄
該常見故障的首要緣故：
1）雙向晶閘管Q1出現異常，
2）R3、RJ1電阻值擴大，
3）C2容積減少，
4）C3、D5出現異常，
5）D1～D4異常。
調節R3時，測Q1的G極鍵入的電壓是不是一切正常，若正常，檢查Q1、D1～D4；若異常，測C2導出的電壓是不是一切正常，若出現異常，檢查C2及路線；若一切正常，檢查D5是不是關斷電阻器大，若是，拆換就可以；若一切正常，檢查R3、RJ1是不是電阻值擴大，若是，拆換就可以；若一切正常，檢查C3是不是走電或容積不夠就可以。
（3）電機轉速比過快
該常見故障的首要緣故：
1）Q1或D5穿透，
2）R3出現異常。
在路精確測量Q1、D5是不是一切正常，若異常，拆換就可以故障檢測；若一切正常，檢查R3。
