一般排煙道式天然氣熱水器的原理

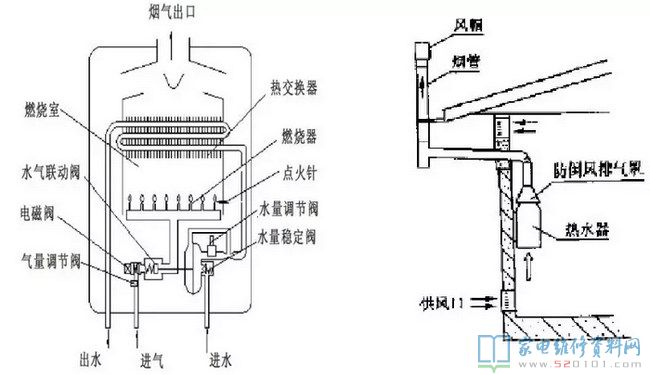

一、一般排煙道式天然氣熱水器的原理

工作原理：電熱水器根據操縱燃燒火孔眼來節約天然氣，一切正常檔所有火孔燃燒，環保節能檔一部分火孔燃燒，實際總數依型號規格定。
實際意義：

①節約天然氣，冬夏天的飲用水溫差比較大，尤其時華北地區，溫度差最大可達15℃上下。前邊電熱水器總流量界定中提到一個‘升溫’的定義，能夠看見一樣設置出水量溫度為40 ℃，一年四季必須加溫的‘升溫’就會有非常大區別，假如夏季也用冬季的燃燒火力點便會導致天然氣的消耗。
②避免溫度太熱，如上邊提及的一年四季飲用水溫差，假如在夏季應用同冬季一樣的燃燒火力點，便會施展溫度渡過高，覺得燙。

二、關鍵構件基本原理及功效

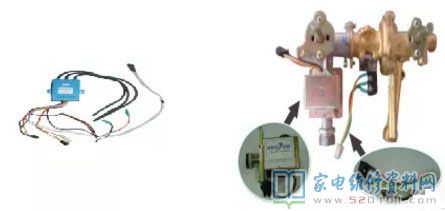

1、脈沖點火器：是整機電熱水器商品的“人腦”，接受和導出操縱數據信號，以完成電熱水器的自動控制系統。
2、水氣聯動閥：由水油路板、閥門體、電磁閥、微動開關等構成。運用壓力來操縱天然氣的打開和斷開。當電熱水器有流水落伍，運用水的壓力差，使連動小徑向偏移；開啟氣缸，與此同時微動開關合閉，接入脈沖點火器開關電源逐漸打火，開啟電磁閥，燃燒器進氣口逐漸燃燒。

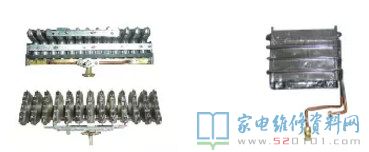

3、燃燒器：由噴氣式飛機管、噴氣咀、單獨一個燃燒器及其燃燒器基座等構成，功效是完成易燃氣體燃燒。
4、換熱器：別名儲水箱，由空調銅管和傳熱金屬片構成。功效是將燃燒器燃燒的熱量傳遞給排水，使電熱水器有源源不絕的冷水排出，是一個效率高的熱傳導構件。

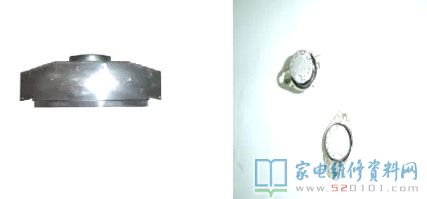

5、集煙罩：燃燒時發生的煙塵、有機廢氣通過集煙罩集中化，通管排排風管當然排到戶外，使室內空氣質量不會受到環境污染。
6、限溫器：當出水量溫度出現異常太熱時（溫度≥77℃），電熱水器會自動開關機。當溫度下降后，再次啟動應用。

三、常見問題剖析及解決方式
（1）、試壓、換氣，不打火
造成緣故
1. 充電電池沒電或電池返潮銹蝕不導電性；
2. 微動開關壞；
3. 脈沖點火器常見故障；
4. 壓力不足，微動開關支撐架未開啟
5. 進水閥里水控機膜壞；
6. 轉動微動開關支撐架壓片糖果不靈便。
檢修方式
1. 更換新充電電池或電池；
2. 更換微動開關；
3. 更換脈沖點火器；
4. 待壓力充足繼續使用或提升增壓水泵。
5. 更換水控機膜；
6. 更換或調節轉動微動開關支撐架。
（2）、試壓、換氣，單脈沖充放電，卻打不著火
造成緣故
1. 電磁閥壞；
2. 標準氣壓過高，抵住電磁閥，使電磁閥無法打開。
3. 脈沖點火器不可以給予開閥信息內容給電磁閥。
4. 電池容量不夠，是電磁閥無法打開。
檢修方式
1. 更換電磁閥
2. 更換燃氣減壓閥。
3. 更換電磁閥。
4. 更換新充電電池。
（3）、點火時，能起火，點火終止后馬上發動機熄火，有時候必須點2、3次以上才可以點燃
造成緣故
磁感應針積炭或磁感應針與火排中間的間距超出5mm
或磁感應針感應欠佳（觸碰不太好）
檢修方式
更換磁感應針或調節磁感應針與火排間距在3-5mm。
（4）、一切正常燃燒后發生打火狀況
造成緣故
1. 脈沖點火器常見故障；
2. 溫度控制器短路故障或毀壞；
3. 混水閥造成；
4. 壓力不穩定，使微動開關全自動校準，關掉設備，
檢修方式
1. 更換脈沖點火器；
2. 查驗溫度控制器路線或更換溫度控制器；
3. 混水閥壞或熱冷調校時，涼水工作壓力使電熱水器內部產生的工作壓力縮小，使微動開關全自動校準，關掉設備，拆卸或更換混水閥；
4. 在進水口上提升增壓水泵。
（5）、外部壓力無變動時，出水量時大時小而造成振動和噪音
造成緣故
水流傳感器毀壞，不可以減壓穩壓閥導致滲水工作壓力無法得到平穩調整。
檢修方式
調節或更換水流傳感器。
（6）、調供氣量時火滅掉
造成緣故
1． 氣閥心安反或氣閥心孔阻塞；
2． 調到文火時，磁感應針相對高度較高，磁感應不上火苗數據信號而滅掉；
3． 天然氣工作壓力不夠。
檢修方式
1. 重裝或清理氣閥心；
2. 調節磁感應針與火排間距在3-5mm;
3. 調節標準氣壓或更換調壓閥。
（7）、火爆起煙和火苗外外溢儲水箱外邊
造成緣故
儲水箱吸熱反應片有雜質阻塞或積炭；
檢修方式
將儲水箱拆下來，自來水清理吸熱反應片的積炭或臟物；
（8）、儲水箱空調銅管滲水
造成緣故
有砂眼或長時間應用空調銅管浸蝕破孔
檢修方式
將儲水箱拆下來，到本地技術專業錫焊修理部（如：水箱修理部），不可以電焊焊接的，更換儲水箱。
（9）、燃燒時起煙
造成緣故
1. 第一次應用，因為燃燒器表層的防銹劑遇熱產生；
2. 應用氣動閥門與設備規定不符合；
3. 應用一段時間后忽然起煙，因為排排風管或儲水箱吸熱反應片阻塞；
4. 單雙排火排起煙，燃燒器的引射管中有臟物，阻攔一次氣體與天然氣的混和而致。
檢修方式
1. 讓其燃燒一陣，煙當然消退；
2. 換回來合適設備的氣動閥門；
3. 清除或清理排排風管和儲水箱；
4. 清除或清水清理燃燒器。
（10）、燃爆
造成緣故
1. 天然氣工作壓力過高，使打火時天然氣濃度值超過打火極限；
2. 充電電池電力工程不夠，造成火花放電工作頻率及抗壓強度降低，不可以按時引燃；
3. 點火針與火排上的打火極片間距歪斜，不利天然氣立即引燃。
檢修方式
1. 調節或更換調壓閥；
2. 更換新充電電池；
3. 調節點火針部位或間距。
（11）、啟動，顯示器工作溫度，但別的無反映
造成緣故
1. 脈沖點火器壞；
2. 微動開關壞；
3. 閥身體內連動小軸不校準或電源開關支撐架拔叉安裝不正確。
檢修方式
1. 更換脈沖點火器；
2. 更換微動開關；
3. 調節水控機設備、穩壓電源或更換連動小軸，或重裝拔叉片部位。
