啟邁斯Q7健身車上電后無反映

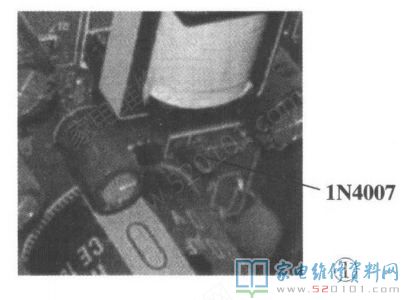

一臺啟邁斯Q7健身車，上電后無反映。拆機取下電源板，用數字萬用表檢驗，發現商業保險短路，整流管、開關管、導出二極管內未見異常。拆換商業保險后上電，仍無反映。查驗開關電源電路推動集成ic外圍電路，發現其配電整流二極管（型號規格：1N4007）短路故障，如下圖1所顯示。更換后調試，常見故障清除。
