電風扇電路原理圖

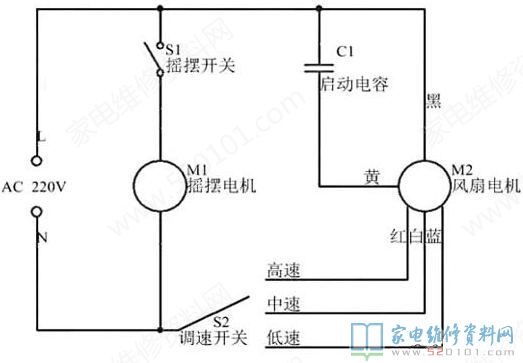

下面的圖是一看簡易典型性的電風扇電路電路原理圖，此電路一共可以分成三絕大多數，最左側的220V交流電電路，正中間的擺動電路，最右面的離心風機電路。電風扇電機是單相電溝通交流電機，它的內部有兩個繞組，一個叫運作繞組（也稱主繞組），另一個變成運行繞組（也變成副饒組）。運行電路由分相電容器構成，使主輔繞組在區域上間隔90°電視角。

調速電路是串連一個串聯電抗器調速電源開關構成，根據調電感尺寸，來更改電機的工作電壓完成調速。弄搞清楚這一電路圖后，足夠維修電風扇了。

實際上，電風扇的電路電路原理圖就那么簡單，是否一瞬間感覺電風扇也不是那麼繁雜了。
