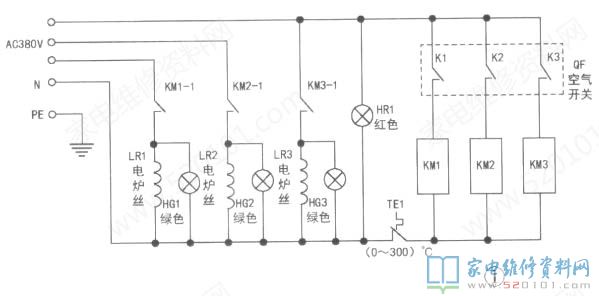

中北ZB-68型商用電熱鍋具備煲燙、煲飯、煮粥、煮燉等各種作用，普遍適用于大中型飯店或餐廳。該電熱鍋選用三相四線制配電方法，至大功率9kW，加熱溫度在100-300°C中間可調式。常用溝通交流接觸器KM1-KM3，電加熱爐絲LR1?LR3及指示燈HRLHG1?HG3工作標準電壓都為AC220V，電源電路如下圖1所顯示。

接通開關電源后，鮮紅色指示燈HR1亮，這時再合上空氣開關K1，溝通交流接觸器KM1得電吸合，其動臂觸點KM1-1接通(接觸器上邊及下邊的三個觸點全是用聯接片連通的，以增加接觸面總面積)，電加熱爐絲LR1得電工作中，與其說相匹配的翠綠色指示燈HG1亮。轉動溫控旋紐TE1，可調整設置溫度。依據加熱必須，可先后開啟空氣開關K2、K3，相對應的接觸器KM2、KM3得電吸合，其接觸面KM2T、KM3T接通，電加熱爐絲LR2、LR3逐漸加熱工作中，相對應的翠綠色指示燈HG2、HG3亮。

故障狀況1：接通開關電源，指示燈HR1亮，合上空氣開關K1?K3，整體不加熱。

剖析維修：蓋上3個空氣開關后，接觸器無吸合聲，分辨公共性電源插頭有短路狀況。用萬用表測量溫度控制器TE1兩邊電阻值，一直為無窮，分辨TE1毀壞，更換后故障清除。

故障狀況2：接通開關電源，指示燈HR1亮，加熱指示燈LR2、LR3也亮，電熱鍋不會受到操縱就逐漸加熱。

剖析維修：沒有合上空氣開關K2、K3，LR2、LR3亮，表明接觸器KM2、KM3動臂觸點黏連，自始至終處在接通情況。拆卸KM2、KM3機殼，發覺其接觸面積一直處在向內吸合情況，這表明接觸面黏連比較嚴重。換用同樣型號接觸器后，故障清除。

故障狀況3：接通開關電源，指示燈亮，但電熱鍋加熱速度比較慢；

剖析維修：拆卸機殼，用萬用表測量三根加熱爐絲的阻值，發覺LK2短路，更換后故障清除。
