X0G50一428G型全自動洗衣機變速電源電路

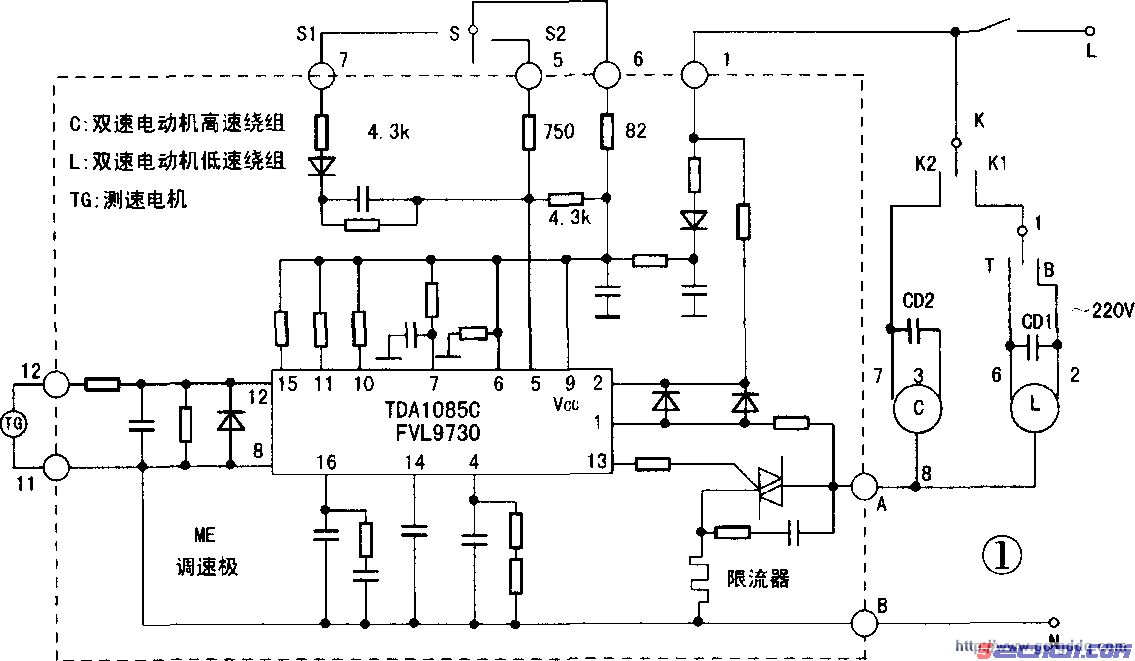

X0G50一428G型全自動洗衣機變速電源電路如下圖1所顯示。TDA1085C的⑤腳和⑨出腳間的電源電路為轉速設定電路。⑤腳為設定速率數據信號鍵入端，⑨腳為V∞、端。在⑤腳和⑨腳問的4個電阻組成電阻互聯網(速率設定互聯網)，連接的電阻值，不一樣集成ic獲得的標準工作電壓也不一樣。
程序控制器K線操縱清洗和脫水的變換，1線操縱電機正反轉，s線調節脫水轉速。當K與K1接入、S懸在空中時，TDAl085的⑤腳和⑨出腳間電阻為4．3kΩ，清洗電動機L(即單速電動機的低速檔繞阻)推動滾桶以55r／min的轉速作清洗運行；當K與K1、S與S1與此同時接入時，⑤腳和⑨出腳間多連接一只4.3kΩ電阻及二極管等元器件，電動機L推動滾桶以100r／min轉速作脫水前的擺勻運行；當K與K2、S與S2接入時，⑤腳和⑨腳間接性入電阻是4．3kΩ與82Ω和750Ω電阻并接互聯網，電動機C推動滾桶以800r／min轉速作快速脫水運行。那樣，根據程序控制器接觸點的變換促使單速電動機具備4種轉速。
限速電動機TG將機械設備轉速以工作電壓方式(即抽樣工作電壓)運輸至TDA1085C的12腳。通過TDA1085C內部解決后由13腳導出開啟單脈沖，操縱晶閘管導通角，使電動機做到設定轉速。
