XQG50-868型全自動洗衣機的脫水運行可以無極調速，其低速檔和最快速中間無極調速。低速檔脫水時，程序控制器接觸點24與04接入，將調速板上的定值電阻連接轉速設置電
路，電機C推動滾桶以550r／min轉速脫水；快速脫水時，程序控制器接觸點24與4接入，調整ST脫水轉速可在55~850r／min中間持續轉變。

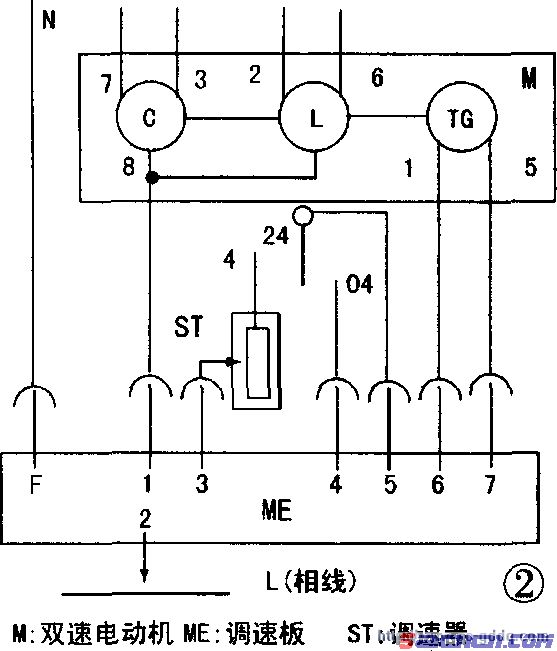

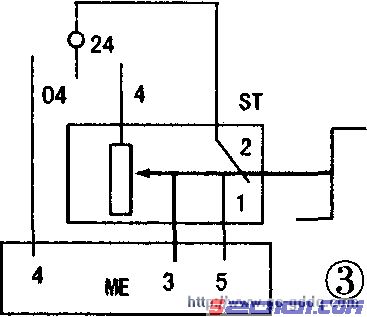

一般的調速器都是有脫水或不脫水切換開關。XQG50—868型全自動洗衣機脫水電機C的電路上配有脫水電源開關，所以調速器上沒有電源開關。在圖2一樣的電路上選用帶按鈕的調速器，則組成如下圖3所顯示的電路。
選用該電路，若要脫水，務必開啟調速器，使調速器電源開關1與2接入，才可以組成脫水轉速設置電路，完成脫水運行。后者是全自動洗衣機中較常用的調速電路。
