全自動隔熱保溫電飯鍋電源電路

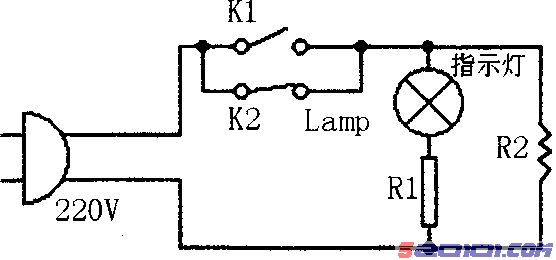

圖內為一般全自動隔熱保溫電飯鍋電源電路。R1為標示氖燈的功率電阻，R2為電熱盤里的發燙元器件。電熱上面還固定不動有雙金屬恒溫器，電飯鍋的控溫規定為60～80℃。當溫度小于這一范疇時，電阻帶彎折，接觸點K2斷掉電熱盤開關電源，使煮好的飯?zhí)幵?0～80℃的隔熱保溫環節。

K1為磁鋼限溫器電源開關接觸點。磁鋼限溫器安裝在熱盤的中間，用于操縱底鍋溫度在103±2℃，以確保不煮夾生飯或焦飯。
一般電飯鍋的運行流程如下所示：
送上開關電源，因為放好米水的內鍋溫度小于70℃，因此K2合閉，顯示燈亮。做飯時要撳下按鍵使K1合閉，K1和K2并接工作中使電熱元器件R2得電發燙，鍋內溫度升到70℃以上時，K2斷掉。當?shù)族仠囟壬?03℃時，磁鋼限溫器姿勢，其接觸點K1也全自動斷掉，表明飯已煮開斷開了電熱盤開關電源，電飯鍋進到隔熱保溫環節。因此鍋內溫度漸漸地逐漸降低，約降到70℃下列時，電阻帶恒溫器又使K2全自動合閉，接入電熱盤開關電源，鍋內溫度又回暖。恒溫器這般頻繁姿勢，使鍋內白米飯?zhí)幵陂L期的全自動隔熱保溫情況(60～80℃)。
