電子器件保溫電飯鍋的原理圖

電子器件保溫電飯鍋的蓋子和襯煲通過精心策劃，熱原分派有效，溫度穩定，操縱精確，使白米飯長期保溫而不容易發硬，維持綿軟爽口。

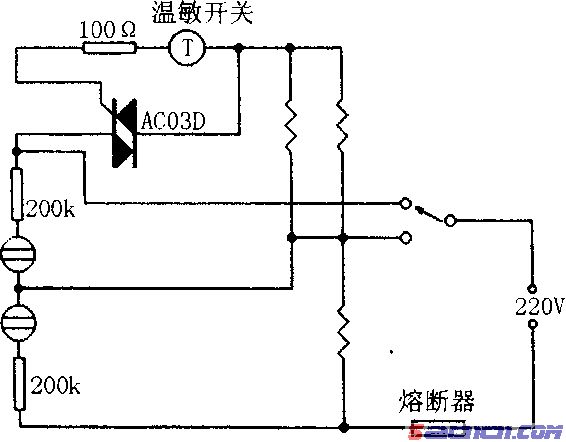

圖內為日立RZ-1840Y型電子器件保溫電飯鍋的原理圖。煮飯加熱管與一般電飯鍋的電加熱盤相近，為主導電加熱器。其操縱也與一般電飯鍋一樣，受磁瓦限溫器的撥動開關“煮飯”檔觸點操縱，當鍋身溫度做到103℃時，“煮飯”觸點全自動斷掉，并使撥動開關“保溫”檔觸點接入。
在配電控制回路中還串入一只溫度斷路器，當磁瓦限溫器失效，或其它緣故使鍋身溫度超出150℃時，它立即融斷，斷開開關電源，合理地避免鍋身和加熱管燒毀。
