電滋爐全能電路板的原理

文中簡述：因為電磁爐品牌諸多，許多仿冒電滋爐的銷售市場擁有量也非常大。這種電滋爐一旦毀壞后，尤其是單片機損壞后難以修補，有一些零配件也不易購買到，全部電滋爐就基本上損毀了?，F階段在電子城上產生了電滋爐通用性電路板，也稱全能電路板。這類電路板結構簡易，體型小，大電磁線圈盤和小線圈盤可以根據漏線變換應用， 18V和 12V風扇電機電壓可選，價錢也相應較低，很有銷售市場。文中詳細介紹一款標明為精彩紛呈高新科技的電滋爐全能電路板的原理。

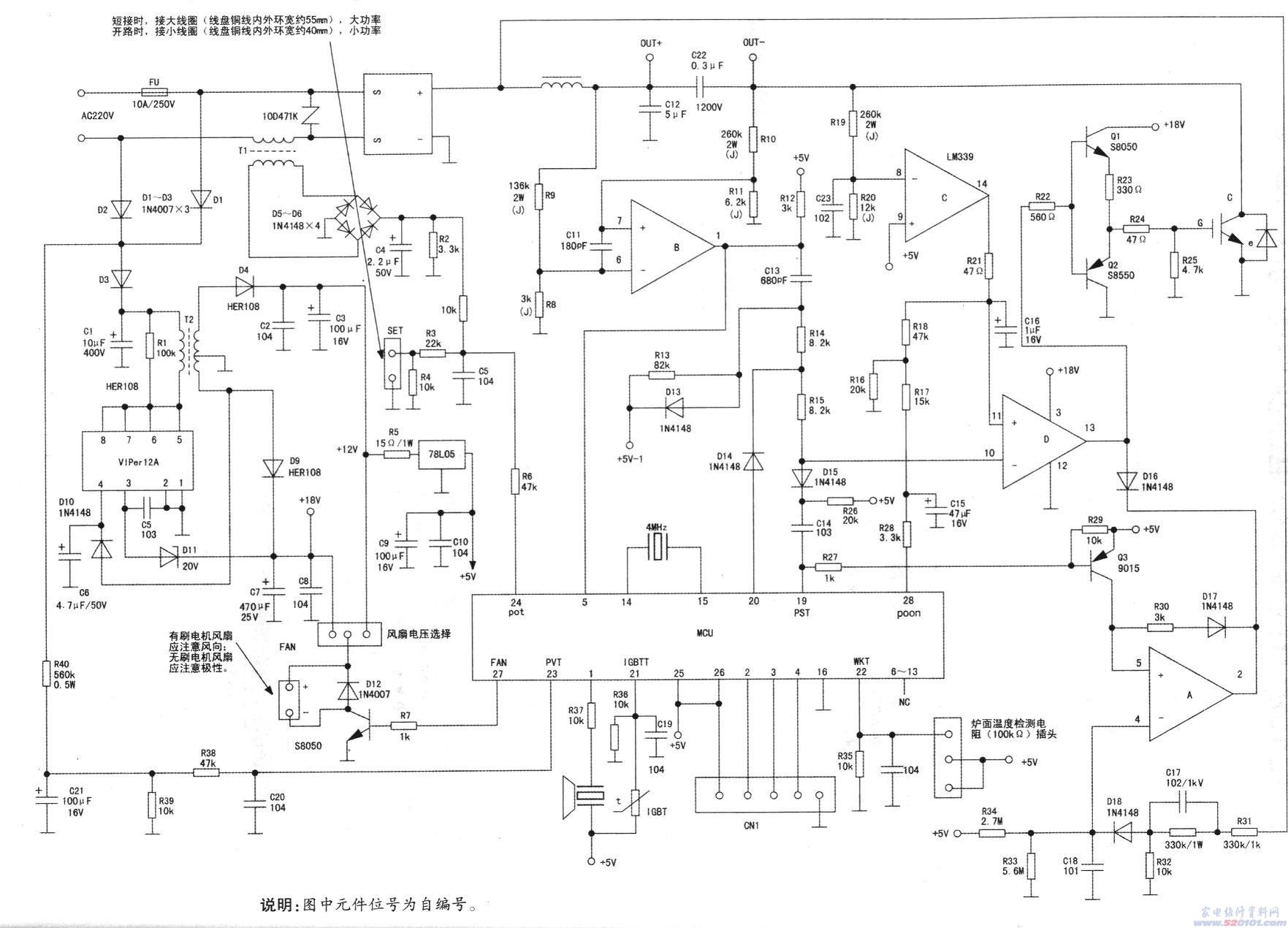

1．整體電路原理詳細介紹

當電滋爐接入主機電源后，造成 18V、 12V和 5V直流電電壓，單片機電路校準，各模塊電路進到待機狀態。
按住開機鍵后，單片機的20腳待機端口號輸出低電頻，使電壓電壓比較器U3C進到運行狀態；19腳啟動端口號旋轉為低電頻，使IGBT進到第一次關斷情況，隨后經同歩電路和鋸齒狀波電路的功效，使加溫電磁線圈盤與高頻率串聯諧振電容器C3產生高頻率震蕩(詳見下面啟動電路原理剖析)。 電滋爐調整在不一樣輸出功率檔位時，經電壓互感器意見反饋回單片機24腳的電壓值不一樣，單片機全自動輸出與所調整輸出功率相對應的脈沖寬度調制電壓數據信號PWM的pwm占空比。此外，各協助模塊電路也進到運行狀態。 當再度按住啟動(開、關同用一功能鍵)鍵后，單片機的20腳輸出高電平，與此同時28腳終止輸出脈沖寬度調制電壓數據信號PWM，將電壓電壓比較器U3C的⑩腳(正相反輸入端)的脈沖信號強制性提升，U3C11腳(積分電路輸入端)的脈沖信號降低，進而使IGBT截至，電滋爐停止工作。

2．模塊電路原理剖析 (1)低電壓直流穩壓電源電路原理 這款電路板的低電壓直流穩壓電源電路以電源開關集成化電路VIPer12A(見第2章相關內容)為關鍵，外部配上非常少的公司分立電子器件，電路很簡約，工作中電壓范疇寬，在許多牌子的電滋爐中都有運用。電路如下圖4-5-1所顯示。 實際原理是： 220V溝通交流電壓經二極管D1、D2及整流橋堆BR1中的二只負級二極管半波整流后，得到的脈沖電壓經防護二極管D3、電容器C12過濾后，加至開關變壓器T1初中級的一端，另一端接開關電源電路集成化電路U1的⑤、⑥、⑦、⑧腳。在開關變壓器T1的次級線圈得到2組溝通交流低電壓，各自經二極管D5、D6整流器，再經電容器C8、C9、C10、C11過濾后，得到 18V和 12V電壓。與此同時， 12V電壓經功率電阻R5過流保護，穩壓管集成化電路U2穩壓管、電容器C13和C14過濾后，得到 5V電壓。

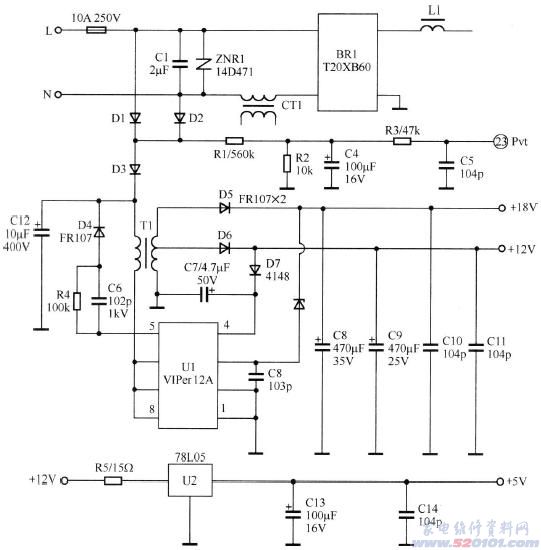

圖4-5-1 低電壓直流穩壓電源電路

二極管D4、電阻器R4及電容器C6構成反峰電壓消化吸收電路以維護U1內部的整流管，避免反峰電壓將其穿透毀壞。 (2)啟動電路的原理 該電路電腦主板的啟動電路基本原理如下圖4-5-2所顯示。

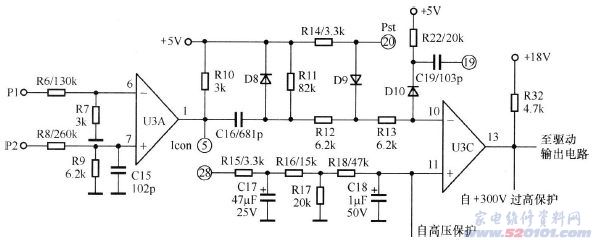

圖4-5-2啟動電路

實際原理如下所示： 在電滋爐處在待機狀態時，同歩電路的電壓電壓比較器U3A的⑦腳(積分電路輸入端)的電壓(約為7．22V)高過⑥腳(正相反輸入端)的電壓(約為6．99V)，①腳(輸出端)輸出為高電平，與此同時單片機的19腳(啟動端口號)、20腳(啟動端口號)輸出均為高電平，促使推動電壓數據信號輸出級的電壓電壓比較器U3C的⑩腳(正相反輸入端)的電壓(約為 5V)高過11腳(積分電路輸入端)的電壓(約為0V，因單片機的28腳未輸出脈沖寬度調制電壓數據信號PWM)，13腳(輸出端)輸出為低電頻，推動電壓數據信號輸出級的三極管Q1截至，Q2關斷，經電阻器R35將IGBT的基極接地裝置，使IGBT靠譜截至。 按住開機鍵后，單片機的19腳和20腳均輸出為低電頻，28腳輸出與電滋爐所調輸出功率檔位相對應的脈沖寬度調制電壓數據信號PWM。20腳輸出低電頻后，二極管D9截至， 5V電壓對電壓電壓比較器U3C的⑩腳電位差不造成危害。19腳輸出低電頻后，一方面經電阻器R23引至三極管Q4的基極，促使 5V電壓加至電壓電壓比較器U3B的⑤腳(積分電路輸入端)，以確保二極管D11截至，對推動電壓數據信號輸出級電路沒有危害；另一方面，該低電頻經電容器C19藕合后，促使電壓電壓比較器U3C的⑩腳電壓瞬問小于11腳的脈沖寬度調制電壓數據信號PWM(具體是通過電阻器R15、R16、R17、R18及電容器C17、C18積分過濾后的直流電電壓)，13腳(輸出端)旋轉為高電平，三極管Q1關斷， 18V電壓經電阻器R34、R35加至IGBT的基極，IGBT因得到推動電壓而進到飽和狀態關斷情況。 IGBT進到飽和狀態關斷情況后，同歩電路的電壓電壓比較器U3A的⑥腳(正相反輸入端)的電壓高過⑦腳(積分電路輸入端)的電壓，①腳(輸出端)旋轉為低電頻， 5V電壓經電阻器R11向鋸齒狀波電容器C16電池充電。當電容器C16電池充電一段時間后，電壓電壓比較器U3C的⑩腳電壓又高過11腳(積分電路輸入端)的電壓，13腳(輸出端)又旋轉為低電頻，三極管Q1截至，三極管Q2關斷，將IGBT的基極經電阻器R35接地裝置，以保證IGBT立即、靠譜截至。 當IGBT截止后，因為電感器中的電流量不可以基因突變，在加溫電磁線圈盤兩邊磁感應造成反方向感應電動勢。該反方向感應電動勢一方面促使同歩電路的電壓電壓比較器U3A的⑦腳(積分電路輸入端)的電壓高過⑥腳(正相反輸入端)的電壓，①腳(輸出端)又旋轉為高電平，鋸齒狀波電容器經二極管D8、電阻器R10開展充放電；另一方面，該反方向感應電動勢向高頻率串聯諧振電容器C3電池充電，然后電容器C3又向加溫電磁線圈盤充放電，進而產生震蕩。 當鋸齒狀波電容器C16充放電一段時間后(這時反方向感應電動勢早已消退)，電壓電壓比較器U3C的⑩腳(正相反輸入端)的電壓又小于11腳(積分電路輸入端)的電壓，13腳旋轉為高電平，促使IGBT再次進到飽和狀態關斷情況。這般循環系統，促使加溫電磁線圈盤與高頻率串聯諧振電容器C3產生高頻率震蕩。 (3)同歩電路的原理 這款電腦主板的同歩電路基本原理與別的電滋爐的同歩電路的原理同樣，在這里不會再多述，閱讀者可自主剖析其原理。 (4)炒鍋檢驗電路的原理 這款電磁爐主板的炒鍋檢驗基本原理為單脈沖記數式，電路基本原理見圖4-5-2。 單片機的⑤腳為炒鍋檢驗端口號，該端口接同歩電路的電壓電壓比較器U3A①腳輸出端。當按住開機鍵后，加溫電磁線圈盤與高頻率串聯諧振電容器產生高頻率震蕩，在電壓電壓比較器U3A的①腳(輸出端)輸出一系列波形電壓數據信號。該波形電壓數據信號送進單片機的⑤腳，即炒鍋檢驗端口號。當電滋爐上置放有符合規定的炒鍋時，高頻率震蕩的動能被炒鍋消化吸收，這時的高頻率震蕩等同于是阻尼振蕩，在單位時間內，送進單片機的單脈沖數量就少，單片機經與其說內部的指標值較為后，分辨在電滋爐臺表面置放有適宜的炒鍋；當電滋爐臺表面未置放炒鍋，或是所置放的炒鍋的部位、材料、規格不符合規定時，震蕩等同于是自由振蕩，在單位時間內送進單片機的單脈沖數量就多，單片機經與其說內部的規范標值較為后，分辨在電滋爐臺表面未置放炒鍋或是所置放的炒鍋不符合規定。通過一段時間后，假如仍無適合的炒鍋，單片機將全自動關機。 (5)輸出功率整定值電路的原理 這款電磁爐主板的輸出功率整定值電路的基本原理與別的電滋爐的該一部分電路相仿，選用電壓互感器開展電流量抽樣，但因為這也是全能電路板，因此多了大、小加溫電磁線圈盤挑選電路。其電路如下圖4-5-3所顯示。

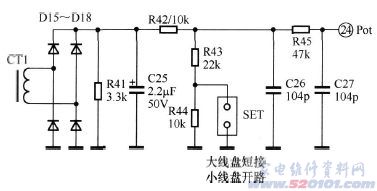

圖4-5-3輸出功率整定值電路
實際原理是： 在電滋爐工作中后，在電壓互感器CT1的次級線圈磁感應得到隨工作中電流量同歩轉變的溝通交流低電壓，該溝通交流低電壓經二極管D15～D18整流器、電容器C25過濾后，得到較光滑的直流電電壓(電流量意見反饋電壓數據信號)。該直流電電壓經電阻器R42、R43、R44分壓電路后，再經電阻器R45連接單片機的24腳。 當電滋爐工作中電流量擴大時，意見反饋回單片機24腳的直流電電壓就高，因此單片機全自動調小28腳輸出的占空比調電壓數據信號PWM的pwm占空比，使輸出電流量減少；相反，當意見反饋回單片機的24腳的直流電電壓低時，單片機就全自動擴大28腳輸出的脈沖寬度調制電壓PWM的pwm占空比，使輸出電流量擴大。 大、小加溫電磁線圈盤挑選電路的機理是：當電路中接大加溫電磁線圈盤時，用輸電線將電阻器R44短路，以減少單片機的電流量數據信號的意見反饋量；當電路中接小加溫電磁線圈盤時，不短路電阻器R44，以擴大單片機的電流量意見反饋量。 (6)推動電壓數據信號輸出電路的原理 這款電滋爐全能電腦主板的推動電壓數據信號輸出電路非常簡單，在這里也不會再多述。 (7)髙壓維護電路的原理 這款電磁爐主板的髙壓維護電路如下圖4-5-4所顯示。 電壓電壓比較器U3D的⑧腳(正相反輸入端)各自經電阻器R19、R20引至IGBT集電結和開關電源負級，得到約1．42V的電壓；⑨腳(積分電路輸入端)接 5V電壓；14腳(輸出端)經電阻器R21引至電壓電壓比較器U3C的11腳，即脈沖寬度調制電壓數據信號PWM的輸入端。 在通常情況下，電壓電壓比較器U3D的⑨腳(積分電路輸入端)的電壓高過⑧腳(正相反輸入端)的電壓，14腳(輸出端)等同于與電路斷掉，對電壓電壓比較器U3C的11腳電壓沒有危害。當IGBT的集電結電壓超出1100V時，電壓電壓比較器U3D的⑧腳(正相反輸入端)的電壓(約為5．1V)高過⑨腳(積分電路輸入端)的電壓( 5V)，14腳(輸出端)等同于接地裝置；電壓電壓比較器U3C的11腳(積分電路輸入端)的電壓經電阻器R21接地裝置，促使IGBT截至，以完成髙壓維護的目地。[Page]

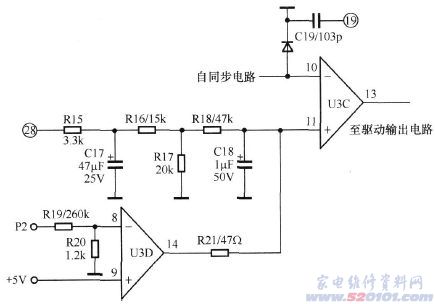

圖4-5-4髙壓維護電路

(8) 300V電壓過高保護電路的原理
300V電壓過高維護電路如下圖4-5-5所顯示。

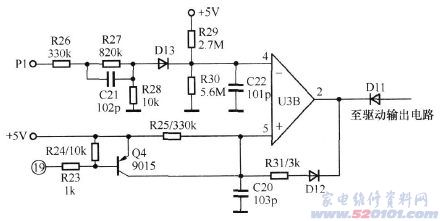

圖4-5-5 300V電壓過高維護電路

300V電壓經電阻器R26、R27、R28分壓電路后，得到約2．67V的電壓，該電壓經二極管D13防護后引至電壓電壓比較器U3B的④腳(正相反輸入端)，④腳與此同時經電阻器R29、R30各自接 5V電壓和開關電源負級，得到約3．37V電壓，加至④腳(正相反輸入端)；⑤腳(積分電路輸入端)各自經三極管Q4和電阻器R25接 5V電壓。 在通常情況下，電壓電壓比較器U3B的⑤腳(積分電路輸入端)的電壓(約 5V)高過④腳(正相反輸入端)的電壓(約3．37V)，②腳(輸出端)等同于與電路斷掉，對推動電壓數據信號輸出電路沒有危害。當 300V電壓因事(如浪涌保護器等)過高時，電壓電壓比較器U3B④腳(正相反輸入端)的電壓將高過⑤腳(積分電路輸入端)的電壓，②腳(輸出端)接地裝置，二極管D11關斷，將推動電壓數據信號輸出級的電位差降低，使IGBT截至，做到 300V電壓過高維護的目地。 (9)電壓溝通交流輸入電壓檢驗電路的原理 電壓溝通交流輸入電壓檢驗電路如下圖4-5-6所顯示。 原理是： 220V溝通交流電壓經二極管D1、D2及整流橋堆BR1整流器后，得到的脈沖直流電電壓經電阻器R1和R2分壓電路、電容器C4過濾后，再經電阻器R3送進單片機的23腳，即開關電源電壓檢驗端口號。

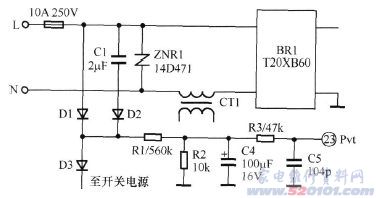

圖4-5-6電壓溝通交流輸入電壓檢驗電路

當溝通交流輸入電壓過高或過低時，送進單片機的23腳的電壓也伴隨著同歩轉變，單片機經與其說內部指標值較為后，傳出相對應命令。
3．常見問題的修理方式
這款電滋爐的電腦主板電路常見故障只需依照常見故障編碼所表明的含意開展維修就可以，在這里不會再多述。
