海棠雙桶洗衣機控制原理及維修經驗

普通型雙桶洗衣機在廣大農村占主要地位。本文以海棠牌雙桶洗衣機為例介紹控制電路原理及維修經驗。

一、電路控制原理

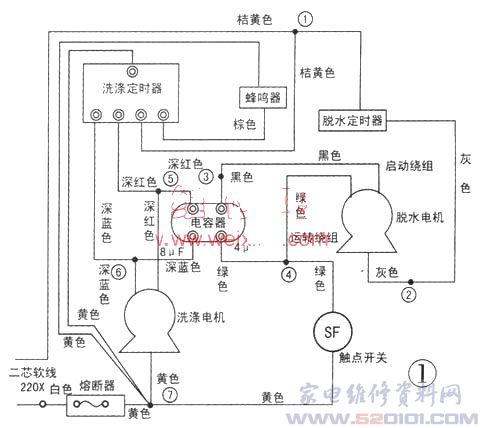

海棠牌雙桶洗衣機控制電路見圖l。220V電源通過二芯軟線進入熔斷器后分四路。
第一路供給蜂鳴器。洗滌定時器在洗滌時間結束前25秒接通蜂嗚電路，蜂嗚器告警以告知主人。
第二路供給洗滌定時器內的微型電機．由定時旋鈕控制其工作時間。
第三路接至洗滌電機繞組的公共引出端黃線⑦，另一端由定時器內功能開關(即洗滌方式選擇)外引出線(深紅色⑤、深藍色⑥)及并聯的8uF電容器構成回路。當定時器內微型電機工作時，帶動內部觸點交替變換，洗滌電機內兩繞組(5．6Ω)的電源通斷也在交替變換，使電機做正反運轉。以上三路的電源的另一端回路均由定時器桔黃色引出線①提供。
第四路通過觸點SF開關接至脫水電機運行繞組引出端④和4uF電容器一端。電容器的另一端接脫水電機的啟動繞組引出端③。脫水電機繞組的公共端②通過脫水定時器連至電源另一端構成回路，使脫水電機做逆時針運轉。觸點開關是由脫水桶蓋來控制的，掀起蓋板時，觸點斷開，電機停轉。

二、脫水桶不轉的維修經驗
脫水桶不轉在雙桶洗衣機的故障中比例較高。先扭動脫水定時器，看脫水桶電機是否轉動，應檢查熔斷器是否斷路。熔斷器斷路一般有兩種情況。一是自然熔斷，保險管內無痕跡。這是電源電壓不穩或負載過重造成的。二是熔斷器玻璃管內有發黑發黃的痕跡，有的甚至玻璃管炸裂。這是由于電源線或電機繞組內絕緣損壞而造成的短路。先找出短路部位并修復后，再換同規格保險管開機。
1．檢查脫水定時器：拆開洗衣機背后上部的長條蓋板，扭動定時器．聽有無發條嗒嗒的響聲。再拆開定時器后蓋，觀察兩觸點接觸是否良好。定時器常見的故障是發條斷裂、位移。現象是扭動定時器后不返回或立即彈回。有的定時器發條安裝在主軸上．拆開后蓋便于檢查；有的發條則裝在后蓋上，不宜拆卸，拆卸不當易造成發條紊亂。檢查定時器的通斷，最好的辦法是將定時器控制電機的兩根線短接，看電機是否運轉。
2．檢查脫水桶上蓋開關：上蓋開關的位置在脫水定時器旁側。上下掀動脫水簡蓋板，看開關的兩彈片接觸是否良好。可用細砂布磨光觸點，再用尖嘴鉗使觸點復位，保持接觸良好。
3．檢查脫水電機的啟動電容：脫水電機配用的電容器容量為4uF(有的洗衣機用5uF)。
電容器出現故障后，會產生下列情況：(1)電容量減小、漏電。使電機轉速緩慢，有時空載正常，負載無力；(2)電容失效，使電機不轉，有時可聽到較小的電磁聲；(3)電容擊穿，電機無法轉動．發出很大的電磁哼聲，電機發燙，并發出焦糊味。
斷開電容器的一根接線，短路兩電極后，用萬用表R×1k擋測量，表針向右擺動一個角度后返回阻值無窮大(表針擺動角度大小和電容器容量大小成正比)，則表示電容器正常。
如果維修現場沒有萬用表，采用代換也是一種快速辦法。海棠洗衣機采用的是連體電容，4uF電容和8uF組合在一起，這時可將8uF電容引線接到4uF電容線上試機。當然前提必須是8uF電容正常。
更換電容器時應注意以下幾點：(1)脫水電機輸出功率在40-45w之間的。配用4～4．5uF電容；功率在60W左右的應配用5～6uF電容。電容容量太小則電機無力；電容量太大會影響電機壽命。(2)啟動繞組接電容，接好后試機，電機應逆時針運轉，否則影響剎車性能。
4．檢查電機：檢查電機分兩步。

(1)外觀檢查：接通電源．聽脫水電機有無電磁聲。若有電磁聲而不轉，可以脫掉剎車，撥動連軸器，看電機運轉是否靈活。常見故障是電機的轉子和定子間隙變化。

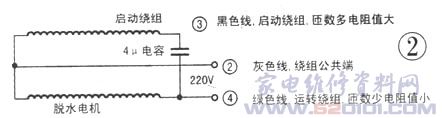

(2)繞組檢查：電機轉動靈活但仍不啟動，則需檢查繞組部分。斷開圖2所示的②③④三個接線端，萬用表Rxl0擋測啟動繞組(②-③)端電阻，正常值應在120～130Ω左右；測運行繞組(②～④)端電阻。正常值應在80～90Ω左右。測③～④端電阻值必然是②～③端和②～④端電阻之和。當不知道兩個繞組的標記時，可根據以上原則任意測兩次就可找到相關的繞組。一般規律是運轉繞組在幾十Ω左右：啟動繞組在幾十至一百多Ω左右。
繞組內部燒損嚴重的應重繞或更換電機。更換的電機應測試空載電流。脫水電機的功率一般在45～70W之間，用鉗形電流表檢測，電流應在0.3～0．6A之間。大于0．8A的，說明電機繞組短路或局部短路，工作幾分鐘后，鐵芯發燙。在更換電機后應檢查脫水筒密封圈的好壞，一般情況下，密封圈應同時更換。否則新換的電機因漏水會很快損壞。
依據筆者的維修統計，脫水電機的損壞，大部分是因為脫水桶底部密封圈長時間缺油(此部位加油很不方便)，磨損后而造成漏水。為了延長電機壽命。筆者采用一塊0．3～0．5mm厚的白鐵皮，面積能蓋住電機再稍大些即可，中間鉆一孔，孔的直徑小于連軸器盤。根據剎車盤的螺絲位置鉆三個小孔，將鐵皮固定在剎車盤下面，即使脫水桶少許漏水，也不會影響電機的使用。
5．機械部分引起脫水筒不轉的部位
(1)剎車線過長，剎車線調整座及支座損壞，導致電機抱閘，啟動困難。
(2)洗衣機長期停用．脫水桶軸和底部密封圈軸套因缺油銹蝕卡死。
(3)電機連軸器緊固脫水桶的螺絲松動，導致電機轉而脫水桶不轉。

三、洗滌桶不轉的維修經驗
脫掉洗滌電機傳動皮帶，扭動洗滌定時器，看電機是否轉動，會出現以下兩種情況。
1．電機運轉正常，但洗滌涌不轉
(1)傳動皮帶磨損、松弛造成丟轉打滑。更換皮帶及調整電機的安裝位置。
(2)減速器或波輪被卡住，軸套銹死。應更換波輪軸。
2．電機本身不轉
(1)電源正常，看電機通電后有無電磁聲。有電磁聲則關斷電源，撥動電機風扇，看轉動是否靈活。
(2)檢查電容器：海棠牌洗滌電機配用的電容容量是8uF。決定更換電容器時，應注意和洗滌電機功率的匹配。90W的電機用8uF電容；120W的電機用10uF電容。
(3)檢查洗滌定時器：海棠牌洗滌桶配用的是雙軸電動定時器，一個軸負責洗衣定時，其內無發條，由一只微型電機來帶動凸輪觸片工作。另一個軸負責水流選擇功能。

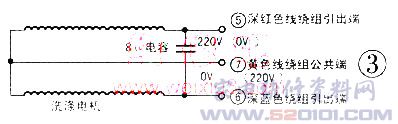

接通電源后．扭動定時器的定時旋鈕和水流功能旋鈕(輕柔洗、標準洗和單向洗)，看洗滌電機能否轉動。如只有一個擋能轉動．則是水流功能開關故障：如三個擋均無效，則是定時部分故障。通電扭動定時旋鈕，看能否回到零位。見圖3，剝開⑤～⑦或⑥～⑦絕緣線的少許部分，用萬用表250V擋測它們之間的電壓，應交替顯示出220V和0V(也可借助電筆測試)。如無電壓，表明定時器有故障。常見的故障有定時器內微型電機繞組燒壞．外接電阻及導線斷路等。定時觸片接觸不良。有時會發生洗滌電機單向運轉的故障。

檢查微型電機：卸下電機的外罩。測量微電機兩引出線阻值．應在20k左右。
檢查觸片：扭動定時旋鈕，再打開外殼，觀察觸片和觸點的狀態。電機及電源觸點應接觸緊密，通往洗滌電機一路(正或反)的觸點應接觸良好。也可用萬用表Rxl擋確定各觸點是接好。檢查時應斷開電源。
(4)若定時器及其電路正常，電機仍不運轉，則檢查電機繞組，見圖3。
因為洗滌電機要正、反向運轉。所以它的兩個繞組線徑，匝數都是一樣的。故直流阻值也一樣大。測⑤～⑦或⑥～⑦之間的阻值應在40Ω左右。⑤～⑥之間的阻值應是兩繞組的之和，在80Ω左右。不符合上述規律的，表明電機有故障，鑒別方法同脫水電機。其他型號洗衣機的洗滌電機繞組也大同小異，一般在20～50Ω左右。它和電機的輸出功率有關，功率大的電機，其繞組阻值小，反之則大。海棠配用的電機是90W，有的用120W。正常空載電流應在0．5~0．8A范圍內。
