滾筒洗衣機進水部件的檢修

滾筒式洗衣機的進水部件主要有水位開關和進水電磁閥自來水通過進水電磁閥，由水位開關控制進水量的多少。

一、水位開關

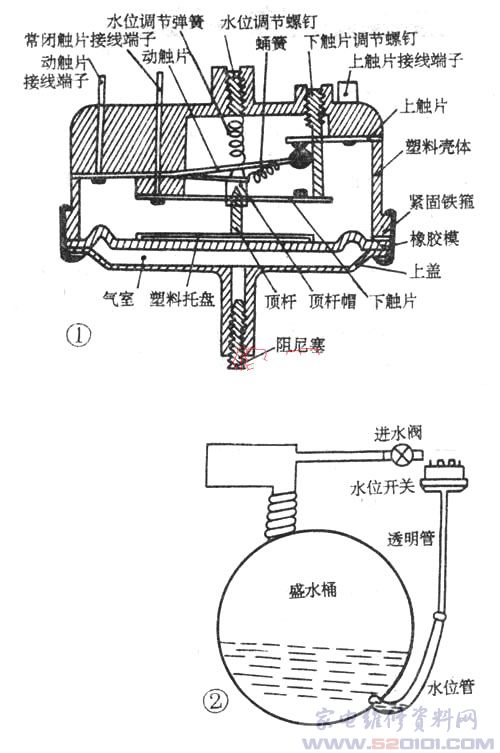

圖1是它的結構圖，主要由底蓋、動靜觸片、橡膠氣膜、頂蓋、調節螺釘和彈簧組成，其安裝位置如圖2。

1．工作過程
自來水通過進水閥流入盛水桶后．水位管的底端被封閉．盛水桶內的水量增加，水位管內的氣體壓強也在增加，此時水位開關氣室內的氣體壓強與水位管內的氣體壓強相等。當水位上升到橡膠膜承受的壓力值時，橡膠膜鼓起推動頂桿運動，使水位開關內的常吲觸點動作，使串接在水位開關回路中的進水電磁閥斷電，洗衣機進水停止。
與此同時，水位開關的常開觸點閉合。水位開關內設有兩組或三組觸片，分為雙水位或三水位，每組觸點的工作壓力不同，操作者可根據需求選擇不同水位。常開觸點閉合以后，給程序控制器送電，控制洗衣機的正、反方向運轉。洗滌結束并排水時，隨著水位的下降，水位開關氣室內的壓強減小，減小到一定值，橡膠膜復位。
2．故障排除
(】)洗衣機預洗結束并排完水后，重復洗滌動作，約等五分鐘后才開始進水。
這是水位開關復位慢，原因是水位開關氣室口內的阻尼太大。
排除方法：卸下洗衣機上蓋，取出水位開關。注意：應記錄不同顏色的導線與插頭連接的位置。取出氣室口的阻尼塞，減小阻尼的方法有：①用刀片清理和加深阻尼上的導氣槽，②割掉阻尼塞上端的五分之一，縮短氣流導程。
(2)洗衣機使用年久后出現進水量減少。這是水位開關內部調節彈簧彈性系數改變。

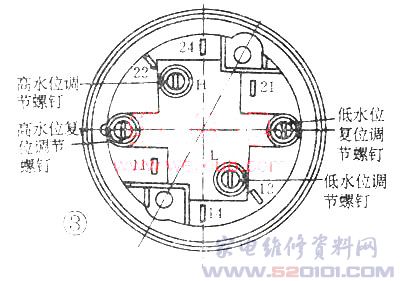

排除方法：圖3所示是水位調節螺釘，其中1字開頭的是高水位調節螺釘，2字開頭的是低水位調節螺釘。注意：21、22、24(或23)端子是高水位一組．標有“H”字樣；1l、12、14（或13)端子是低水位一組．標有“L”字佯。兩個水位調節螺釘?shù)姆较蚴且恢碌模聪蛳滦D(zhuǎn)調節進水量增加，向上旋轉進水量減少。該洗衣機的故障．只要將高低水位調節螺釘向下調整即可，調整時宜采用微調．達到所需水量。
(3)洗衣機在正常洗滌時又繼續進水．此時程控器并未調節在強制進水程序。這是水位開關慢漏氣造成的。造成漏氣的原因有兩種，一種是緊圍鐵圈密封不嚴，另一種是橡膠膜上有小孔。前者只要用鋼絲鉗將鐵圈重新緊固并防止漏氣就能解決，后者則需要更換水位開關。
(4)洗衣機進完水后不能進行洗滌。這是由于水位開關處于中間狀態所致。中間狀態就是常閉觸點斷開后，常開觸點卻沒有閉合，程控器沒有得電；
檢修時，先分清是高水位還是低水位，如果是高水位，就將高水位復位調節螺釘向外調，如果是低水位，則應調節低水位復位螺釘。

二、進水閥

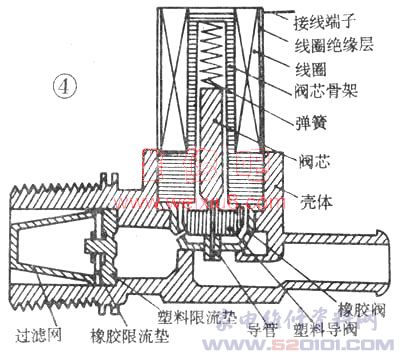

進水閥結構如圖4所示，由殼體、閥芯、線圈、橡膠閥、導閥、限流墊、過濾網等零件組成。進水閥一般為無填料函型導閥動作式，電磁閥的工作水壓為O．5～1mP。
1．工作過程
打開自來水龍頭而未接通洗衣機電源時．自來水依靠自身的壓力，通過橡膠閥與塑料導閥邊緣的小孔，將空氣與水一起壓入閥芯內部，閥芯周圍的壓強與自來水壓強相等．因而依靠自來水的壓力使橡膠閥封住進水口，自來水被控制。
當電磁閥線圈通電以后，閥芯玻吸起，內部壓力通過塑料導閥上的導管卸壓，此時依靠自來水的壓力將橡膠閥托起，水便通過自身的壓力流出閥體。當電磁閥線圈斷電時，閥芯受彈簧的壓力復位。封住進水口，自來水被控制。
2．故障排除：
(1)洗衣機接通電源．自來水壓力也正常，但進水閥不進水。檢查進水閥兩端電壓正常后，按下列步驟檢修。
a．電磁閥塑料過濾網被堵塞，擰下進水管，用尖嘴鉗取出過濾網．清理干凈重新裝好。
b．塑料閥芯骨架中的閥芯銹蝕或周圍有水垢而使閥芯不能吸起。取出進水閥，卸下固定線圈的四顆螺釘，取下線圈，拿下閥芯骨架，清理銹蝕，保持閥芯活動自如。
c．塑料導閥上的導管孔被污物堵死。取出閥心骨架，拿出塑料導閥，用細鐵絲疏通導管。
d．電磁閥本身線圈燒斷。測量線圈的直流電阻，正常值為3．8k，若無窮大說明線圈已燒壞，只能更換電磁閥。
(2)進水不停。這種故障通常有兩個原因，其一是彈簧彈力太小，可適當將閥芯頂部的彈簧拉長一點；其二是閥芯下端的橡膠帽不平或有雜物．不能有效地封住導管口，須平整橡膠帽和清理雜物。
(3)進水閥流量小。檢查自來水壓力是否太低；過濾網是否堵塞；限流墊是不是合適。可從進水閥的進水口內取出過濾網，夾出限流墊，取下橡膠墊，重新裝好閥墊即可。
