愛德XQB45-4DA是一種新型微電腦控制的全自動智能洗衣機。這種洗衣機具有以下五個特點：(1)具有四個常用固定洗衣程序，只要選擇其中一個程序，按一次啟動鍵后就可自動完成洗衣的全過程。(2)智能微控制系統可控制電動機帶動波輪依據不同的周期進行快速正、反轉(波輪正、反轉間隔僅約O．5s左右)，由此而產生四種高壓仿真手搓式水流，從而使洗凈度更高，而織物的磨損率則較低。(3)具有定時洗衣及時間顯示功能。用戶可以預先設定洗衣時間，到達設定的時間后即自動開啟洗衣機并完成洗衣的全過程，并用數碼管顯示開機后洗衣剩余的時間。(4)水位調整系統采用鑒頻式無觸點控制方式，從而徹底消除了老式壓力觸點式水位開關易疲勞、燒損、觸點粘連等缺陷。(5)具有多種安全保護自動顯示以及故障快速檢測顯示功能等。

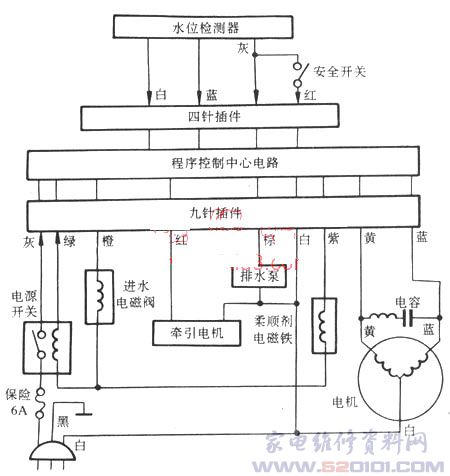

愛德XQ45-4DA型洗衣機在程序控制器的控制下完成洗衣作業。該洗衣機的電氣原理圖如附圖所示，程序控制器電路見站下載欄目。程序控制器是由一塊美國NS公司生產的大規模微處理器集成電路COP8786為主組成。各種電動機及電器的工作狀態均由一塊TH0-MSON驅動集成電路配合微處理器發出的指令來完成。下面簡述程序控制器電路的工作原理。
1．電源電路程序控制器的直流供電電路由電源變壓器TRAN3、橋式整流電路vD3～VD6、濾波及旁路電容c3-c5以及由vT3三極管、vD8穩壓二極管組成的簡單串聯型穩壓電路所構成。插上洗衣機電源插頭后，交流220V電壓經TRAN3變壓成為低壓AC(交流)電源，經VD3～vD6橋式整流變為直流不穩定電壓，再經串聯穩壓電路穩壓成為5V直流電壓，提供給微處理器Icl的供電電壓輸入端⑧腳及其外圍的有關電路。各電動機及交流電器是由雙向可控硅受控導通得電后進行工作的。
2．復位電路微處理器COP8786的復位電路主要由vT4、vT5等元件組成。其工作原理如下：開機時，微處理器COP8786的34腳為低電平，穩壓調整管VT3發射極輸出的+5V電壓一方面為微處理器⑧腳供電，另一方面又通過電阻R5對電容c9、c15充電。由于電容上的電壓不能突變，故此時vT4管因其基極為低電平而截止，VT5管因其基極為高電平而導通，集電極為低電平，使COP8786的34腳維持低電平。隨著電容上充電電荷的逐漸增加，VT4管的基極電壓逐漸上升。當該電壓上升到一定程度，使VT4管處于正偏狀態時，vT4管由截止變為導通，其集電極為低電平，使vT5管因其基極為低電平而截止，其集電極為高電平，COP878634腳變為高電平。在34腳由低電平到高電平的轉換過程中，低電平的持續時間約為10ms左右，在此持續時間內，微處理器完成初始化，并進入正常工作狀態。
3．時鐘振蕩電路時鐘振蕩電路由COP8786微處理器⑥、⑦腳內電路及其外接的R21、x1、c23組成。振蕩電路的振蕩頻率為5MHz，用以向微處理器提供工作節拍時鐘信號。
4．同步脈沖電路同步脈沖信號取自電源變壓器TRAN3的次級繞組，經vDl、vD2全波整流，再經電阻R1、R2組成的分壓電路進行分壓后加至VT2管的基極，經其倒相放大后從集電極輸出并直接加至微處理器Icl的35腳，作為雙向可控硅過零觸發的同步信號。
5．外指令信號輸入電路外指令信號輸入電路由swl～SW5以及電阻R01～R05等組成。當用戶依次按下開關SWl～SW5，使⑨-13腳分別為低電平時，微處理器即有定時、水位、行程選擇、程序選擇、啟動／暫停洗衣五種功能的鍵指令信號輸入Ic內。CPU將輸入的信號進行解碼，然后根據所得的結果發出執行指令，以進行程序的設置、啟動和暫停洗衣等功能的操作。
6．驅動電路驅動電路以THO—MSON集成電路Ic2為主組成。該集成電路的信號輸入端(①一⑦腳)與微處理器Icl的21～23腳、20-17腳直接相連，且受微處理器輸出信號的控制；驅動集成電路Ic2的輸出端則分別通過限流電阻R32、R35、R30、R31、R33、R34、R36與7只可控硅vTRl～vTR7的觸發端相連接。當驅動集成電路Ic2的16、14、11、⑩腳有觸發信號輸出時，相應的可控硅VTR7、vTR6、vTR4、vTR3被觸發導通，進而控制排水電泵、柔順劑電磁鐵、進水電磁鐵、排水牽引電機進入工作狀態；當Ic2的15、12腳有觸發信號輸出時，可控硅VTR2、VTRl被觸發導通，以控制洗衣電動機作正、反向轉動；當Ic2的13腳有觸發信號輸出時，就會使vTR5雙向可控硅被觸發導通，使電源開關的電磁吸合裝置得電，電源被自動切斷。
在這部分電路中，R37與c36、R38與c37組成的串聯阻容吸收保護電路分別并接在雙向可控硅vTRl和vTR2的兩端，用以防止浪涌電壓損壞可控硅。
7．脫水保護電路脫水保護電路主要由Icl③腳外接的c2l、R20、VDl4、R19、c20以及安全開關SAl等組成。該電路有開蓋保護功能和脫水異常保護功能。如在洗衣機進行脫水時開蓋，SAl開關因開蓋后傳感桿機構的作用而處于斷開狀態。此時，Icl的③腳為低電平，微處理器內電路得到這一信號經解碼后，就會立即發出急剎車保護指令，以進入開蓋保護狀態。
當洗衣機處于脫水狀態時，如桶內衣物堆積不均勻，重量偏向某一側，由于離心力的作用，使高速轉動的脫水桶劇烈振動并以幾十赫茲的頻率撞擊安全開關SAl的傳感桿，則安全開關SAl連續輸出通、斷信號，Icl的③腳連續出現
高、低變化的電平信號，于是微處理器內部電路對高低變化的電子信號解析后發出糾偏指令，此時．洗衣機將進入“停水--進水--漂洗--排水--脫水”這一工作過程，以消除脫水時衣物擺放不均勻造成的振動現象。
8、水位識別電路水位識別電路主要由四擋電子水位傳感器以及Icl38腳外接的vT6、vDl2、vDll等元件組成。用戶在進行水位選擇時，實質上是選擇程序控制器給出的四個預定頻率，這四個頻率分別對應著高、中、低2、低l四種水位。水位選擇器的高水位振蕩頻率為22．6kHz，空水位振蕩頻率為25．2kHz。當Icl38腳上接收到水位選擇器的頻率達到程序控制器的預定值后，程序控制器中的微處理器便發出指令停止進水，然后進入洗滌程序。
9．蜂鳴器電路蜂鳴器電路主要由蜂鳴器B以及vTll管等組成。蜂嗚器B受微處理器Icl24腳輸出信號的控制。當洗農機洗滌過程全部結束，或是由于某種原因而使洗衣機處于保護時，Icl的24腳將輸出一個高電平的脈沖信號。該信號經vTll管放大后去驅動蜂嗚器B發出聲響，以示報警。
10．顯示電路顯示電路分發光二極管顯示和數碼顯示電路兩部分。
發光二極管顯示電路主要由LED01～LED07與LEDl／A—LED7／A這14只發光二極管組成。這些發光二極管均受微處理器Tcl39或40腳，以及25-31腳輸出信號的控制，用以指示程序的設置情況及其工作狀態。當Icl的39腳輸出為高電平時，VT9管因其基極為高電平而導通，使LED0l—LED07的正極端加上Vcc電壓(約5V左右)。該電壓由Vcc電源經導通的vT9管的c—e極間而來；當Icl的40腳輸出為高電平時，VTl0管基極為高電平而導通，使LEDl／A—LED7／A的正極端加上vcc電壓。此Icl的25～31腳中某一端有低電平信號輸出時，相應的發光二極管就會導通發光，以示程序設置情況和工作狀態。

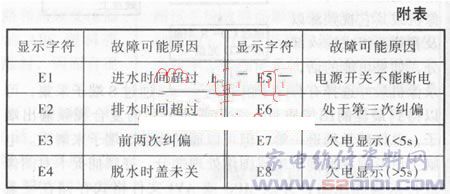

數碼顯示電路主要由數碼管及vT8、vT7管等組成。該電路也受微處理器25～31腳以及①、②腳輸出信號的控制，用以顯示每個洗滌程序完成的時間、剩余時間以及定時開機的定時時間。當洗衣機因某種原因出現自動保護時，數碼顯示電路還受微處理器Icl內智能檢測電路的控制自動顯示出故障代碼，以示洗衣機出現了哪一種保護。維修人員和用戶可根據所顯示的代碼，去檢查其相應的部位，一般即可使問題得以迅速解決。各種顯示字符及可能出現故障的原因列于附表中。
