電腦全自動洗衣機具有洗滌、漂洗和脫水等功能，各功能之間的轉換由電腦程控器自動控制而不需要手工操作。下邊把電腦全自動洗衣機的基本原理和檢修作些介紹，以饗讀者。
這種洗衣機采用電腦程控器控制電機、電磁鐵、進水閥等電路的通斷，按程序使各電路導通，實現洗衣機的自動運轉。電腦程控器由單片微機IC和雙向可控硅等電子元器件組成。它簡稱電腦板，板上有承受220V電壓的負載驅動電路和控制單片機工作的直流低壓電路。程控器一般由下列電路組成：直流電源、單片微機Ic、同步檢測、功能鍵、顯示、復位、LC振蕩、報警、雙向可控硅驅動及觸發電路等。要讀懂電腦洗衣機的電路需具備一定的電子電路和計算機知識，但是檢查電腦程控器是否正常及某些故障的檢修卻是具備基本電工知識的人員都能做到的。

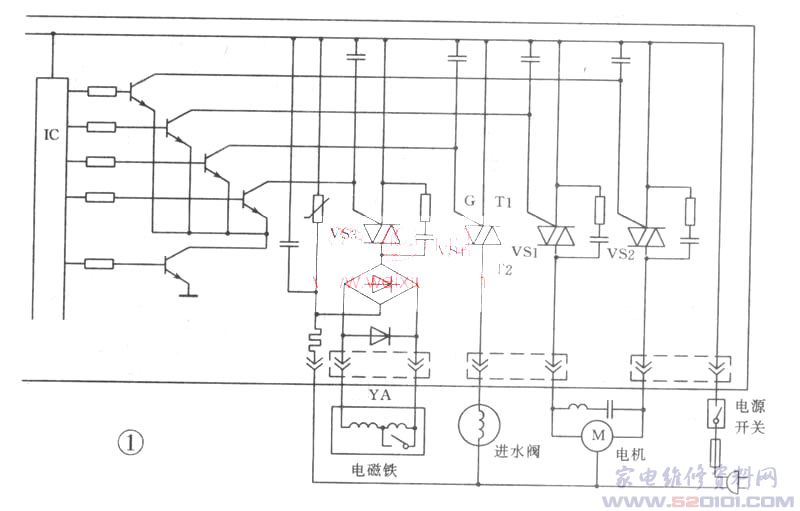

圖1為電腦全自動洗衣機負載驅動電路部分的電路。從圖中可知，雙向可控硅經插座和插頭直接與電機、進水閥和電磁鐵相通。當電源接通后，雙向可控硅的兩個工作極T1和T2之間就加上了電源電壓220V，但是在控制極G不輸出觸發信號時，T1和T2之間處于截止?fàn)顟B(tài)(電阻幾千Ω以上)，電路不通。如果單片機IC輸出控制信號，經三極管反向并放大后，送至
雙向可控硅控制極G，在交流電過零時對雙向可控硅觸發(電壓DC5V，電流4~30mA)，TI和T2之間就被觸發導通而成通路，整個電路導通，電機進水閥、電磁鐵等得電運轉。因此說，雙向可控硅是電源開關，由IC控制這些開關的通斷。使用者按選擇按鈕給IC發出指令，IC則根據指令按預定程序向各個雙向可控硅的觸發電路輸出控制信號，各雙向可控硅按程序?qū)ǎ匆聶C(jī)即按程序運轉。顯然，電腦洗衣機的其它部分電路多是為IC向雙向可控硅輸出控制信號工作的。雙向可控硅導通的條件是：?jiǎn)纹瑱C(jī)IC接收到按鈕開關等接通的信號或者上一個子程序完成的信號，即進水時要得到起動按鈕接通的信號，洗滌時要得到水位開關接通的信號，排水時要得到IC洗滌計時完成信號，脫水時要得到排水時間計時完成并安全開關接通的信號。電腦洗衣機上的水位開關和安全開關只起到傳遞信號的作用，它們接通時將有弱電流通過并輸送給IC。
電腦全自動洗衣機為機電一體化設備，為了便于說明檢修方法，現把它的機械系統作一簡介。全自動洗衣機多為波輪套桶式結構，內桶起洗滌桶和脫水桶的作用，外桶為盛水桶，外桶底部裝有排水管和排水閥及電機、減速離合器等傳動機構，內、外桶為同一軸心線并套裝在一起。由于脫水時旋轉系統的質量分布不平衡是不可避免的，為減輕高速旋轉時的振動，一方面在內桶上部固定有內裝食鹽水的平衡圈，脫水時，鹽水向洗滌物偏移的相反方向移動，以抵消因洗滌物偏移而產生的質量不平衡；另一方面將外桶吊掛在洗衣機外殼上，吊
桿上有彈簧，外桶依托在吊桿彈簧上，彈簧上套有阻尼套。這樣內外桶就成為一個柔性系統，使洗滌和脫水振動為彈簧所吸收而減輕。為了使整個內外桶系統的質心在桶的軸中心線上，有的洗衣機采用不同剛度的吊桿彈簧，有的在電機的另一側裝有平衡鐵。全自動洗衣機以一個電機完成洗滌和脫水，其功能轉換通過減速離合器來實現。其程序運轉實際上就是通過電氣系統和減速離合器的動作相互配合來實現的。以下把幾個工作過程作些簡要說明。
脫水(包括排水)時，排水電磁鐵吸合，通過離合器杠桿系統使棘爪脫離棘輪，這時由于沒有外力作用，方絲離合彈簧為自由旋緊狀態，同時剎車帶脫離減速器外殼。脫水時大皮帶輪為順時針方向(從洗衣機上方向下看，以下相同)轉動，齒輪軸帶動離合套同向轉動，離合套與方絲離合彈簧摩擦，其摩擦力使方絲離合彈簧越旋越緊，使離合套和外殼軸聯成一體一
起旋轉，脫水軸通過法蘭盤帶動內桶一起旋轉，完成脫水動作。
洗滌時，排水電磁鐵斷電，減速離合器在自己杠桿系統作用下，使棘爪伸入棘輪，將轉輪逆時針方向撥轉一個角度，從而帶動方絲離合彈簧也逆時針方向轉動一個角度，使其下端被撥松，與離合套脫離。這時在齒輪軸帶動離合套轉動時，離合套端面與外套軸端面呈滑動狀態，齒輪軸自己轉動，將運動傳給行星減速器，減速后由波輪軸傳出，波輪軸上固定著波輪，帶動波輪完成洗滌動作。為防止發生跟轉現象，在洗滌時，剎車帶是抱緊在減速器外殼(剎車盤)上的。波輪順時針轉時，水和洗滌物作用于內桶順時針方向的轉矩，這時內桶順時針轉動將使剎車帶拉緊，起到防止內桶轉動的作用。波輪逆時針轉時，內桶有使剎車帶松脫的摩擦作用，就不起制動作用了，為此，在脫水軸上裝有圓離合彈簧，內桶的逆時針轉動將使該彈簧越旋越緊，從而防止了轉動，而波輪順時針轉動時，該彈簧與脫水軸間的摩擦力將使彈簧旋松，相互問產生滑動。
全自動洗衣機結構較復雜，零部件技術要求高，因此整機的故障發生率較高。檢修不得法，不但不能很快修好機器，而且還可能造成人為損壞。在故障檢查中，要兼顧以下的檢查順序：先檢查使用條件和使用方法后檢查結構；先檢查外觀和外部結構后檢查內部結構；先檢查易修理和易發生的故障后檢查難修理的少見故障；先檢查過去發生過的故障；先檢查機械故障后檢查電氣故障；先檢查開關和電氣件后檢查程控器。
一般來說，在初步檢查和了解所修洗衣機的結構之后，應用功能分析檢查法，不難判斷出故障系統。例如：不進水故障就在進水系統；洗衣桶的水位已超過了選定水位，但是進水不停，波輪不轉，那么故障在水位傳感系統；順時針洗滌時內桶跟轉是剎車帶失靈引起，逆時針洗滌時內桶跟轉是圓離合彈簧失靈引起，從減速離合器外部漏水是由于外水封損壞引起等。
對故障件的查找應根據故障現象和系統檢查結果有分析、有目標地進行。
對于機械故障，通過外觀檢查、手動檢查和拆卸解體檢查，較易于找出故障原因和故障件，而對電氣件的檢查，則需要用萬用表測量及采用別的辦法。
對于一個電路子系統，如果電氣驅動件有電磁聲和振動，那么可確定電路是正常的，故障出自電氣驅動件的繞組(或線圈)及有關機械件上；如果電機等沒有得電現象，那么是電路不通，可對電路分段檢查或?qū)Ω鹘狱c(diǎn)、開關、電氣驅動件逐一檢查，就可找出故障件。例如進水閥有電磁聲但不注水，在排除了水壓、電壓影響和進水口堵死的可能后，就需拆開進
水閥。檢查內部閥心是否銹死；如進水閥沒有電磁聲，就要對各接點、開關、程控器及進水閥本身逐件檢查，找出斷路點。
電腦全自動洗衣機由于在不通電和不操作時，電路上的雙向可控硅處于截止?fàn)顟B(tài)，不能用電阻法測量各子程序電路是否正常，需分別檢查各電子元器件。電路檢查應先檢查導線接點、插頭、開關、電氣驅動件，如這些電腦程控器的外圍件都正常，那么故障就在程控器上了。而要進一步檢查電腦程控器，需在通電并操作的情況下，測量程控器對各電氣件連接
插座的輸出電壓，所測得電壓應為電氣件的額定電壓值。
測量電腦程控器輸入和輸出電壓的方法是將程控器從控制板內拆出后，把除電源電路以外的導線插頭拔去，然后接通電源插頭和電源開關，用萬用表分別測定電機、進水閥導線插座與電源零線插座間、直流電磁鐵、水位開關、安全開關兩導線插座間的電壓值。測量對進水閥和水位開關的輸出電壓，按壓一下起動按鈕后就可測量。測量對電機兩個轉動方向的輸出電壓，應采用無水運轉的波輪運轉操作方法。測量對電磁鐵和安全開關的輸出電壓，可采用無水運轉的脫水運轉操作方法，也可以選擇僅脫水的正常使用操作方法。

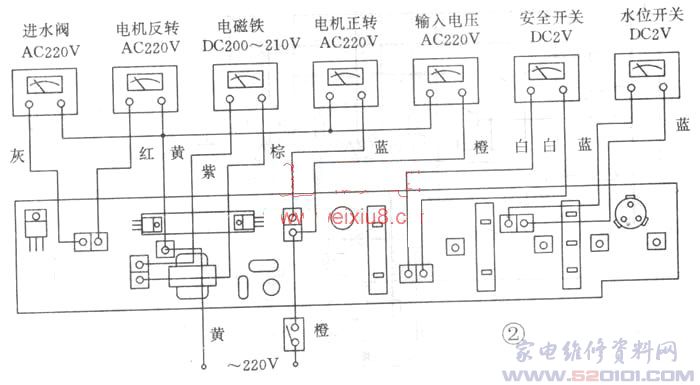

以小天鵝牌XQB30-8型洗衣機為例，其驅動部分電路如圖l所示，電腦程控器外觀結構、測量輸入電壓和輸出電壓的接線圈及正常測量結果如圖2所示。
如果輸入電壓不正常，則是電源電路有故障；如果輸入電壓正常，而有的輸出電壓不正常，那么可判斷為電腦程控器有故障。
電腦程控器的故障有單片機故障和單片機外圍電路故障。外圍電路故障有以下幾種：①電子元器件故障，如二極管、三極管、雙向可控硅、穩壓管等斷路、短路和擊穿，電容器短路、斷路和嚴重漏電、電阻器擊穿、發光二極管斷路等。②電子元器件在電路板上虛焊、接觸不良。③電路板上的銅皮燒斷、短路、斷裂。④直流電源變壓器斷路、短路、發熱造成輸出不足、按鈕開關接觸不良等。這些對于具有檢修電視機、收錄機能力的人員來說，都是能夠勝任檢修任務的。
找出故障件的常用方法還有：用電流檢查法檢查電機等是否有短路故障；將電機等單獨通入工作電壓來檢查是否正常；對水位開關和安全開關等較難以用電阻法檢查的開關，可以用短接檢查法，將開關短接后，如洗衣機運轉變?yōu)檎＃瑒t是開關有不接通故障；對疑有故障的電容器等可以用替換檢查法，用一個好件替換后，如洗衣機正常運轉，則是原件損壞了。如果一個電氣件在某個程序巾能正常工作，那么可判定這個電氣件是正常的。
當經過檢測或判斷是某個零部件不能正常工作時，還應該檢查引起該件失效的原因，而不能簡單判斷為該件故障。如電機不能正常運轉常是由電容器故障引起的，水位開關失靈可能是由于傳遞水位壓力的空氣管路漏氣、彎折、接頭損壞造成的，內桶在順時針冼滌時嚴重跟轉可能是離合器漏油造成剎車帶制動失效，電腦洗衣機的雙向可控硅短路可能是電磁鐵等燒毀短路造成的。
