三洋XQB55-118人工智能模糊全自動洗衣機特點、原理及故障分析

一、XQB55-118型洗衣機的特點
1．先進的智能模糊控制技術
采用先進的智能模糊控制技術自動檢測衣物重量、布質和洗滌狀態，由電腦綜合判斷后顯示投放洗衣粉的多少、水位高低、洗滌時間和洗滌方式等，以達到最佳洗滌效果。
2．動態浸泡
通過波輪周期性的攪抖，即攪抖與浸泡相結合，使洗滌劑充分溶入水中，滲透到衣物纖維內部，大大提高了洗凈度。特別適合水溫較低時的洗滌或洗滌較臟的衣物。
3．快洗功能
最短洗滌時間4分鐘，加上漂洗、脫水全過程只需24分鐘，特別適合于夏季洗滌。
4．預約洗滌
可以從6、9、12小時前事先預約。
5．采用不銹鋼內桶
排水孔數增加，可提高衣物脫水效率。鏡面不銹鋼，可降低衣物磨損率。
6．立體噴射水流
洗衣桶下部5個噴水口噴出5股強勁的上沖水流，上部1個噴水口噴出下淋的水流，加之波輪的轉動，形成全方位立體新水流，可大大提高衣物的洗凈度，降低衣物的磨損率。
7．抗菌波輪、防鼠底座、超靜音設計、豪華型外形

二、整機結構
整機結構與XQB50-68、XQB60--88兩種洗衣機的結構基本相同，它也是由面板組件、內外桶組件、底座組件組合而成。面板組件上裝有電腦板、安全開關、進水閥、水位傳感器、控制板；內桶組件包括法藍、內桶、平衡環、循環水道、噴水環、波輪；外桶組件包括外桶、吊桿、離合器、排水牽引器、排水閥、電機、箱體；底座組件包括外箱體、底座、內排水管、電容器、電源線等。內桶組件中的噴水環、循環水道、波輪的結構見圖1。本洗衣機利用液壓原理將外桶的水噴至內桶充分利用，抬高內桶水位，這樣，就可用較少的水洗較多的衣物，起到節約用水的作用。從內桶底部噴水環的5個噴水口噴出的水流產生的強勁沖力可使衣物的洗凈度太大提高，同時上噴的水又可使衣物托浮在水中，從而大大降低衣物的磨損率。全方位立體噴射水流是本洗衣機結構的一大特點。

三、XQB55-118洗衣機工作概況
圖2是XQB55-118洗衣機的接線圖，電腦板通過兩對6芯接插件與水位傳感器、安全開關、洗滌電機、排水牽引器、進水閥等執行部件相連接。工作時，電腦芯片首先接收控制板上按鍵的工作指令，再通過各種傳感器(電機、安全開關、水位傳感器)進行信息反饋，電腦芯片根據反饋的信息進行綜合分析判斷，顯示出洗衣粉量的多少、水位的高低、洗滌時間和洗滌方式，然后控制執行部件完成進水、洗滌、漂洗、脫水等全過程。在洗滌過程中，還根據波輪受力情況不斷調整水流和時間，使洗衣機一直保持最佳洗滌狀態。

四、XQB55—188洗衣機工作原理
1．電腦板電路工作原理

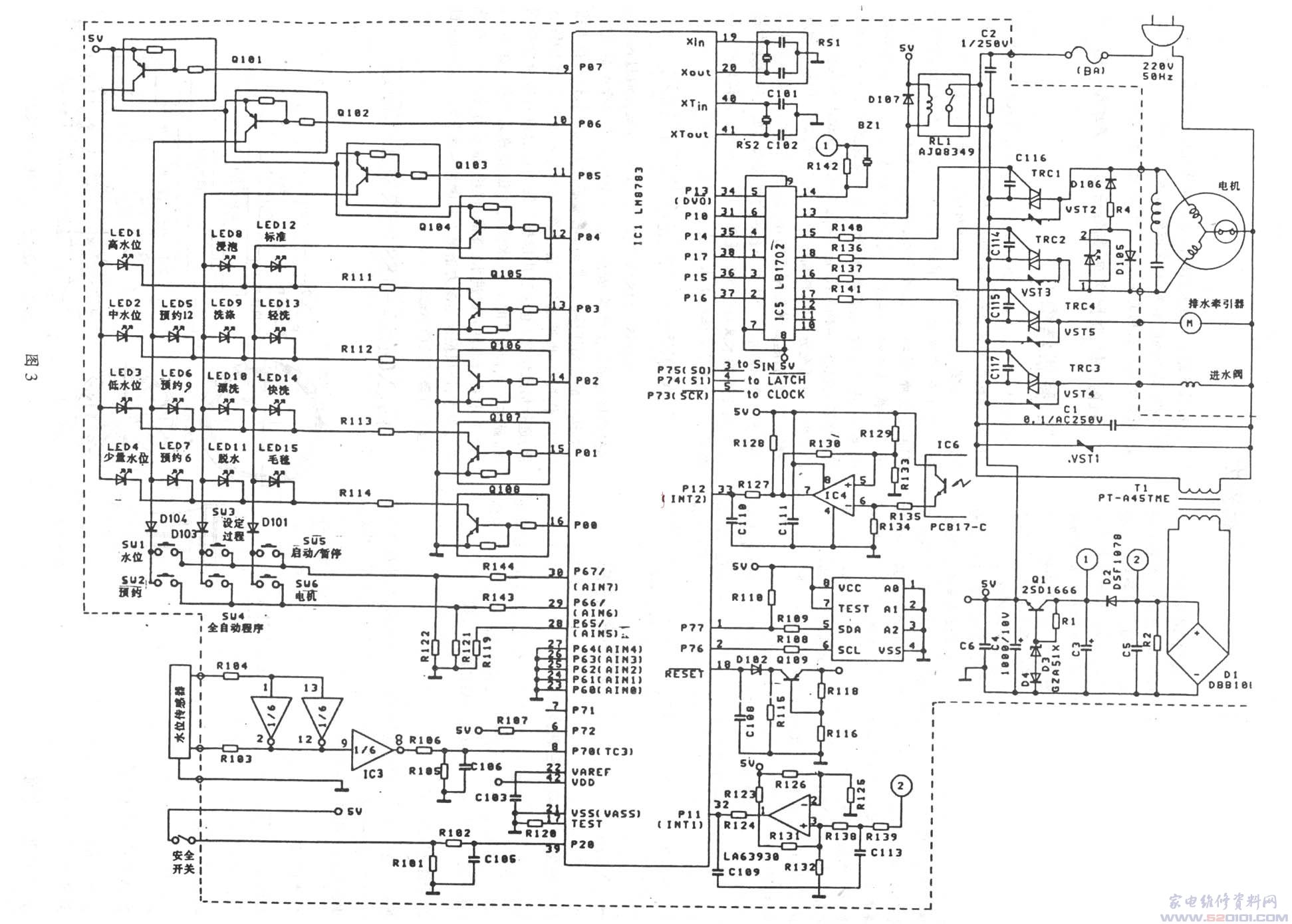

圖3是XQB55—118洗衣機電路圖，其虛線框內為電腦板電路，電腦芯片采用LM8783，19、20腳接有4MHz晶振，40、41腳接有32768Hz晶振，為芯片提供兩種振蕩信號。其它外圍電路分別介紹如下：

(1)電源電路
市電經5A保險管后分兩路：一路經變壓器T1降壓，D1橋式整流，C3、C5濾波，Q1穩壓后得到5V電壓作芯片LM8783和其它器件之電源；另一路經繼電器RL1和可控硅TRC1～TRC4分別控制電機的正、反轉及進水閥、排水牽引器工作。壓敏電阻VS1～VS5分別是變壓器和可控硅的保護元件。
(2)布量檢測電路
洗衣機內衣物的多少直接影響到洗衣機電機負載的大小。衣物放入洗衣桶內，啟動洗衣機，電機進行正反轉，其問電機處于停止供電時仍作慣性運動，并產生反電勢。從電機啟動電容兩端取出信號，通過光電耦合器IC6以脈沖方式檢測，再經IC4構成的波形整形電路整形，輸出低壓脈沖加至芯片33腳。布量多，電機負載重，脈沖數就少。反之，脈沖數就多。芯片根據輸入的脈沖數就可判出布量的多少。
(3)自動復位電路
開機時，C108上電壓不能突變，使18腳有一低電平，電路復位。其后D102擊穿，C108充電，18腳保持高電位，洗衣機處于正常工作狀態。
(4)水位識別電路
水位信號輸送到芯片的⑧腳。洗衣機的水位不同，水位傳感器輸出的水位信號的頻率也不同。在注水過程中，當水位傳感器輸出的脈沖頻率與電腦芯片中存貯的水位頻率相同時，芯片便發出指令，停止注水。
(5)同步脈沖電路
從D1橋式整流器輸出端取出的100Hz脈動信號經IC4(LA6393D)整形后輸出100Hz的脈沖信號，加至芯片的32腳，該脈沖信號可使芯片輸出的控制脈沖與交流市電相位同步，以實現可控硅的過零觸發。
(6)安全保護電路
芯片39腳是安全開關通斷信號的輸入腳。
(7)存貯器電路
芯片IC2作IC1的存貯器，與IC1的①、②腳相連，為IC1提供存貯的各種參數。
(8)驅動電路
芯片IC134-37腳輸出的信號通過外圍驅動電路L31720來驅動TRC1～TRC4四個可控硅，控制電機、進水閥、排水牽引器的工作與停止。通過驅動電路控制繼電器RL1來接通和切斷電源。還通過驅動電路控制蜂鳴器BZ1發出各種報警信號。
(9)程序輸入電路
通過對SW1～SW5五個按鍵的操作，給電腦芯片輸入“水位”、“預約”、“設定過程”、“全自動程序”、“啟動/暫停”等指令，芯片即作相應的程序設定及啟動/暫停洗衣機，同時相應的指示燈亮。其中LED1～LED4分別表示水位的“高”、“中”、“低”、“少量”，LED5～LED7分別表示預約12、9、6小時；LED8～LED11分別表示“浸泡”、“洗滌”、“漂洗”、“脫水”；LED12～LED15分別表示“標準”、“輕洗”、“快洗”、“毛毯”。
2．其它主要部件工作原理
(1)進水閥

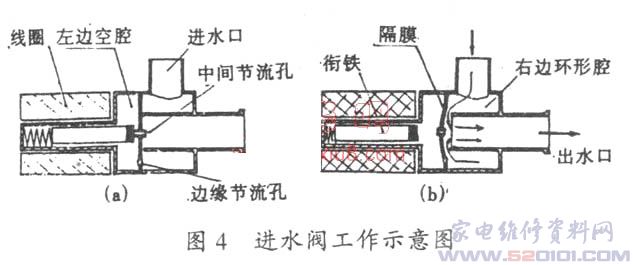

打開、關閉進水的閥門，工作原理為交流電磁式。有左右兩個空腔，通過隔膜隔開，隔膜中間有一個節流孔(即中間節流孔)，隔膜邊緣附近也有一個針眼大小的節流孔(即邊緣節流孔)，斷電情況下，銜鐵在彈簧的作用下，封住中間節流孔，這時隔膜左側受力大于右側，推動隔膜右移，壓緊進水閥的出水口，此時水流不出來，處于關閉狀態，如圖4(a)所示。當加電后，銜鐵在電磁線圈磁力的作用下，克服彈簧的彈力，向左邊移開。左邊空腔通過中間節流孔與出水口相通，氣壓為大氣壓，右邊環形空腔水壓大于左邊空腔壓力，推動隔膜左移，打開進水閥出水口，水即從出水口流出，如圖4(b)所示。

(2)排水牽引器
工作原理見圖5。接通電源，微電機轉動，經多級齒輪減速，再通過齒輪、齒條傳動，達到牽引目的。由行程開關控制牽引行程，當齒條到達一定行程時，行程開關斷開微電機的供電。在此過程中，交流電磁鐵一直工作，起自鎖作用(只許牽引，不許逆退)，直至排水結束而轉入下步工作程序。

(3)電機
電機是洗衣機的動力源，電機運行的某些參數還輸給電腦，以便電腦確定運行程序，故電機又是傳感器。XQB55—188洗衣機電機是4極單相異步電機，同步轉速為1500轉/分，且具有熱保護功能。離合器、水位傳感器、安全開關等部件的結構和原理與其它智能型全自動洗衣機相同，這里不再贅述。
五、XQB55—118洗衣機故障判斷和維修
1．故障自診顯示

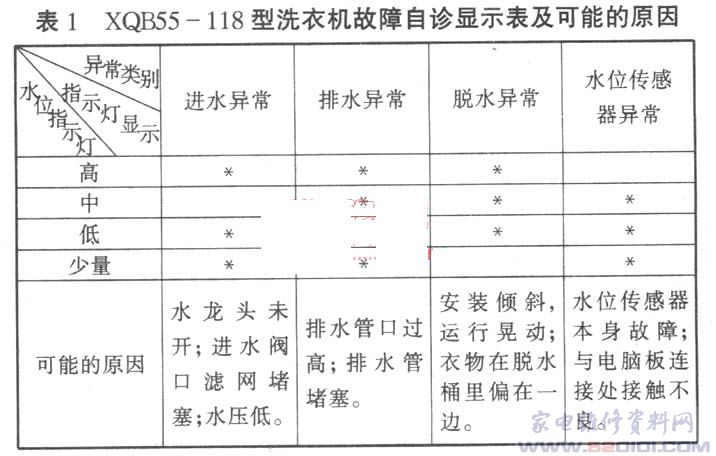

XQB355—118洗衣機有故障自診顯示功能，故障自診顯示表與XQB-68洗衣機的故障自診顯示表相同(見表1)，也是用三個水位指示燈同時閃爍及電子蜂鳴器快速嗚叫來通報異常。當某種異常出現時，用戶應根據表1檢查是否存在安裝、使用不當方面的原因。除水位傳感器本身故障外，用戶一般都能自行排除。排除后洗衣機即可繼續運行。

2．無水檢測
全自動洗衣機通常在有水時才能運行。但為了讓維修人員在無水情況下對洗衣機故障進行快速診斷，全自動洗衣機多有無水檢測功能。XQB55-118洗衣機的無水檢測程序操作方法如下：
(1)按住“設定過程”鍵不放，打開電源開關，再按“啟動/暫停”鍵3次，進入無水檢測狀態。
(2)“標準”燈亮，按住“啟動/暫停”鍵不放，波輪順時針轉。松開“啟動/暫停”鍵，波輪停止轉動。
(3)按一下“全自動程序”鍵，“輕洗”燈亮。按下“啟動/暫停”鍵不放，波輪逆時針轉動。松開“啟動/暫停”鍵，波輪停轉。
(4)按一下“全自動程序”鍵，“快洗”燈亮。按一下“啟動/暫停”鍵，進水閥工作，并能聽到很小的電流聲。手摸進水閥口，能感到微小的振動。
(5)按一下“全自動程序”鍵，“毛毯”燈亮。按一下“啟動/暫停”鍵，排水牽引器工作，此時用手順時針轉動脫水桶很輕松。說明排水牽引器如離合器均正常，若用手順時針轉不動脫水桶，則離合器不正常，應更換。
通過無水檢測，可以很快判斷電機、進水閥、排水牽引器、離合器等部件的功能是否正常。
3、故障維修

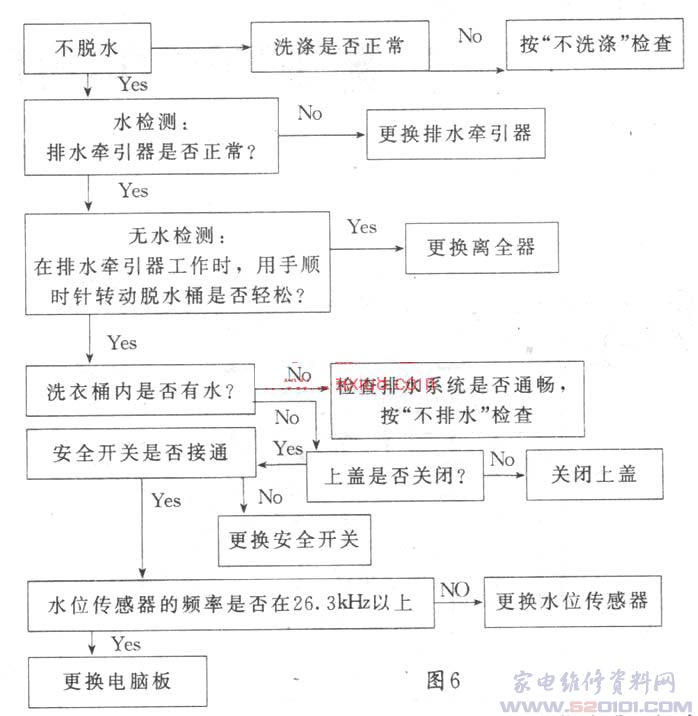

不脫水故障的檢修流程（圖6）
