三洋人工智能模糊控制全自動洗衣機特點、工作原理及故障分析

一、XQB50-68和XQB60-88型
模糊控制洗衣機特點
XQB50-68和XQB60-88型人工智能模糊控制全自動洗衣機是全套引進日本三洋電機株式會社九十年代技術的機型，它有以下特點：
1．人工智能模糊控制系統：采用國際上最先進的智能模糊控制技術，機內裝有多種傳感器，能自動檢測衣物重量、衣物質地、臟污程度及氣溫、水溫等。根據這些參數來選擇程序(即最佳的水位、洗滌時間、水流、漂洗次數、脫水時間等)來完成洗滌衣物全過程。
2．操作簡便：只需打開電源開關、按一下啟動鍵，即可自動完成洗衣全過程，完畢后蜂鳴報警，自動斷電。它也可以人工選擇程序，如標準、強洗、輕洗、毛毯和洗滌、漂洗、脫水等，自行設定水位，真正讓您隨心所欲。
3．預約洗滌：預約時間可以從6、9、12小時任意選擇，屆時洗衣機自動完成洗衣工作，特別適合雙職工的家庭使用。通過預約洗滌，可避開用水高峰。
4．超寬不銹鋼脫水桶：XQB60-88型采用超寬不銹鋼脫水桶，其排水孔多于傳統機種、離心力更大，脫水率更高，衣物干燥更快。更寬更淺的設計，即使大件衣物也容易放入和取出。
5．抗菌波輪：含有抗菌添加劑的波輪，能有效防止洗衣桶內霉菌的滋生，保持衣物干凈衛生。
6．防鼠設計：裝備有三洋獨創的全封閉塑料底座，可以防止老鼠鉆入損壞機器，還具有靜音防潮效果。
7．超靜洗滌：采用優質電機、超越離合器、彈簧加空氣減振吊桿、排水牽引器及全封閉塑料底座等，從而達到低噪音、低振動、超靜洗滌的效果；
8．流暢優美的造型：三洋注重外觀設計，采用國際流行的大圓弧流線型造型，色調柔和、豪華氣派。

二、整機的結構

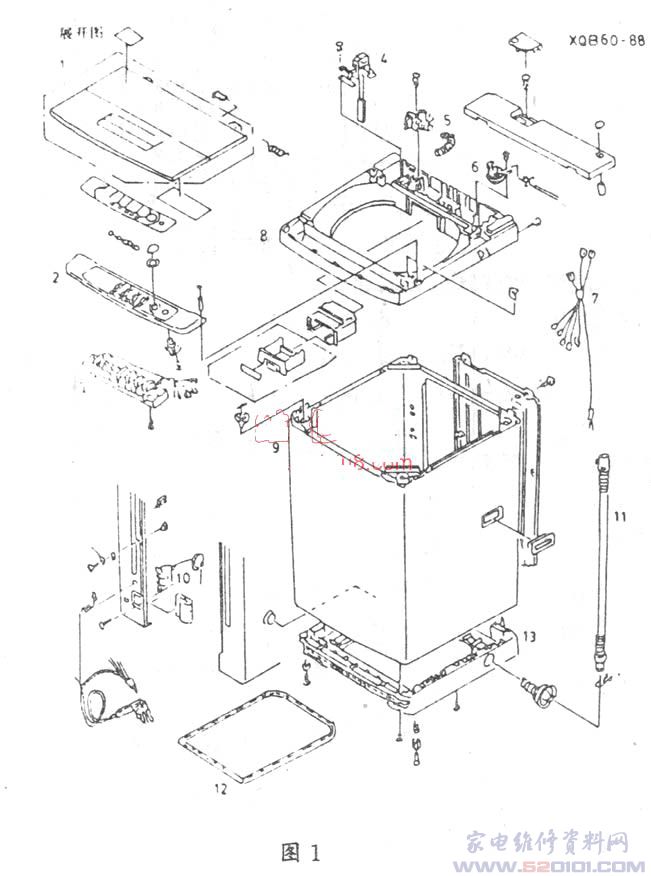

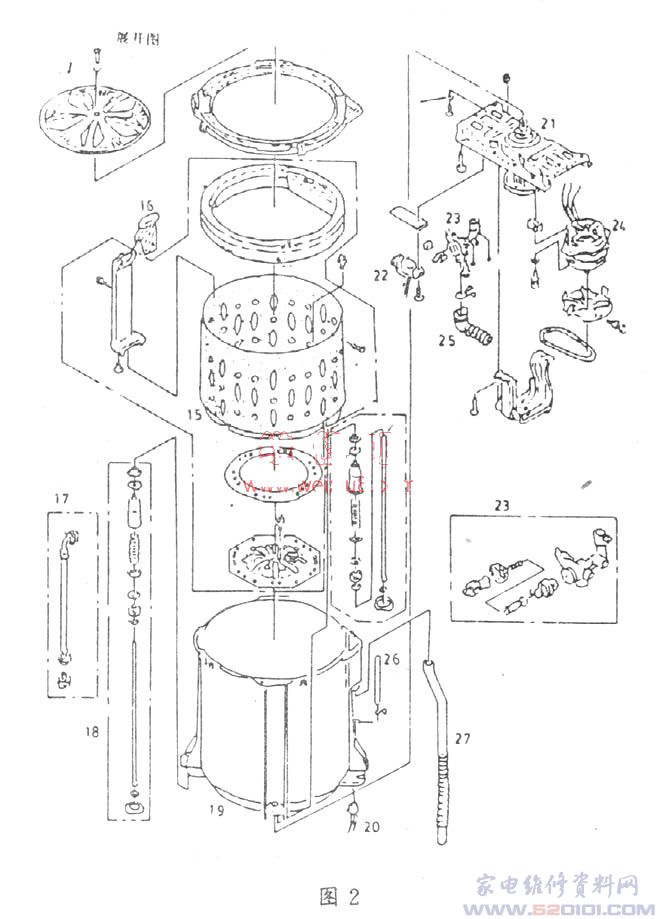

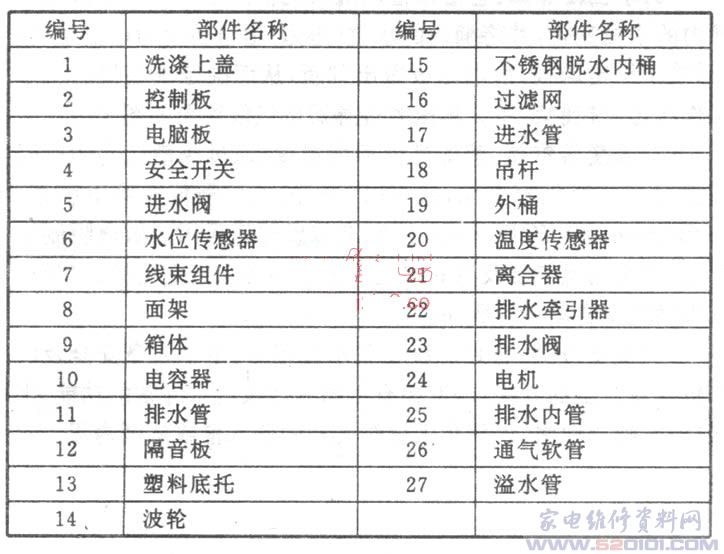

三洋洗衣機主要由面架組件、內外桶組件及箱體(含底座)組件組成。面架組件是通過四枚螺釘與箱體連接；內外桶組件是通過四根吊桿吊裝于箱體上。面架組件和桶組件是通過導線束組件相連實現控制，還有進水管組件、排水管組件等。見圖1、2。

三、XQB50-68型和XQB60-88型洗衣機的工作原理
1．整機工作原理

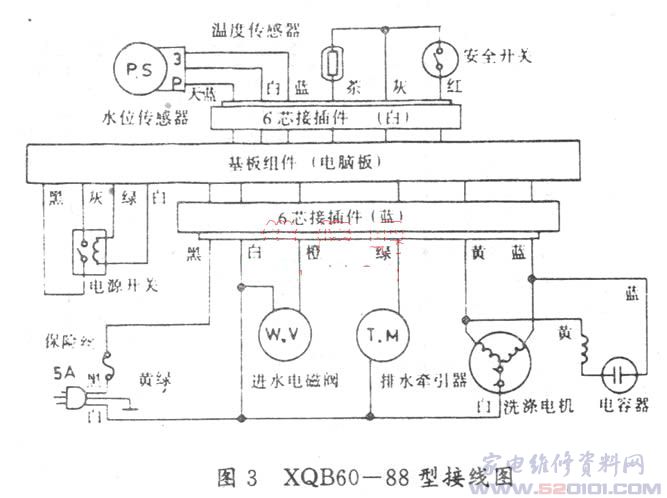

XQB50—68和XQB60—88都是通過微機板(即電子程序控制器，又稱“電腦板”)來實現全自動洗、漂、脫程序的。電腦板通過一些外設檢測電器(電機、水位傳感器、溫度傳感器、安全開關等)進行反饋信息來實現自檢，確定程序運轉、自動修正脫水偏置和自動報警指示。通過一些檢測電器和外設驅動電器(進水閥、電機、離合器、牽引器等)來實現進水、洗滌、漂洗和脫水。圖3為XQB60—88型洗衣機接線圖，圖4、圖5分別為XQB60—88、XQB50-68型洗衣機電路圖(上述兩圖僅供參考)。

2．各部件的工作原理及用途
(1)電腦板：電腦板是洗衣機的指揮控制中心，它通過采樣信號進行分析，作出決定，再通過控制洗滌電機、進水閥、牽引器等去完成工作。
(2)進水閥：即打開、關閉進水的閥門。通電即打開，斷電即關閉，工作原理為交流電磁式。它有兩個密閉氣室，通過隔膜隔開，中間有一個節流孔，在電磁線圈工作時，銜鐵動作，兩個氣室形成壓力差，推動隔膜，打開閥口開始進水；斷電后，銜鐵復位，隔膜重新被水壓推回，關閉閥口，停止進水。

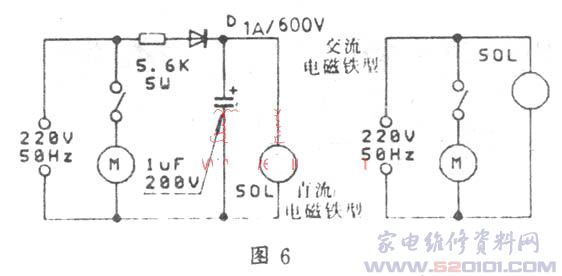

(3)牽引器：工作原理(見圖6)，通過微電機的旋轉，經齒輪箱變速達到牽引目的，由行程控制開關控制電機的牽引行程。在此過程中，直流電磁鐵一直工作，起自鎖作用(只給牽引，不允許逆退)，直至排水脫水結束而轉入下一步工作程序。
其用途為打開排水閥門，實現排水功能，并牽引離合器上的操縱桿，使離合器從洗滌狀態轉到脫水狀態，實現脫水。
(4)離合器：它是全自動洗衣機的心臟，是洗衣機洗滌和脫水相互轉換的關鍵部件：它具有兩種工作狀態即洗滌狀態和脫水狀態。洗滌狀態下，離合器內軸轉動而外軸不轉，內軸與波輪聯接，外軸通過法蘭盤與脫水桶聯接。脫水狀態下，內軸與外軸同步轉動即波輪與脫水桶同步轉動，達到脫水目的。
(5)電源開關：起到接通或關閉洗衣機電源的作用。XQBS0—68為輕觸式按鍵(在電腦板內)，XQB60—88為電器件開關。

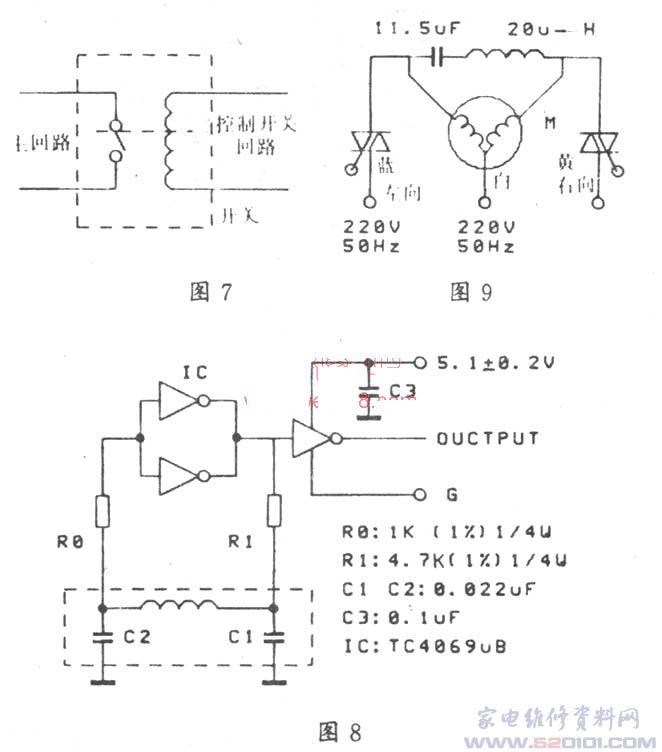

其工作原理均如圖7所示：洗衣機的主回路由開關的一組觸點控制，而開關觸點的自動斷開則由控制開關回路通過開關本身的電磁鐵控制，因而其開關也叫自動斷電電源開關。
(6)水位傳感器：它用來檢測洗衣機桶內水位及監控洗衣機桶內的水位變化，并將桶內的水位(壓力)信號轉變為電信號(頻率)輸出給電腦板，由電腦板做出判斷，從而決定洗衣機的下步工作狀態及控制程序。其壓力傳感器電氣線路圖如圖8所示。

(7)溫度傳感器：感知外部環境溫度，通過熱敏元件的電阻值隨溫度的變化而變化，從而以不同的電信號傳遞給電腦板。XQB50—68和XQB60—88的溫度傳感器均采用熱敏電阻制作而成，用來測量氣溫及洗衣機桶內的水溫傳遞給電腦板，以便電腦板確定全自動運行程序。
(8)安全開關：它是一種在脫水過程中，用于人身安全及洗衣機本身安全的開關，具有檢查上蓋開閉及脫水異常的功能。上蓋打開，禁止脫水，以防止人碰觸旋轉的脫水桶或從桶內甩出衣物傷人。在此種情況下，它是檢知上蓋是否打開；在脫水桶內，因衣物偏置而影響脫水的情況下，禁止脫水，并轉入自動修正偏置，然后脫水，以防洗衣機嚴重振動引起碰撞，導致洗衣機損壞。在此種情況下，它是檢知桶內衣物是否分布均勻。
(9)電機：它是洗衣機的動力。洗衣機的洗滌和脫水都需要電機輸給動力。通過電機，波輪才能正反轉，脫水桶才能高速旋轉，實現甩干。在XQB50—68和’XQB60—88中，電機在運行中的某些實際特性參數(作為傳感器件)還輸入給電腦板，以便電腦板確定全自動運行程序。

洗衣機電機線路如圖9所示，它是4極單相異步電機，同步轉速為1500r．p．m。當白、黃色線間電源接通時，電機進行右向旋轉。電容是與電機相匹配，幫助電機啟動和運轉的。
3。三洋模糊控制洗衣機工作過程

四、三洋模糊控制洗衣機故障分析
1．故障自診顯示

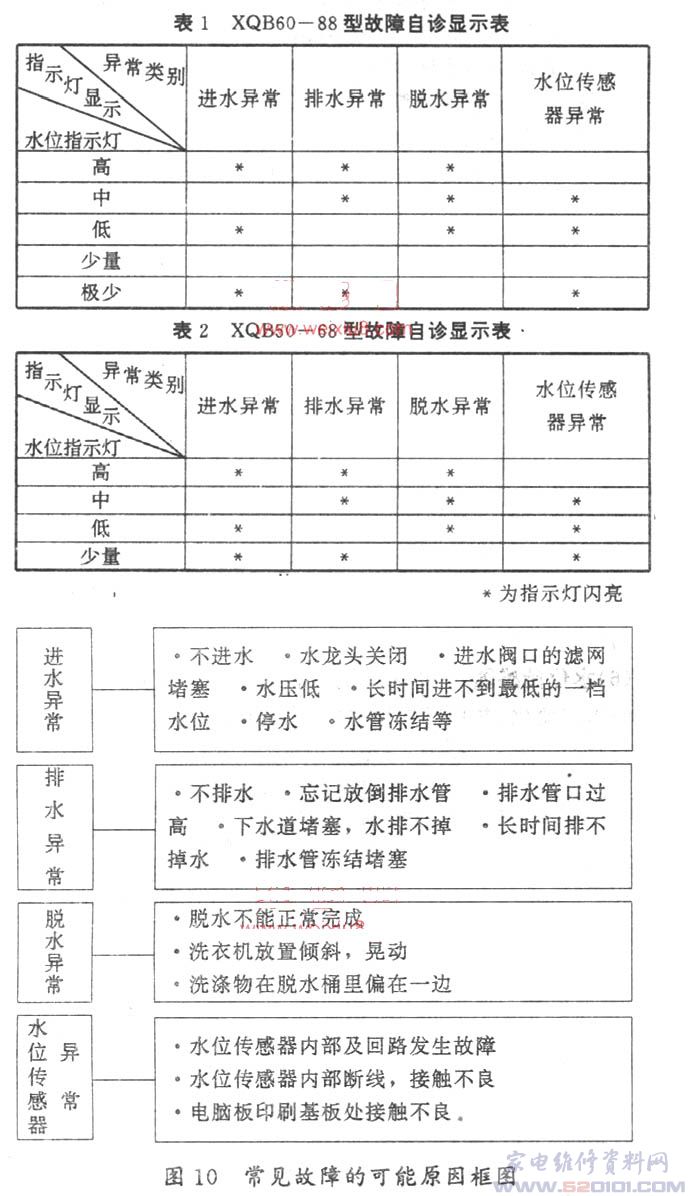

洗衣機的故障有很大一部分是由于安裝使用不當所造成。三洋洗衣機具有故障自我診斷顯示系統，在洗衣機工作發生異常時，自動停止工作，并用三個水位指示燈同時閃亮及電子蜂鳴器快速嗚叫來通報異常，用戶根據表1、表2的故障自診顯示表即可知道出現異常的部位。出現故障的可能的原因見圖10，對這些異常現象用戶大部分可以自行排除。

當出現異常顯示時，按下“啟動／暫停”鍵暫停工作。根據圖10的內容檢查處理后，再按“啟動／暫停”鍵，洗衣機繼續工作。對于水位傳感器異常，應與當地特約維修點聯系解決。
2．脫水中自動修正不平衡
由于洗滌物在脫水桶中偏置而引起脫水異常時，脫水桶振動大，安全開關動作，排水牽引器斷電，即停止脫水，進行修正，自動進水到設定水位，并以設定的水流進行兩分鐘的蓄水漂洗(其中30秒為松解水流)，自動地修正洗滌物的偏置。不平衡修正后，進行排水，再脫水。其過程如圖11所示：

*全程序過程中，如果連續進行兩次修正仍不能恢復平衡，自動進入下道工序；只有在未脫水時連續兩次修正仍不能平衡，則進行脫水異常顯示。
*單脫水程序中，安全開關動作，不進行不平衡修正，但進行脫水異常顯示。

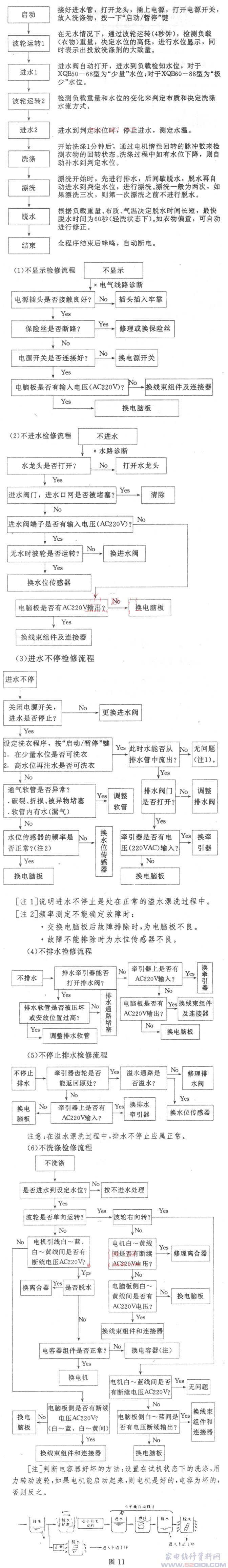

3．全自動洗衣機故障檢查修理流程圖
(1)不顯示檢修流程
(2)不進水檢修流程
(3)進水不停檢修流程
(4)不排水檢修流程
(6)不洗滌檢修流程
