小天鵝XQ830-8全自動洗衣機電腦板的檢修與原理

無錫洗衣機廠生產的“小天鵝”XQ830—8型微電腦全自動洗衣機，如故障發生在電腦板，一般都給予更換而不對電腦板進行維修，這對用戶不利，其實電腦板也是可以維修的。

一、電腦板原理簡述

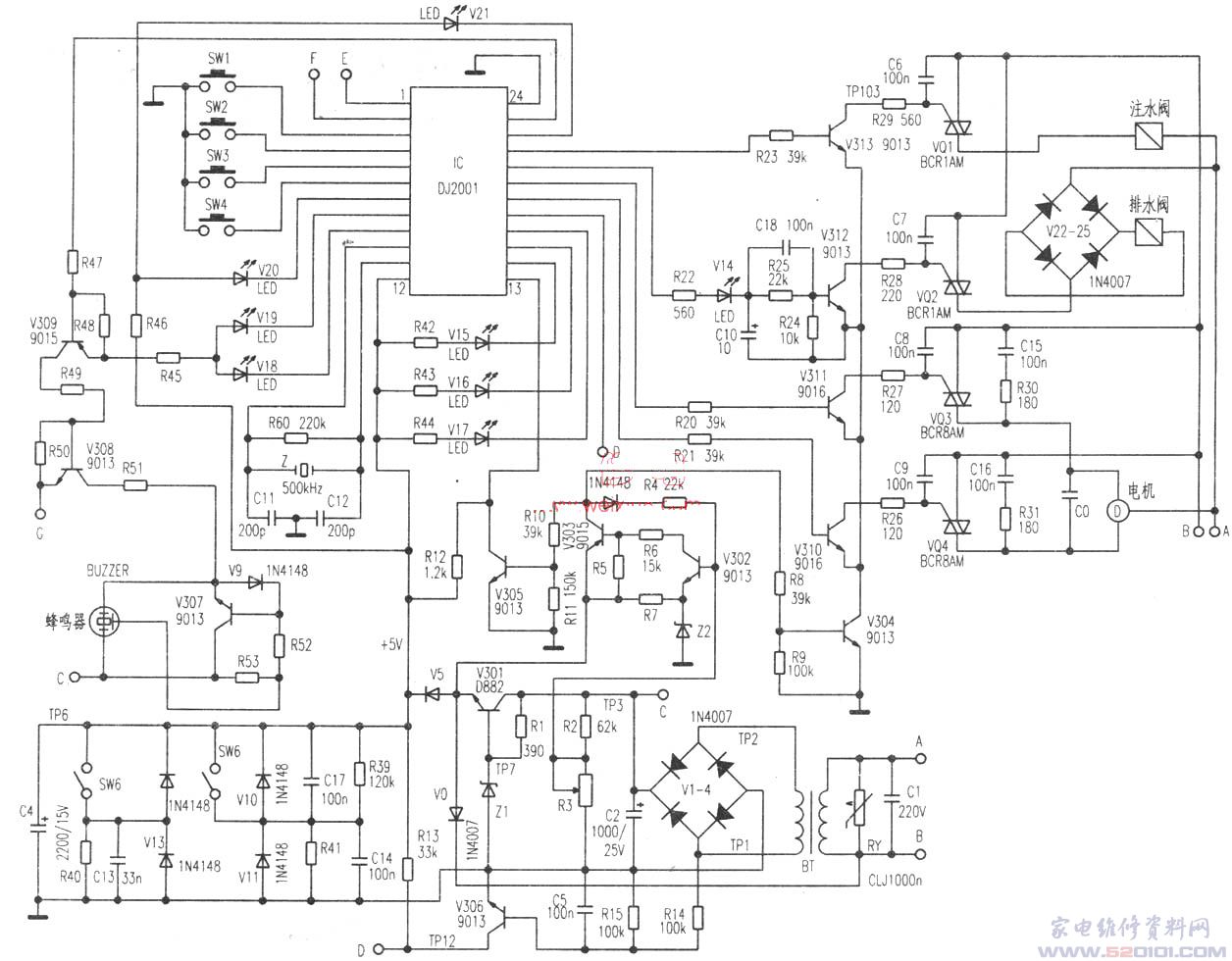

實測電路圖如圖所示(供參考)。

DJ2001為四1立單片微處理器，是該電路的核心。其12腳為+5v電源，24腳為地；11和12腳為振蕩端子，外接500kHz晶振；③、④、⑤、⑥腳接開關SW1、sw2、SW3、SW_4分別作為程序、周期、水流選擇按鈕；⑦和22腳接水流選擇顯示二極管V20和V21；⑧和⑨腳接周期選擇顯示二極管V18和V19；14、15、16腳接v15-v16發光二極管作為程序選擇指示；①和②腳分別監測壓力開關和安全開關的工作狀態；13腳監測電源電壓，以對芯片進行電壓保護；18、19、20、21腳輸出控制信號，通過V310—v313驅動可控硅VQ1、VQ4，以實現對電機、排水閥、注水閥的控制。V306將50Hz交流負半周變換為方波詠沖送至微處理器的17腳作為同步信號，使可控硅過零觸發。V301組成簡單的串聯穩壓電源，提供+5V電壓。
電惱板上有六個接插件，分別連接電機、壓力開關、安全開關、注水閥、排水閥及電源開關。
此外，整個電腦板正、反面均用8毫米厚的透明膠密封，以防水、防寓蝕。修理時去除了密封膠，修理檢查無誤后直再用玻璃膠重新密封，以保安全。

二、常見故障及維修
該型洗衣機電腦板中的易損元件是：電源調整管V301、控制管V304、驅動管v310～v313及可控硅VQ1～VQ4。由于有保護措施，徽處理器DJ2001損壞的可能性很小，所以該電腦板的元件級故障是可以維修的。
1．穩壓電源故障
故障現象：接通電源后，所有發光二極管均不亮，按鍵不起作用。
檢修：在排除220V交流電源和保險絲故障的前提下，出現該故障現象一般為電源管v301故障，因該管功耗較大，散熱條件較差，容易發生過熱燒毀現象。V301的原型號為D882，可用同類NPN管替代，也可用7805穩壓集成塊代替。此時，應去掉R1，并將V5和z1短接。
2．保護電路故障
故障現象；發光二極管不亮，按鍵不起作用，蜂鳴器也不響。
檢修：從現象看與故障1相同，但原因卻與之大相徑庭。此時電源管v301是正常的，而可能是保護電路起控，或是保護電路有故障。在這里，V302和V303組成保護電路觸發器，觸發信號取自R3。當電源電壓低于178v時，R3上的電壓不足以使V302飽和導通，于是V303輸出低電平(TP9點)，通過V305送給微處理器13腳高電平，使其處于保護狀態。同時，TP9的低電平也使V304截止，TP10處于高電平，微處理器發出信號使V301-V303截止，保護了電機、排水閥和注水閥。由于V308也受TP10的控制，所以蜂鳴器不響。當電源電壓高于178V時，TP5點的電壓應為5V，TP9點應為高電平，保護解除，將正常工作。此時，若TP9仍為低電平，說明觸發器工作不正常。除了v302或v303損壞外，大多為電位器R3不良，導致無觸發信號而誤保護。維修或更換R3后，最好配合調壓器調整R3的起控點。
3．控制管V304故障
故障現象：通電后，指示管發光，按鍵也起作用，但無注水或排水動作，蜂鳴器也不響。
檢修：按鍵起作用，說明電源和觸發器工作是正常的，故TP9點應為高電缸，TP10點應處于低電位。一旦v304損壞，TP10點為高電平時，就會導致上述故障的發生。
4．不進水或進水不止故障
不進水：開啟電源后無注水動作，人工加水至正常水位后，能進入洗滌、排水、脫水程序。
檢修：該故障應首先檢查注水閥線圈有無短路或開路，正常情況下其阻值約為4．5k。此外應查可控硅VQ1、v313和電腦塊21腳有無正電位控制信號。
進水不止：開啟電源后開始注水，當水注到正常水位后，仍然進水不止。
檢修：對這種現象，一般說注水閥是正常的，而如果可控硅未擊穿，問題可能在驅動管V313。正常時注水程序中V313的基極和集電極電壓應稍大于1V，而洗滌程序中其集電極電壓應在5V左右。本例故障為，v313集電極電壓一直小于1v，從而造成可控硅通電即導通，加水不止的故障。
5．不排水和排水不止故障
不排水：開啟電源，能進入注水、洗滌程序，但洗滌程序結束后無排水動作，隨后即進入關機報警程序。
排水不止：開啟電源便能聽到排水閥電磁鐵吸臺聲，注水閥進水而排水閥排水不止。
故障分析：這兩種故障與不進水和進水不止故障雷同，是由驅動管v312、可控硅VQ2和排水閥故障引起的，這里只介紹排水閥的故障判定。
排水閥電磁線圈由A、B兩線圈串聯構成。A線圈的阻值為120Ω，A+B線圈的阻值為3300Ω。若并聯在B線圈的開關MS接通時，線圈阻值過大或過小，均說明排水閥或MS開關不良。
