愛德XQB45-1D洗衣機開機即燒保險

故障現象：開機即燒保險。

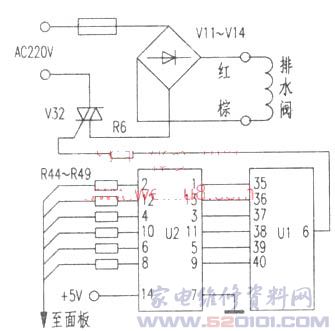

故障檢修：卸下電腦板，測9芯插頭Ac220V電源輸入線電阻值為0，說明電腦板主電源短路。小心除去電腦板四周密封膠，取出印板，發現可控硅V32(BTA06)、V11～v14整流二極管均擊穿。按實物繪出相關電路如圖所示。由U1(R1282)⑥腳輸出控制信號經R6到達V32控制端，經整流后的直流電壓由棕、紅引線控制排水閥。測排水電磁閥線圈已嚴重短路。更換RV1、v32、v11～v14元件及排水電磁閥，通電試機，電腦板數碼管點亮，自動計時正常，但操作面板顯示錯亂，強洗、標準洗、省時洗、毛毯洗及洗滌燈全亮，所有按鍵(包括時鐘、定時按鍵)失效。判斷故障在單片機u1及有關電路。但從時鐘自動計時正常情況分析，u1、時鐘電路及復位電路正常。查u1及u1外掛鍵掃描U2(DM7407N)的外圍電路正常，拆下u2，用一塊TL7407N代換，電腦板所有功能恢復正常。另外，u2還可用HA7047N、AN7047N、LD7407N代換。
