一、工作原理簡述

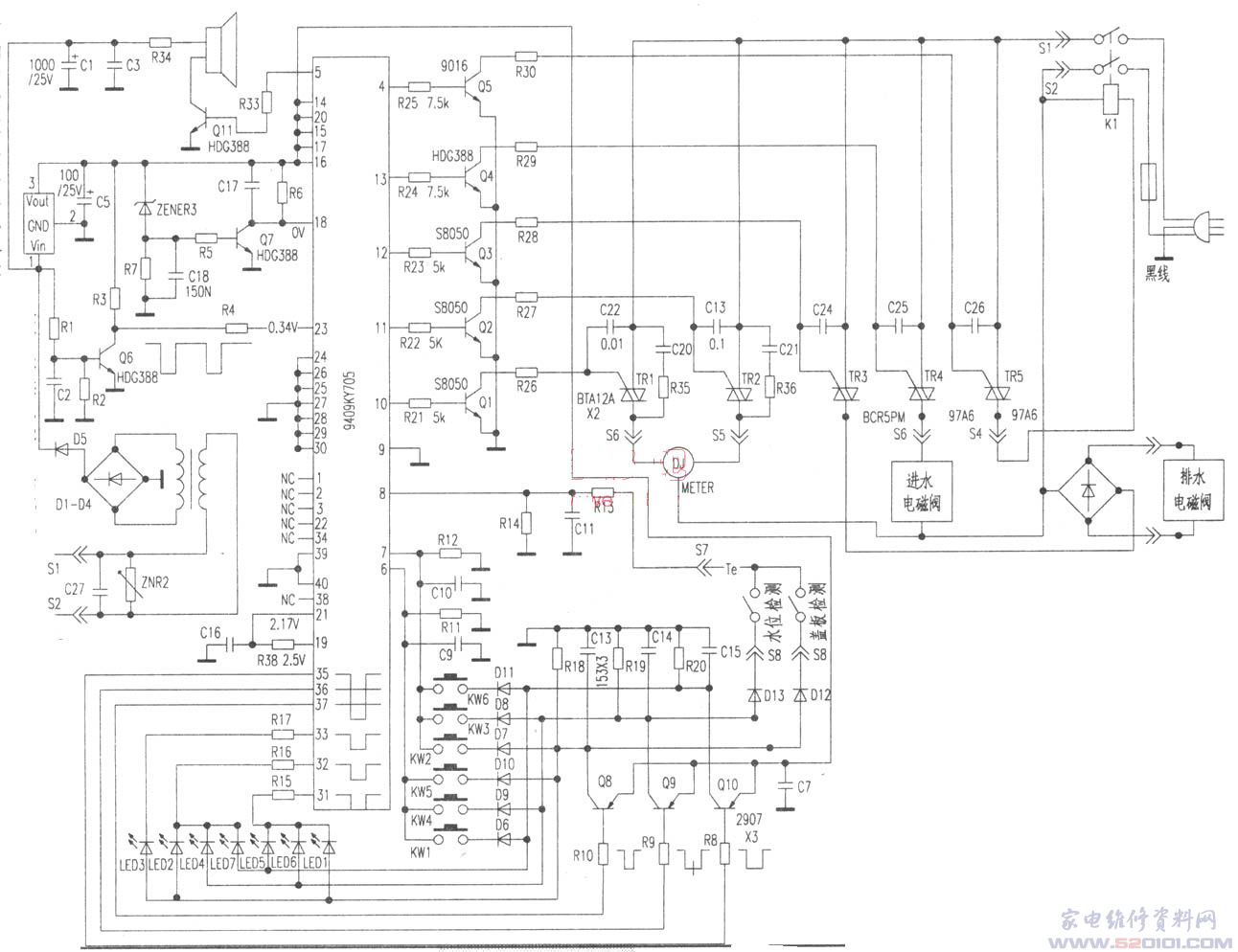

當按下自動斷電電源開關,s1、s2接通電源,通過12v變壓器變壓、整流,7805穩壓后,使微處理器9409KY70520腳,14-17腳得+5v電壓,同時18腳通過c17、R6、Q7獲得暫態正脈沖復位電壓,使微處理器開始工作,④腳無電壓輸出,電源開關自鎖。19、21腳以及電容C16,電阻R38構成時鐘振蕩電路。23腳為電源電壓檢測端:經變壓并整流后的16v電壓,經R1、R2、c2分壓給Q6基極供電。當c2沒充滿電時,Q6不導通;當c2充滿電時經Q6放電,當c2上的電壓下降至0.7v以下時,Q6又截止。這樣,在Q6的集電極上輸出一定頻率的脈沖,根據頻率高低來判斷輸入電壓的高低,輸入電壓變高,則R1、R2分壓后對c2充電電流增大,c2充放電時間變短,頻率增加;反之,頻率下降,超過其頻率范圍,即輸人電壓不在工作范圍,微處理器停止工作。35、36、37腳輸出的鍵盤掃描碼通過Q8、Q9、Q10放大分別加在KW1-KW6上,⑥、⑦腳為鍵控脈沖輸入端,根據鍵控脈沖的極性、脈寬及輸入腳,微處理器可以調用其內部ROM由相應的程序進行控制,將31、32、33腳上相應的燈點亮并控制相應的電路工作。
二、檢測電路
1.水位檢測
如果水位開關沒有閉合,則Ic1⑧腳就得不到36腳發出的脈沖,13腳也就始終為高電平,Q4、TR4導通,電磁閥處于進水狀態。一旦水位到位,水位開關閉合,⑧腳得到36腳脈沖,13腳輸出低電平,Q4、TR4不導通,電磁閥失電閉合,同時按程序控制電機的正、反轉。如果水位開關到規定的時間還沒有閉合,則微處理器認為供水系統有毛病而停止工作。
2.門蓋檢測
當程序在進行功能設定(衣料選擇、進水、洗衣、排水、甩干等)過程之前,為了安全,首先要檢測門蓋開關是否閉合,才能進行下一步工作。一旦工作開始,在甩干之前不再檢測此開關。但在甩干執行之中則一直在檢測此開關,一旦發現沒有閉合,即⑧腳沒收到37腳的脈沖,⑩腳變?yōu)榈碗娖剑琎1截止,TR1不導通,電機停止運轉。在甩干的過程中,⑩腳為高電平,11腳為低電平,Q2截止,TR2不通,而Q1、TR1導通。
三、控制電路
1.電機正、反轉
微處理器⑩腳為電機正轉控制,11腳為反轉控制,當程序進行到洗衣或清洗時,⑩、11腳以1.5秒交替輸出高電平(根據衣料的不同設定高電平為2.5v或5v)使電機正、反轉。
2.進水控制
當程序運行到進水控制段時,⑧腳沒有檢測到36腳的脈沖,水位開關沒閉合,說明水位沒到設定的位置,給13腳發出高電平,使Q4、TR4導通,進水電磁閥得電進水。
3.排水控制
當程序運行到排水或甩干時,微處理器12腳發出高電平,Q3、TR3導通,經過Q7~D20整流后輸出直流電壓,將排水電磁閥打開進行排水。
四、自動斷電控制
當程序運行到最后時,微處理器④腳發出一個高脈沖,使Q5、TR5導通,斷電開關線圈得電拉開自鎖裝置,整個系統失電。
五、電腦板故障檢修
故障現象一:通電指示燈不亮,按鍵無反應。
分析:可能是微處理器輔助電源、復位電路及電源檢測電路有問題。檢查發現R6開路,導致復位脈沖持續時間不夠,微處理器不能進入工作狀態。用1k電阻換上,故障排除。
故障現象二:指示燈亮,按鍵有反應,但不能進行功能選擇,按啟動、暫停無動作。
分析:燈亮,說明微處理器已工作,由于不滿足它的啟動條件,所以不工作,查振蕩電路21、19腳,振蕩正常,查蓋板安全開關,發現不通,將其短接.系統工作正常。取下蓋板開關,發現觸點不能到位,調整到位,故障排除。
故障現象三:通電指示燈亮,鍵控工作正常,但電機慢速反轉。
分析:電機轉速慢,說明TR2與TR1之間存在壓差,電機反轉,可能是TR2已經擊穿,經查TR2(MAC210)確已擊穿,用BTA12A代換后故障排除。
