水仙牌ES-3C2A全自動洗衣機全部按鍵功能失效

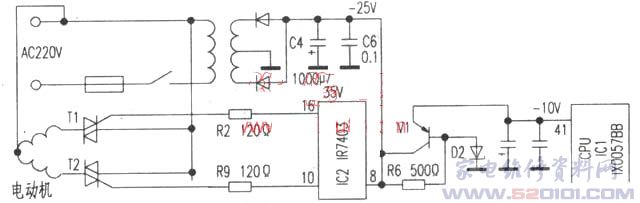

拆開機板，發現該機的微電腦控制板有別于其它機型，其供電采用負電源供電，局部電路如圖所示。
打開電源開關測CPU(TXDD57BB)41腳(-10V)電壓為0v。再測c4(100uF／35V)兩端-25V電壓正常，說明整流濾波電路完好。故障面縮小至-10v穩壓電路，焊下V1(B744A)測正常。再測10v穩壓管DZ正反向電阻僅為幾Ω，已擊穿短路。換一好的10v穩壓管后，再測-10V供電已正常。用一導線短接水位壓力開關，所有操作功能即正常(若一時找不到10V穩壓管，也可用7910三端穩壓塊代換由V1、Dz組成的-10V穩壓電路)。
