西門子WM2100滾筒洗衣機通電后指示燈亮，程控器工作，電動機不轉

故障現象：通電后指示燈亮，程控器工作，電動機不轉。
分析與檢修：此洗衣機的運轉電機為單相串激電動機。轉速500—800r／min為了調節串激電機轉速，控制電路中單獨設置一一個調速板，配合程控器，使電機在洗滌，脫水等工作狀態下產生相應的轉速。

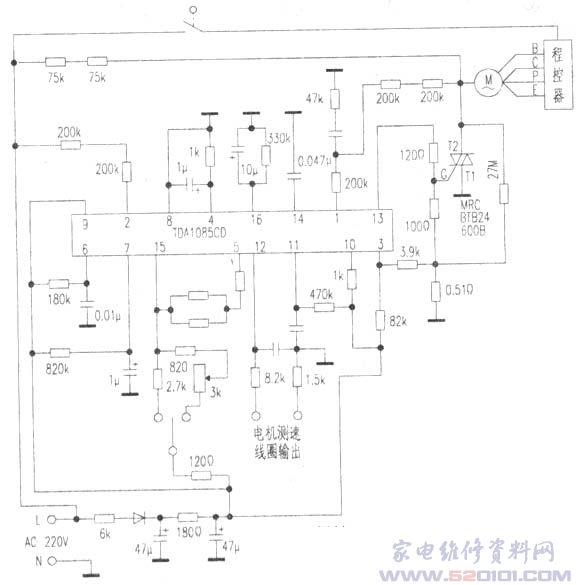

斷電后用萬用襲測電機電樞，定子、測速繞組的阻值都正常；也無燒焦痕跡。開機后等洗滌程序到時，測調速板AC端有電(據實物測繪的調速板電路如附圖所示)。再測調速板N與F端(也就是雙向可控硅T1、T2端)有Ac220V，說明可控硅在截止狀態。再測調速集成塊TDA1085的13腳，有控制電壓到可控硅的控制G極，斷電焊下雙向可控硅測量，發現控制極與其他腳間已開路。因找不列原型號(BTB24.600B)雙向可控硅，試用國產型號3CTS10雙向可控硅代換，裝機后，電機運轉正常。
