幾款小鴨、海爾滾筒洗衣機電路解析

本文介紹小鴨XQG50-156型、XQG50-1091、XQG50-1092型三種型號，以及海爾麗達、瑪格麗特二種型號滾筒洗衣機的工作原理及電路圖，供參考。

一、滾筒洗衣機控制電路結構的簡要說明
1．程控器觸點有快軸和慢軸之分。快軸觸點勻速轉動、周而復始地通斷，控制洗衣機的標準洗和輕柔洗、電機的正反轉、間歇強制進水、烘干間歇排水；慢軸觸點以設定的時間間隔步進轉動，一周步進60格，每步進一格，觸點的通斷狀態就變化一次，洗衣機的程序是根據慢軸觸點的組合變化來實現的。
2．預進水、進水和強制進水。預進水是每個洗滌子程序中的最先注水過程，一般不受水位開關控制，而是在接通進水閥的同時接通程控器電機以計時進水；進水程序受水位開關控制；強制進水程序也不受水位開關控制，而是由程控器觸點直接接通進水閥。
進水電路中進水閥和排水泵串聯，因進水閥線圈的電阻很大，電壓降很大(即為它的工作電壓)，故進水閥工作時排水泵不工作。
3．洗滌有程控冷洗和人選冷洗及熱洗之分。程控冷洗是在進水完成后不接通加熱器，由程控器觸點直接接通電機和控制器電機進行程控冷洗；人選冷洗是將不加熱開關按下或將調溫器旋至最低溫度位置從而實現冷水洗滌；熱洗是當水溫達到溫控器控制或達到調溫器選擇的溫度時，才進行洗滌。加熱過程有靜止加熱(簡稱加熱)和邊加熱邊洗滌(稱加熱洗滌)兩種。
洗滌電路和加熱電路必經水位開關的常開觸點(即水位開關必須動作)，加熱電路必經溫控器常閉觸點和調溫器常閉觸點。
常見的溫控器有兩組觸點控制機構：一組是低溫常開觸點，即達到溫度后觸點閉合；一組是高溫常閉觸點，即達到溫度后觸點斷開。
調溫器可選擇調節為常溫至高溫溫控器常閉觸點溫度之間的任一溫度。
4．排水電路由程控器觸點直接接通排水泵，并接通電機使滾筒轉動，接通程控器電機以計時。
5．脫水時，接通電機的電路必經水位開關的常閉觸點(即水位開關必須復位)，一般還保持著排水時接通排水泵和程控器電機和電路。
6．具有烘干功能的滾筒洗衣機的烘干電路必經水位開關常閉觸點。執行烘干功能的各負載件由烘干定時器內的觸點接通電源。烘干時間到，烘干定時器觸點斷開，烘干程序結束。

二、小鴨XQG50-156型滾筒洗衣機
小鴨XQG50-156型滾筒洗衣機采用扁形的9／7／型程序器，控制電路類似于采用扁程控器的TEMA832、XQG50-5等洗衣機，其衍生洗衣機的型號有XQG50-106、-166、-156N、346K、365K、366K。

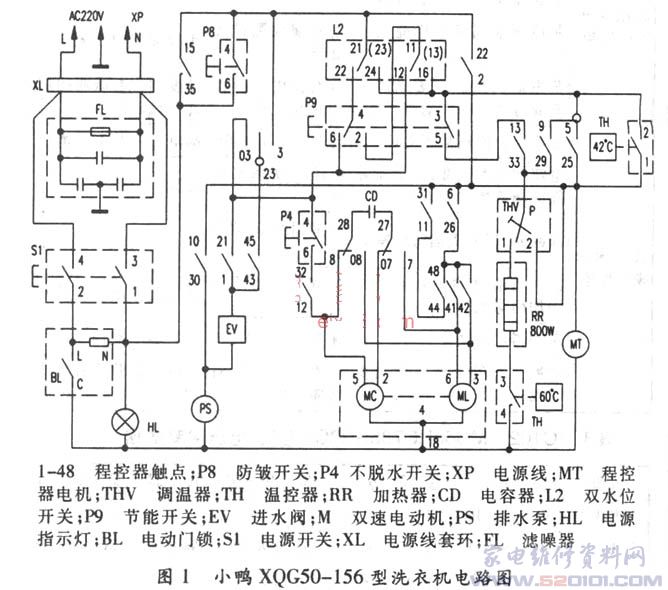

電路如圖1所示。程控器快軸觸點是48-44、48-41、42-48、45-43，調溫器THV控制溫度為0℃～60℃。



三、小鴨XQG50-1091型滾筒洗衣干衣機
XQG50-1091型滾筒洗衣機具有烘干和脫水無級變速功能，其衍生機型有XQG50-861K、863K、865型。
1．小鴨滾筒洗衣干衣機電子調速板的結構原理

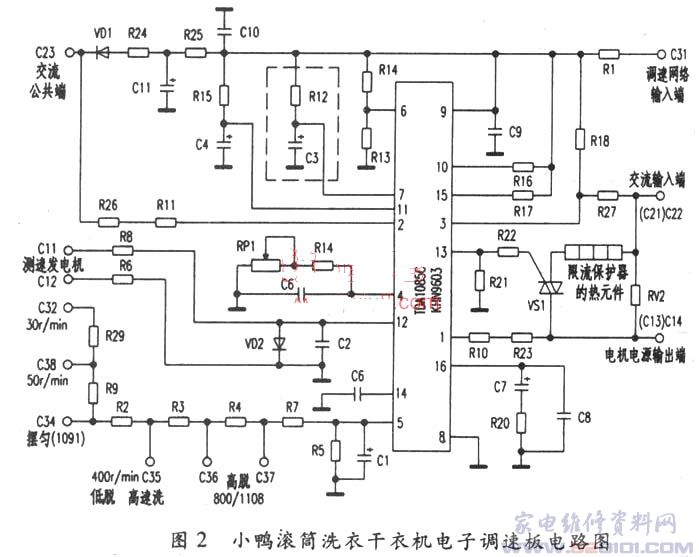

滾筒洗衣干衣機的電機為單相串激電動機，采用電子調速板調速。小鴨滾筒洗衣干衣機電子調速板電路如圖2所示。



電子調速板的作用是調節串激電動機的電壓，從而調節電機轉速。由通用電動機控制器芯片TDA1085C及其外接的雙向可控硅、電阻、電容等構成電壓調節、速度檢測、脈沖觸發、線性發生器等電路。下面結合XQG50-1091型洗衣機電路圖(見圖3)和XQG50-1092型洗衣電路圖(見圖4)來說明調速板在電路中的作用。



調速板C22端(C21和C22短接)為交流電源輸入端，C14為電機電壓輸出端，在C22和C14之間經限流保護器接雙向可控硅VS1，VS1的導通受芯片13腳輸出的脈沖控制。不同的脈沖使VS1的導通角不同，因而輸送給電機的電壓就不同，電機的轉速也就不同。電機工作時，C22端經電機熱保護器P接通電源。當程控器觸點3-3T、5-5T或3-3B、5-5B聯動接通時，整個電機的調整系統得電，C14端輸出調節后的電壓，串激電動機的兩個繞組M和S得電，電機按設定轉速旋轉。
電機轉速由程控器觸點所組成的開關調速器控制。開關調速器接通調速板C32-C38中的一端，將C32-C38中的一端與C31端連接起來。C32～C38端至芯片⑤腳間接不同阻值的電阻構成控制電機的調速網絡。c31端為調速網絡輸入端，接芯片⑨腳。c32-c38中的一端與c31端接通后，芯片檢測⑤腳和⑨腳間的電阻值，根據此電阻值對調速板的RC網絡產生一個基準電壓。串激電動機帶動測速發電機旋轉，測速發電機產生電壓信號(取樣電壓)經12腳送至芯片。芯片將取樣電壓與基準電壓進行比較后，將信號一路送到線性發生器，控制電機的速度上升率；一路送到脈沖發生器，由其通過13腳輸出變化的脈沖，觸發雙向可控硅并控制其導通角，改變加到串激電動機上的電壓，改變其轉速。在串激電動機調速的同時，測速發電機不斷地將取樣電壓送至芯片。當取樣電壓和基準電壓相等時，線性發生器工作于恒定狀態，13腳的觸發脈沖無變化，可控硅的導通角也無變化，C14端輸出電壓穩定，串激電動機轉速也就穩定在設定值上。
在小鴨滾筒洗衣干衣機上，調速板外接有調速器ST(見圖3、圖4)，用以選擇脫水或不脫水，并預定脫水轉速，使轉速在400r／min-1100r／min范圍內連續可調。若脫水，必須旋轉調速器才能將電源接入調速板C22端。首先，程控器控制C35端和C31端相通，轉速為400r／min的低速脫水。接著，程控器使C37端和C31端相通，其間經過調速器的觸點3．4，觸點3和4固定在10k的碳膜電阻上，預定脫水轉速就是通過脫水速度旋鈕改變觸點3在可調電阻上的位置。沒有預定脫水轉速，觸點3在最大電阻位置，脫水轉速保持在400r／min；脫水轉速隨著觸點3位置的變化而變化，當觸點3和4之間電阻為零時，脫水轉速可達1100r／min。
2．整機電路

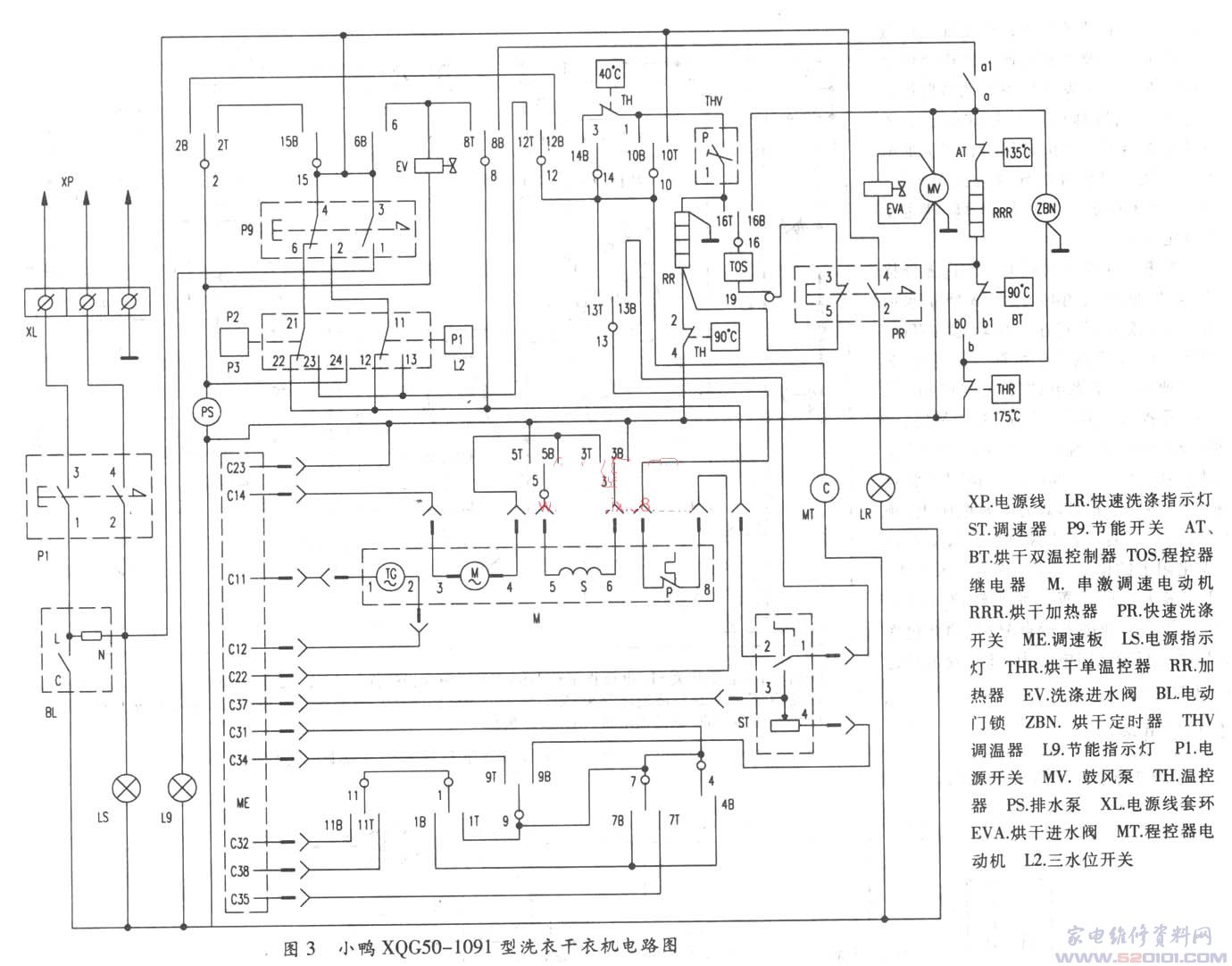

電路如圖3所示。

電路采用1216型程控器，快軸觸點組是1、2、3。功能電路簡介如下：
(1)擺勻電路排水開始時，程控器使調速板C34端與C31端相通，滾筒的轉速比正常排水時快，以擺勻衣物，減輕脫水振動。
(2)抖散電路高速脫水后，進入烘干程序前，設置有抖散程序（注水+洗滌+排水)。此時共有三個動作：接通電機，滾筒轉動將衣物抖散；接通進水閥，向機內供水以降低滾筒溫度，避免衣物起皺；接通排水泵，向機外排水。
(3)容水(浸泡)電路中洗程序最后一次漂洗完成后，僅接通程控器電機．運轉停止2分鐘，衣物浸泡在水中，此時用戶可將怕因脫水而起皺的衣物撈出。2分鐘后，洗衣機開始排水和脫水。
(4)程控繼電器TOS和快速洗滌鍵PR的電路小鴨滾筒洗衣干衣機沒有靜止加熱過程，進水完成后就進入加熱洗滌。在正常使用情況下，在加熱洗滌時，通過程控器觸點接通程控器繼電器TOS。TOS吸合，控制程控器中的棘爪機構，使慢軸停止運轉，快軸運轉控制洗滌運行，因此并不計時。達到加熱溫度時，調溫器斷開，TOS斷電，程控器恢復正常運轉，洗衣機進入計時熱水洗滌過程。烘干時，TOS接通，使得烘干時程控器不計時。
XQG50-J091型洗衣機設有快速洗滌鍵PR。要加快洗滌速度，將PR按下，繼電器TOS斷電，加熱洗滌時也計時；烘于時將PR按下，程控器運轉計時只烘干2分鐘。

四、小鴨XQG50-1092型滾筒洗衣干衣機
XQG50-1092型滾筒洗衣于衣機采用1300型程控器，其衍生機型有XQG501862K、864K、866K。

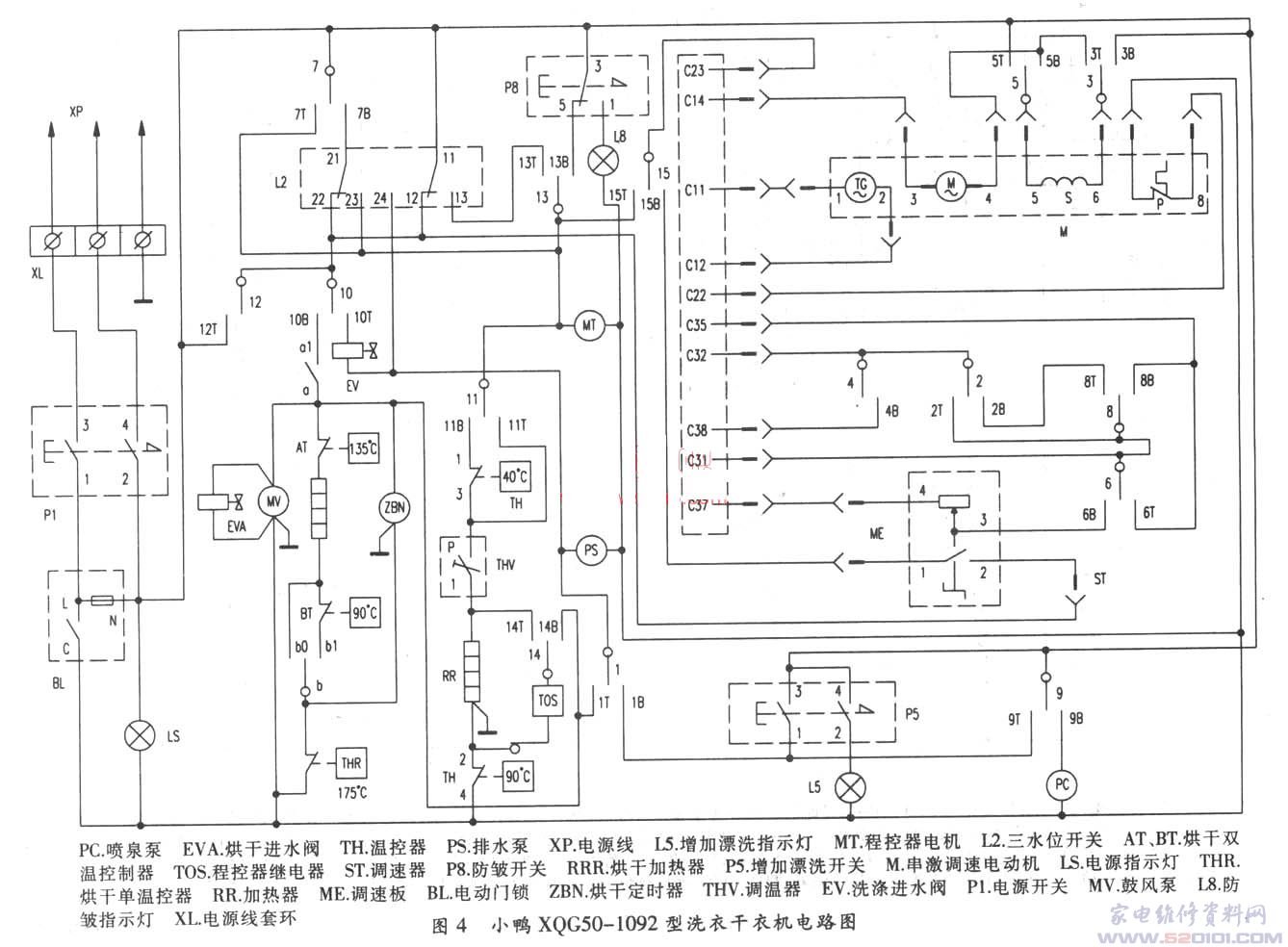

電路如圖4所示。溫控器TH(1—3)和(2—4)都是常閉觸點，快軸觸點組為1、2、3、3A(3A在圖中未示出)。下面介紹該機較特殊的功能電路：
1．噴泉洗滌功能電路在所有洗滌過程中，程控器觸點9B都接通，使噴泉泵PC噴水。
2．間歇高速洗滌功能電路在每個程序的主洗子程序中，程控器觸點8B接通，通過快軸連動點8B-3AB間歇接通調整板的C31和C35端，使電動機工作在高轉速(滾筒400r／min)，同時5T、3T也聯動接通，使電動機單向轉動，完成對間歇高速洗滌的控制。主洗時，由程控器觸點接通低水位進水電路。
3．增加漂洗功能電路為適應某些“非正常使用狀態”下的使用需要，電路設有增加漂洗開關P5。在棉織物程序中，將P5按下，洗衣機運行到第一次漂洗后，經P5的觸點1．3、程控器觸點1-1B接通排水泵PS，使水位開關復位，接通脫水電路，脫水完成后可再進水和漂洗一次。如果P5不按下，PS不排水，因15T不接通，調速板不得電，洗衣機不轉，衣物浸泡在水里，而程控器電機MT仍得電控制時間，3分鐘后轉入下一次漂洗程序。
4．浸泡功能電路電路中設有防皺開關P8。將P8按下，其觸點3-5斷、3-1通(L8亮)。當洗衣機運行至浸泡程序時，觸點13B通，但7T和7B郜斷，故MT不接通，M和PS都不接通，洗衣機運行停止，織物浸泡在水中。此時可將怕因脫水而起皺的織物取出。如需啟動洗衣機，則將P8按起，其觸點5-1使MT接通，洗衣機繼續運行。如果事先沒按下P8，則洗衣機運行至浸泡程序時，僅MT接通，織物浸泡2分鐘后，開始排水和脫水。

五、海爾麗達系列滾筒洗衣機

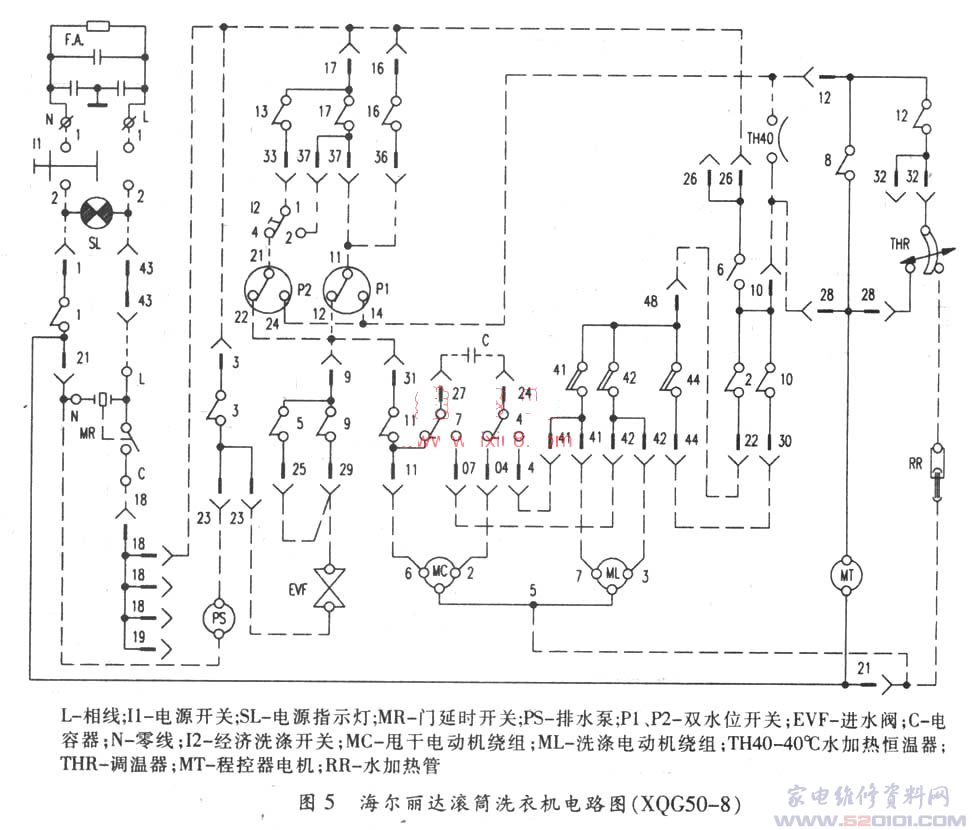

電路如圖5所示。快軸觸點為44、41、42，用以實現輕柔洗和標準洗。電機M為雙速電動機。調溫器調溫范圍是30℃～90℃。

六、海爾瑪格麗特系列滾筒洗衣機

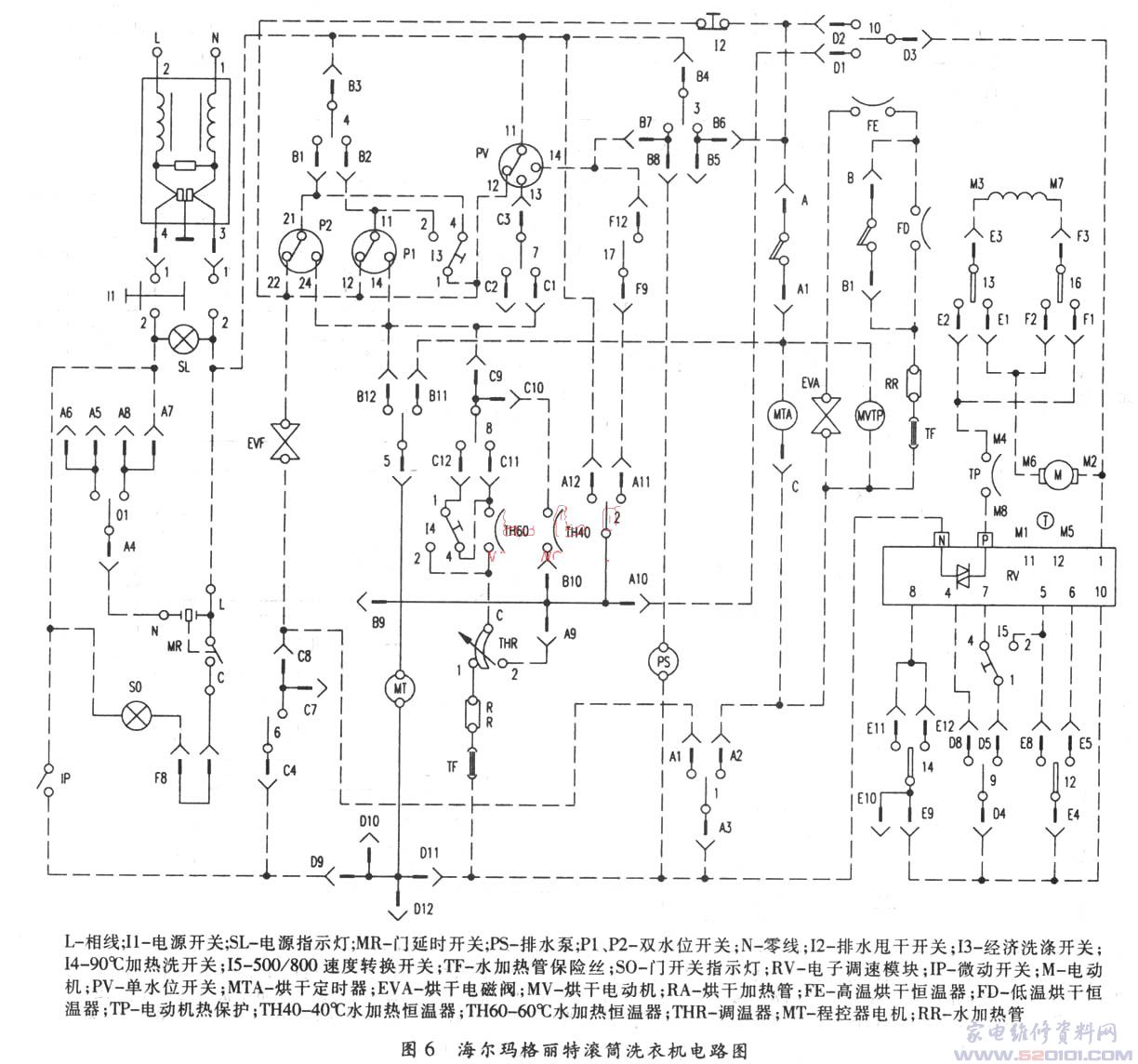

電路如圖6所示。將電路中的烘干電路去掉，就是克琳系列滾筒洗衣機的電路圖。快軸觸點13、J6控制電機轉向，17控制烘干間斷排水。單水位開關PV用于預洗進水，并可以通過經濟洗滌開關13選擇高、低水位。正常洗滌時由程控器觸點4經雙水位開關P1、P2控制水位。調溫器THR可選擇30℃～90℃的水溫。運行化纖程序時，通過程控器觸點8-C11接通THR和加熱器RR，當溫度達到60℃時，恒溫器TH60斷開，實現過溫保護。運行羊毛程序時，通過8-C11接通THR和RR，當溫度在到40℃時，恒溫器TH40接通，程控器電機MT得電運轉，8—11斷開。保汪水溫不超過40℃。在烘干程序中，所有負載件都通過烘干定時器觸點A-A1接通。
