故障現象：接通電源，面板上狀態顯示正常，但不進水。
分析與檢修：測得進水閥電磁線圈兩端電壓為零，說明故障在進水控制電路上。

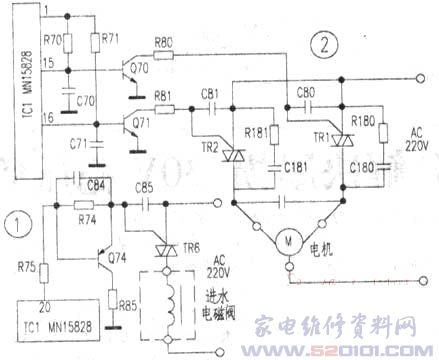

有關進水控制電路如圖1。程序進入進水狀態時，微處理器Tc1(MN15828)20腳(進水控制端)輸出進水控制信號，通過R75、R74和C84加到雙向可控硅TR6觸發極，TR6導通，220V電壓通過TR6加在進水電磁閥上，電磁鐵吸合，進水閥中心孔打開，機子進水。
測得TC120腳電位為高電平，說明微處理器已輸出了進水控制信號，對R75(5．6k)、R74(22k)和C84(0．01uF)、Q74和TR6等元件作檢查時，發現TR6已斷路，其他元件正常，更換TR6后試機，故障依舊。斷電后又測得進水電磁閥線圈電阻值為∞，正常值應為4．5—5．5k左右，將進水電磁閥取下拆開，發現電磁線圈一端已脫焊，將脫焊點焊好后復原試機，進水恢復正常故障排除。
分析與檢修：測得進水閥電磁線圈兩端電壓為零，說明故障在進水控制電路上。
有關進水控制電路如圖1。程序進入進水狀態時，微處理器Tc1(MN15828)20腳(進水控制端)輸出進水控制信號，通過R75、R74和C84加到雙向可控硅TR6觸發極，TR6導通，220V電壓通過TR6加在進水電磁閥上，電磁鐵吸合，進水閥中心孔打開，機子進水。
測得TC120腳電位為高電平，說明微處理器已輸出了進水控制信號，對R75(5．6k)、R74(22k)和C84(0．01uF)、Q74和TR6等元件作檢查時，發現TR6已斷路，其他元件正常，更換TR6后試機，故障依舊。斷電后又測得進水電磁閥線圈電阻值為∞，正常值應為4．5—5．5k左右，將進水電磁閥取下拆開，發現電磁線圈一端已脫焊，將脫焊點焊好后復原試機，進水恢復正常故障排除。
