電磁灶功率導出級的工作模式

一、電磁灶功率導出級的工作模式

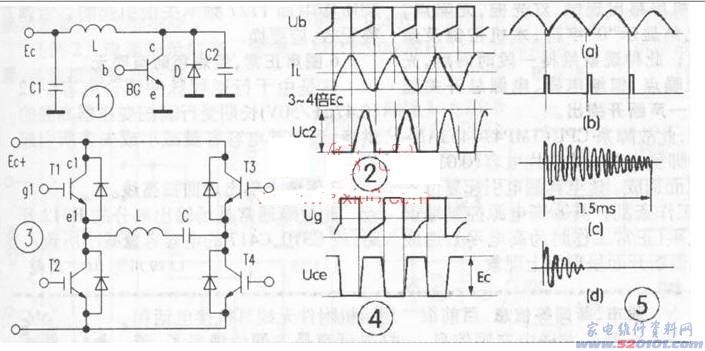

20個世紀80時期末曾流行的電磁灶，其功率導出級原理如下圖1所顯示。功率電子管BG在鼓勵單脈沖下啟用一次，電流通過加溫電磁線圈L、BG返回開關電源負級；BG截至后，L中電流不可以基因突變，經串聯諧振電容器c2，高頻率旁路電容c1產生控制回路；當L中電流降至零時，c2中電壓充至最大；自此C2根據L、C1逐漸充放電；當c2電壓降至零時，L中電流不可以基因突變，這時L中電流根據C1，續流二極管D產生控制回路；當L中電流為零時BG又一次啟用，反復以上全過程。波型見圖2。
該方式的最大的缺陷是C2上的最高值電壓為鍵入開關電源最高值電壓的3—4倍，而且伴隨著導出功率的提高而大幅度上升。擴大C2可以減少最高值電壓，但造成輸出功率降低，危害電磁灶的熱效。在220V配電下，C2上的最高值電壓約900—1300V，針對BVceo≥1000V，BVcbo≥1500V的功率電子管而言，已處在極限運行狀態，抗壓裕量沒法確保。一但鍵入電壓有很大起伏，或c2容積縮小、引路，會馬上穿透功率管。這就是那時候電磁灶沒法應用推廣的首要緣故。

圖3是電磁灶功率導出級的新工作模式平面圖，貨物運輸火車上自動式電感式電茶爐功率導出級工作模式與此同樣。在其中，串聯諧振電容器c，加溫電磁線圈L處在串聯諧振情況。T1、T4、T2、T3交替關斷、截至。功率管上工作中波型如下圖4所顯示。功率管集電結電壓幅度值相當于開關電源電壓幅度值，而且與導出功率尺寸不相干。這就促使電磁灶的穩定性擁有理論上的確保，再加上采用開關電源過電壓超前的維護，過電壓消化吸收等對策后，電壓穿透功率管的概率幾乎未找到。實踐經驗證明，即使串聯諧振電容器變值、引路也可以。按圖3電源電路的工作模式，另配上鼓勵電源電路、有鍋無鍋檢驗電源電路，可得到功率固定不動的電磁灶電源電路。
二、有鍋無鍋檢驗
從灶表面移去大鍋務必馬上摘除加溫功率，因此務必設計方案有鍋無鍋檢驗原理圖5是有鍋無鍋檢驗基本原理平面圖。單相電開關電源全波整流后波型如下圖5(a)所顯示。在開關電源零點周邊設定一測試單脈沖，如下圖5(b)。在圖1的電源電路中，假如灶表面無鍋，測試單脈沖屆，有電流在L與c2中震蕩，波型見圖5(c)；若灶表面有鍋，則震蕩快速損耗，波型見圖5(d)。因而可以用單脈沖計數法，或電壓幅度值測定法來分辨有沒有鍋。用單脈沖計數法，抗干擾能力強，恰當準確無誤，是甄選電源電路。對三相溝通交流配電的電磁灶，整流器后直流電電壓無零點發生，不能用以上方法，可以用電流相位差辨別法，請閱讀者留意。
三、工作頻率追蹤
為使電磁灶可采用不一樣材料、不一樣薄厚、不一樣規格(凹型鍋折射率不適合轉變很大)的鐵磁性材料鍋，務必選用工作頻率追蹤電源電路使鼓勵單脈沖工作頻率追隨導出串聯諧振控制回路工作頻率，以確保功率管在電流過零點時啟用與截至，那樣做管道耗損很小，調節時可無需風機制冷工作中十幾分鐘。不然因功率管耗損巨大，十幾秒左右內便可被損壞。
