液晶顯示屏無顯示,顯示燈所有沒亮

常見故障狀況：美的MB-YC50A型電飯鍋接入主機電源后無一切反映，實際操作各功能鍵失靈，液晶顯示屏無顯示，顯示燈所有沒亮。

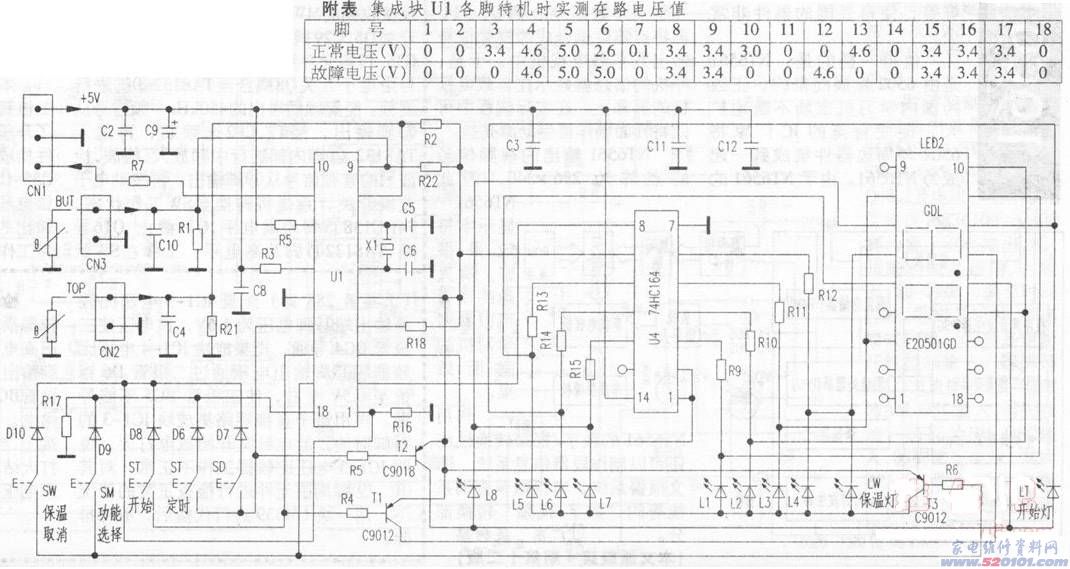

剖析維修：從常見故障狀況剖析，可能是開關電源沒有加到控制電路上。拆卸外殼，在其顯示屏部位有一塊電腦控制顯示板，另有一塊小線路板。小電路板主要是給電腦控制電源電路給予5V工作中電壓和操縱電爐絲的工作中電壓。先用數字萬用表測開關電源電壓已加到電源電路上，且三端穩壓管集成塊U2的輸入輸出端有5V電壓，表明常見故障在電腦控制電源電路。把電腦控制顯示板拆下來，發覺該線路板關鍵由集成塊u4、U1以及周邊阻容等元器件構成。集成塊U1的型號規格已被擦下去，而U4(74HC164)是八位串入／并出移位寄存器，操縱十個發光二極管和數碼顯示管顯示作用。形象化查驗沒有發覺元器件毀損狀況，就依據實體繪制了電腦控制顯示板的工作中電路原理圖，如圖下所示。
該電飯鍋的首要作用由集成塊U1來操縱完成，維修前測其各腳電壓如表所示。從測定電壓來剖析，可能集成塊u1的⑥、⑦腳所接的晶振電路X1沒有串聯諧振工作中，把晶振電路x1(4．00M)拆下來查驗沒有發現問題，又對集成塊U1各腳所接的別的元器件展開查驗，發覺集成塊u1的⑦腳所接電容器c5對地呈短路故障情況，把C5焊下后再測確已短路故障，用一個電容器開展代用，接入主機電源后，顯示屏上下兩側的情況顯示燈全亮一下后即滅，最后一個數碼顯示管顯示“0”，進到電飯鍋作用挑選方式。按一下作用選擇鍵，做飯顯示燈亮，這時聽見汽車繼電器J的吸臺聲，稍停一會兒用手去摸加熱爐盤發燙一切正常，常見故障清除。關閉電源后再再次接入開關電源，用表測集成塊U1各腳在未開展實際操作各功能按鍵時的一切正常電壓如附注所示。
