接修一臺美的SH2112電滋爐間歇性加溫，折解，查出R11早已由820K變大幅1121K了，拆換后一切正常，修補了的情況下順帶測了下波形。下列波形用安泰信ADS1102CAL測出：

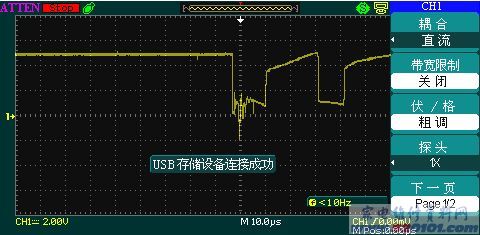

常見故障時PWM和IGBT控制極的波形和一切正常一樣，這個是常見故障時測出的PAN：

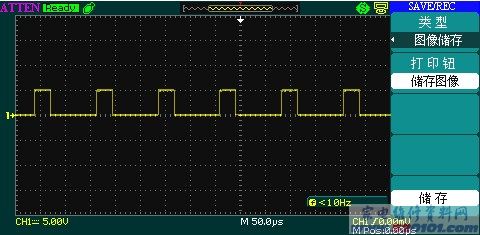

休眠的PWM:

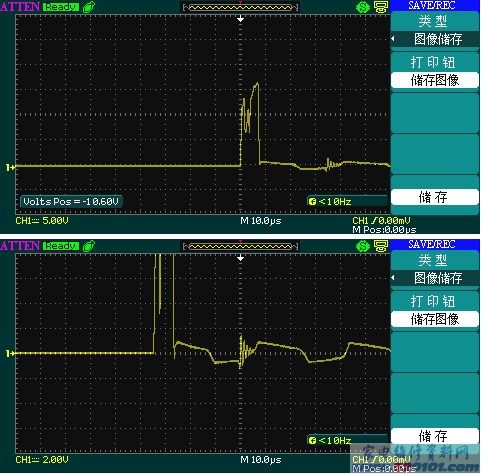

檢鍋的PWM：

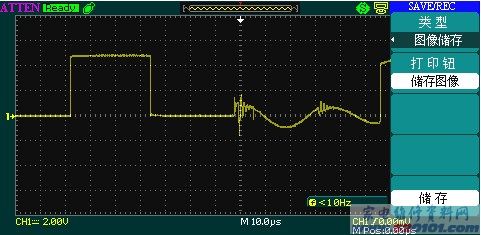

檢鍋的IGBT控制極：

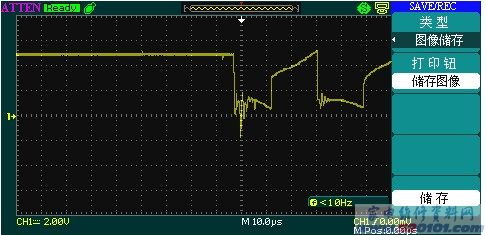

檢鍋的PAN：

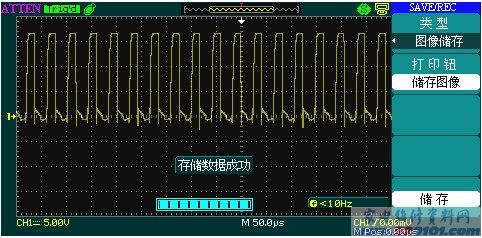

一切正常作業的PWM：
一切正常工作中IGBT控制極：

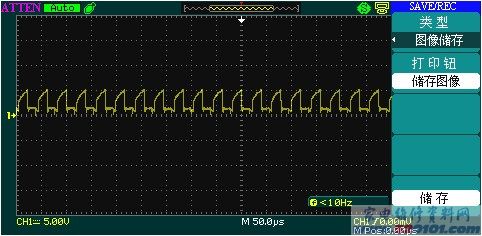

一切正常工作中PAN:
