美的DG13

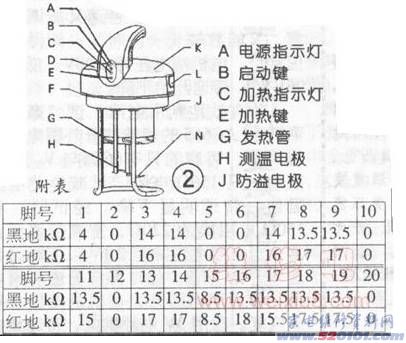

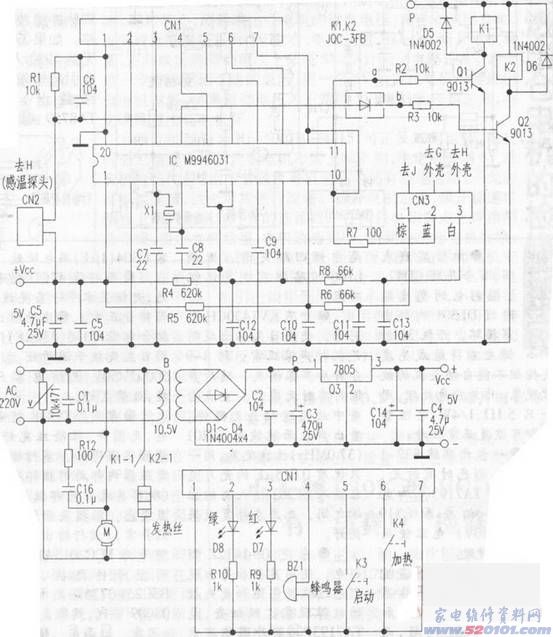

美的DG13-DSA智能化豆漿機選用全智能操縱，完成造紙自動化技術，具備自動溫度控制、加熱隔熱保溫、少水維護、防溢等作用，是居家生活的好助手。該設備未附原理圖，給檢修造成不變，小編依據實體繪制電源電路如下圖1，僅供參考；圖2為外觀設計圖。

電路圖講解
全部電源電路由全智能集成icIC(M9946031)操縱，若杯里裝水在一切正常范圍內，接入開關電源，指示燈A(D8信號燈)亮。按住開啟鍵B(K3)，IC校準，17腳導出高電平Q2關斷，汽車繼電器K2吸合，發熱管G插電加熱；伴隨著杯里溫度的上升，溫度測量電極H的電阻器隨著轉變，當環境溫度上升到75℃時，IC17腳導出低電頻，發熱管終止加熱，這時IC11腳導出高電平，Q1關斷，汽車繼電器K1吸合，電機M得電旋轉逐漸打漿。打漿不斷20秒，停10秒，共打漿4次；打漿完畢IC17腳又導出高電平，發熱管又再次加熱。當豆槳燒開，泡沫塑料升高至防溢電極J時，IC⑨腳鍵入低電頻，17腳導出低電頻，終止加熱，一會兒后又逐漸加熱，前后左右共燒開3次，可確保豆槳煮開，加熱完畢IC16腳導出數據信號，無源蜂鳴器嗚叫，提醒豆槳早已煮好。若豆槳涼了，可以按加熱鍵再次加熱。
通常情況下，溫度測量電極浸在水中，IC⑧腳鍵入低電頻，Ic能正常的工作中；若杯里水位線小于溫度測量電極，使IC⑧腳鍵入高電平時，設備全自動關閉電源，避免空燒，保證人、機安全性。
在運用中，用涼水造紙常常發生加熱管表層輕度燒焦和豆槳外溢狀況。依據電路圖講解小編作了相應調節，獲得了不錯的實際效果。
1.處理燒焦的方式
將R1換為20k的可調電阻，隨后斷啟動內開關電源，用輸電線將發熱管G的機殼與溫度測量電極H相互連接，外接5V可調穩壓電源。將溫度測量電極浸在裝水的量杯中，用酒精噴燈加熱，當溫度做到90℃時，調整可調電阻使Ic11腳恰好跳變成高電平，那樣可提升打漿前的溫度，既降低了豆槳加熱時間，又可避免燒焦。
2．防溢方式
因為發熱管加熱后的余熱回收，即使終止加熱，泡沫塑料電會再次外溢。解決方案是：在防溢電極上加套上一小段700W加熱爐的加熱管，并少量變長使防溢電極提高約2cm就可以。
用MF-47型數字萬用表R×1k擋測定Ic各腳的在路阻值見附注。
